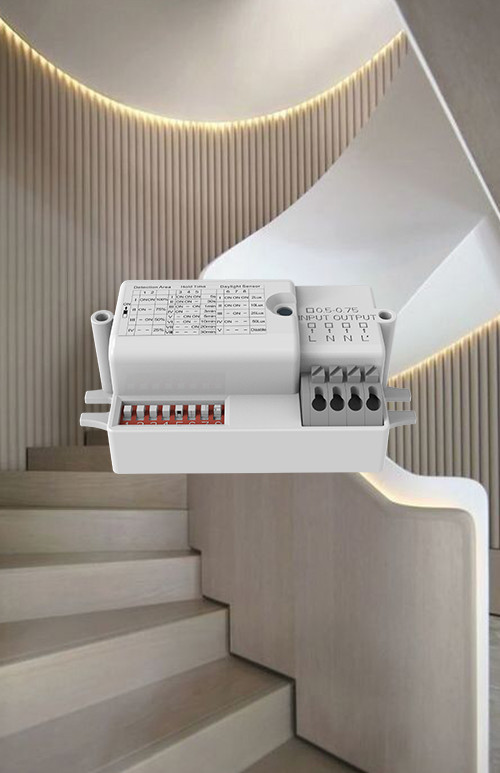

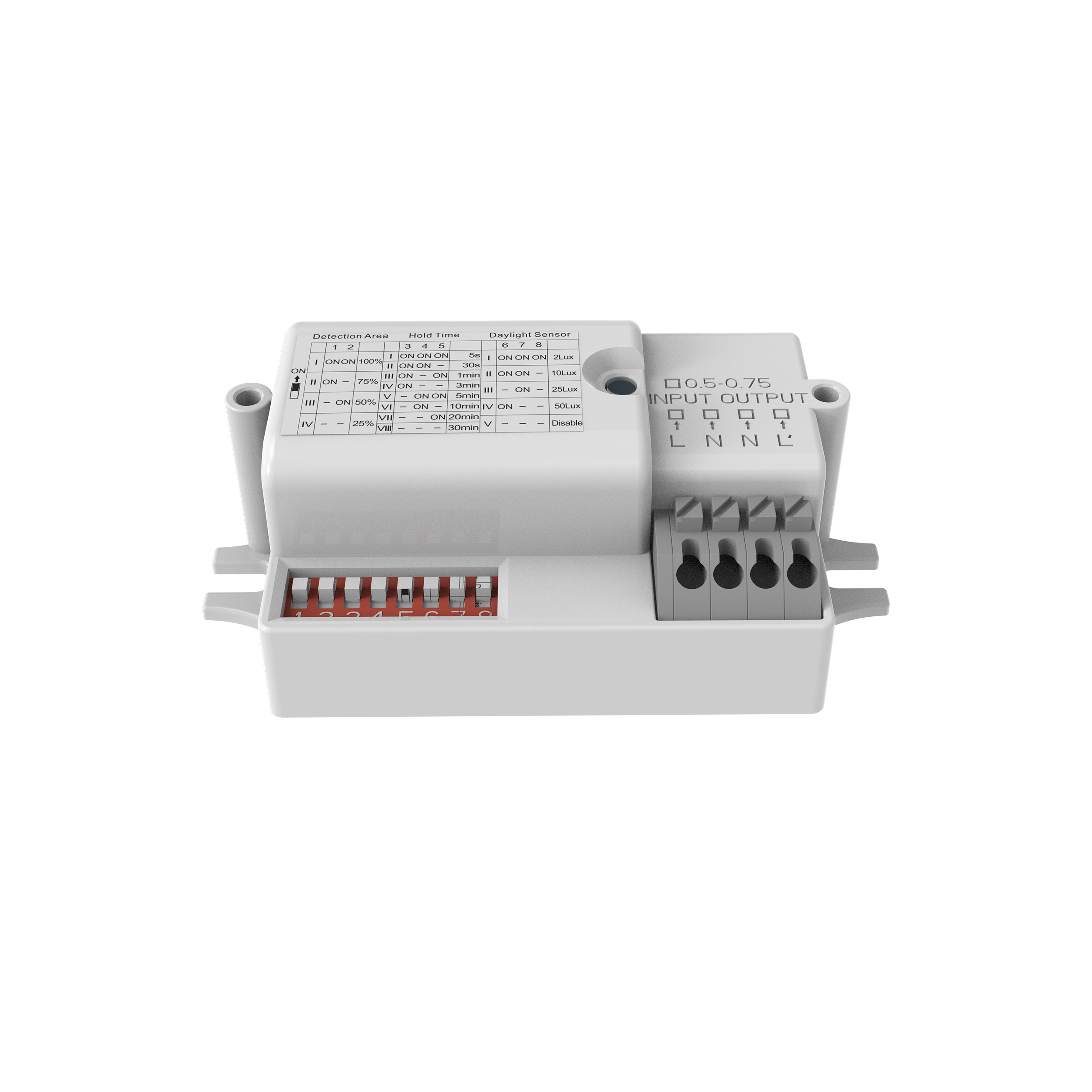

MC090S Cảm biến chuyển động vi sóng U Tri Proof Gắn siêu nhỏ

Nguồn gốc Thâm Quyến
Hàng hiệu merrytek
Chứng nhận FCC
Số mô hình MC090S U
Số lượng đặt hàng tối thiểu 100
Giá bán Negotiation
chi tiết đóng gói Trước tiên được đóng gói trong túi bong bóng, sau đó được gia cố bằng thùng carton để đóng gói bên n
Thời gian giao hàng <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Mẫu và đ

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Phạm vi điện áp hoạt động 120-277VAC Điện dự phòng <0,5W
Tần số hoạt động 5,8 GHz ±74,9 MHz. Dải sóng ISM Giữ thời gian 5S/30S/1 phút/3 phút/5 phút/10 phút/20 phút/30 phút
Thời gian chờ 30 giây/1 phút/3 phút/5 phút/10 phút/20 phút/30 phút Khu vực phát hiện 50%/75%/100%
Điểm nổi bật

Cảm biến chuyển động vi sóng Tri Proof

,

Cảm biến chuyển động vi sóng FCC

,

cảm biến ánh sáng vi sóng FCC

Để lại lời nhắn
Mô tả sản phẩm

Cảm biến chuyển động vi sóng MC090S U, Batch over FCC, 120-277VAC, Khả năng chống nhiễu vượt trội



1. Tính năng



  • Tám cài đặt công tắc DIP, khoảng cách, thời gian, cảm biến ánh sáng ban ngày, điều chỉnh nhiều tốc độ.

  • Kích thước lắp đặt siêu nhỏ, nhiều tùy chọn lắp đặt, hỗ trợ các tùy chọn lắp đặt trên và dưới.

  • Siêu tiết kiệm chi phí, hỗ trợ nhiều loại đèn, đèn ba chiều, đèn trần.

  • Cảm biến hồng ngoại được sử dụng để lọc cảm biến ánh sáng và giá trị độ nhạy sáng chính xác hơn và không bị ảnh hưởng bởi những ngày nhiều mây và nắng.

  • Ăng-ten 5,8G trở kháng thấp cho khả năng chống nhiễu vượt trội.

  • Hàng loạt chứng nhận FCC, TUV.

2. Tham số



Đầu vào Phạm vi điện áp hoạt động 120-277VAC 50/60Hz
Điện áp định mức 120-277VAC 50/60Hz
Điện dự phòng ≤0,5W
Kiểm tra đột biến Giữa L và N: 1KV
đầu ra Chế độ làm việc BẬT/TẮT
Loại tải trọng Điện trở hoặc điện dung
Dung tải

200W@120VAC, 400@270VAC (Điện dung)

400W@120VAC, 400@270VAC (Điện trở)

Hiện tại của tải không áp dụng
Tải dòng điện đột biến Rơle 30A - 30A (kiểm tra băng thông 500us @230Vac ở 50% Ipeak, khởi động nguội khi đầy tải) hoặc 60A (kiểm tra băng thông 200us @230Vac ở 50% Ipeak, khởi động nguội khi đầy tải)
cảm biến Tần số hoạt động Dải sóng 5,8 GHz ±74,9 MHz.ISM
truyền tải điện Tối đa 0,5mW.
Giữ thời gian 5S/30S/60S/3 phút/5 phút/10 phút/20 phút/30 phút
giảm độ sáng không áp dụng
Cắt không áp dụng
Khu vực phát hiện 100%/75%/50%/25%
Cảm biến ánh sáng ban ngày 2Lux/10Lux/25Lux/50Lux/Vô hiệu hóa

Bán kính phát hiện

(Lắp đặt ở độ cao 3m)

Di chuyển bình thường: 4-6m

Di chuyển nhanh: 2-3m



Chiều cao lắp đặt 2,5-6 m (Lắp đặt đầu hút)
Góc phát hiện Treo trần 150°

Điều hành

Môi trường

Nhiệt độ hoạt động -20℃…+60℃ Độ ẩm: 85% (không ngưng tụ)
Nhiệt độ bảo quản -40℃…+80℃
Tiêu chuẩn chứng chỉ Tiêu chuẩn an toàn EN61058-1, EN61058-1-2
Tiêu chuẩn EMC EN300440, EN301489-1, EN55015, EN61547, EN61000-3-2, EN61000-3-3, EN62479
Thuộc về môi trườngYêu cầu RoHS
Chứng chỉ TUV & FCC
Khác Thông số kỹ thuật của thiết bị đầu cuối đầu vào/đầu ra 0,5-0,75mm2
Đánh giá IP IP20
lớp bảo vệ Hạng II
Cài đặt Cài đặt tích hợp
Kích thước 72 * 36 * 24,5mm
Bưu kiện Túi bong bóng + vách ngăn + hộp ngoài (K=A)
Khối lượng tịnh 38g
Cả đời Bảo hành 5 năm @Ta 230V đầy tải

Ghi chú

1. “N/A” có nghĩa là không có sẵn.

2. Vùng phát hiện bị ảnh hưởng bởi khối lượng của đối tượng chuyển động và tốc độ chuyển động.Khu vực phát hiện được kiểm tra bởi một người cao 165cm và tốc độ đi bộ là 0,5m/s.



3. Chức năng



Chức năng bật/tắt

MC090S Cảm biến chuyển động vi sóng U Tri Proof Gắn siêu nhỏ 0







4. Kích thước (mm)


MC090S Cảm biến chuyển động vi sóng U Tri Proof Gắn siêu nhỏ 1

5. Hệ thống dây điện

MC090S Cảm biến chuyển động vi sóng U Tri Proof Gắn siêu nhỏ 2

* Cảm biến được thiết kế để chỉ kết nối một tải.Kết nối nhiều hơn một tải có thể làm hỏng cảm biến.





6.Cấu trúc

MC090S Cảm biến chuyển động vi sóng U Tri Proof Gắn siêu nhỏ 3

7. Mô hình bức xạ



MC090S Cảm biến chuyển động vi sóng U Tri Proof Gắn siêu nhỏ 4

* Độ nhạy phát hiện 50%,75%,100% có thể thực hiện được khi lắp đặt ở độ cao lắp đặt 5,5m.Độ nhạy chỉ 25% là không thể phát hiện tín hiệu chuyển động.







MC090S Cảm biến chuyển động vi sóng U Tri Proof Gắn siêu nhỏ 5

số 8.Cài đặt quay số chức năng

Khu vực phát hiện

  1 2
TRÊN TRÊN 100%
TRÊN - 75%
- TRÊN 50%
- - 25%

giữ thời gian
  3 4 5
TRÊN TRÊN TRÊN 5S
TRÊN TRÊN - 30S
TRÊN - TRÊN 1 phút
V TRÊN TRÊN - 3 phút
IV - TRÊN TRÊN 5 phút
IIV - TRÊN - 10 phút
ⅢV - - TRÊN 20 phút
IX - - - 30 phút



























Cảm biến ánh sáng ban ngày

  6 7 số 8
TRÊN TRÊN TRÊN 2lux
TRÊN TRÊN - 10lux
- TRÊN - 25lux
V TRÊN - - 50Lux
IV - - - Vô hiệu hóa








*Khi được đặt thành Tắt bánh răng, cảm biến sẽ bật đèn miễn là phát hiện thấy chuyển động của vật thể, bất kể ánh sáng có đủ hay không.


9. Chức năng ghi đè

BẬT/TẮT nhanh 3 lần trong vòng 2 giây để ghi đè chức năng cảm biến.Đèn sẽ bật mọi lúc.Tắt nguồn và bật lại để phục hồi chức năng cảm biến.

10. Khởi tạo

Sau khi bật nguồn, cảm biến sẽ tự động bật đèn ở độ sáng 100%.Sau 10 giây, nó tắt đèn.Trong quá trình khởi tạo, cảm biến không thể phát hiện chuyển động.

11. Cài đặt gốc

Khu vực phát hiện: 100%, Thời gian giữ: 5S, Cảm biến ánh sáng ban ngày: Tắt

12. Thận trọng khi sử dụng

1. Đảm bảo cắt nguồn điện trước khi cài đặt hoặc điều chỉnh cài đặt của công tắc quay số.

2. Lò vi sóng không thể đi qua kim loại, đảm bảo không có kim loại phía trên cảm biến.

3. Nó phải cách ít nhất 3,5 mm so với kim loại xung quanh ăng-ten vi sóng.Không được phép đặt ăng-ten và kim loại trên cùng một phương ngang.



MC090S Cảm biến chuyển động vi sóng U Tri Proof Gắn siêu nhỏ 6



Ứng dụng

1. Chức năng BẬT/TẮT tự động:

Bật sáng khi phát hiện chuyển động và tắt sau khi mọi người rời đi vào ban đêm.Ứng dụng: Hành lang, Cầu thang.
Ngưỡng ánh sáng ban ngày được đặt thành "2lux,10lux,50lux,Disable"



Với đủ ánh sáng ban ngày, Khi không đủ ánh sáng ban ngày, Sau lần phát hiện cuối cùng và
ngay cả khi phát hiện chuyển động, khi phát hiện chuyển động, đèn BẬT.thời gian nắm giữ hiện tại
đèn vẫn TẮT.trôi qua, đèn TẮT.

2. Không có chức năng ánh sáng ban ngày
Ngưỡng ánh sáng ban ngày được đặt thành "Tắt".
Bật sáng khi phát hiện chuyển động, Sau khi mọi người rời đi, Tắt đèn sau thời gian chờ.
Ứng dụng: Những nơi thiếu ánh sáng như Tầng hầm đỗ xe, Đường chui.



Khi phát hiện chuyển động, Sau khi mọi người rời khỏi vùng phát hiện Sau lần phát hiện cuối cùng và
cảm biến sẽ bật khu vực, ánh sáng duy trì 100% thời gian giữ hiện tại
ánh sáng đến độ sáng 100%.độ sáng trong thời gian giữ.trôi qua, đèn TẮT.
