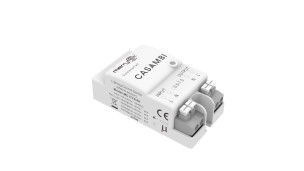

Cảm biến Bật/Tắt Casambi Thiết kế Kích thước Nhỏ Gọn Phù hợp với Hầu hết các Đèn Chiếu sáng MC177S B1

Tính năng sản phẩm

• Sử dụng mạng lưới Bluetooth Casambi, ứng dụng Casambi để thiết kế thông số và thiết lập các kịch bản ứng dụng
• Tuân thủ tiêu chuẩn ERP mới; công suất chờ thấp.
• Băng tần ISM sóng vi ba 5.8GHz miễn phí giấy phép; đơn hàng số lượng lớn tuân thủ phê duyệt RED&TUV.
• Thiết kế kích thước nhỏ gọn, có thể tích hợp vào hầu hết các bộ đèn.
• Các đầu nối đầu vào và đầu ra tiện lợi cho việc kết nối.
• Bảo hành năm năm

[Thông số]

[Thông tin sản phẩm]

• Kích thước (đơn vị: mm)

• Chức năng

• Đấu dây

[Sơ đồ đấu dây]

*Cảm biến được thiết kế chỉ để kết nối một tải. Kết nối nhiều hơn một tải có thể làm hỏng cảm biến.

[Hướng dẫn lắp đặt]

[Phạm vi phát hiện]

[Khởi tạo]

Khi cảm biến được cấp nguồn lần đầu, đèn báo sẽ nhấp nháy 6 lần và tắt sau 15 giây. Trong quá trình khởi tạo, cảm biến không thể phát hiện chuyển động.

[Cài đặt mặc định]

Độ nhạy: 100%, Thời gian giữ: Cài đặt ứng dụng, Cảm biến ánh sáng ban ngày: Cài đặt ứng dụng

[Lưu ý ứng dụng]

• Cảm biến phải được lắp đặt bởi thợ điện chuyên nghiệp. Vui lòng tắt nguồn trước khi lắp đặt, đấu dây.
• Sóng vi ba không thể xuyên qua kim loại. Không đặt sản phẩm trong đèn kim loại kín hoặc nửa kín. Không được dùng kim loại hoặc kính che phủ phía trên sản phẩm. Nếu ăng-ten cần đi qua tấm kim loại, vui lòng đảm bảo rằng mặt trên của cảm biến gần với tấm kim loại.
• Khoảng cách lắp đặt giữa các cảm biến được khuyến nghị lớn hơn 2m. Giữ nó cách xa các thiết bị không dây như công tắc và bộ định tuyến, và khoảng cách lắp đặt giữa các cảm biến và bộ định tuyến được khuyến nghị lớn hơn 2m. Bề mặt ăng-ten của cảm biến vi ba nên cách xa đầu vào AC và đầu ra DC để tránh tín hiệu tần số thấp/cao ảnh hưởng đến hoạt động bình thường của ăng-ten cảm biến vi ba.
• Khu vực nhạy cảm liên quan đến tốc độ di chuyển của vật thể, kích thước vật thể di chuyển, chiều cao lắp đặt, góc lắp đặt, môi trường làm việc, vật liệu phản xạ, v.v. Khu vực phát hiện được đưa ra là giá trị điển hình được đo bởi người kiểm tra cao 165cm trong môi trường mở trong nhà.
• Mô hình này phù hợp để lắp đặt trên trần nhà. Nếu sử dụng lắp đặt trên tường, khu vực phát hiện cảm biến vi ba sẽ tăng lên đáng kể, và có thể gây ra hiện tượng vi ba xuyên tường hoặc đèn không tắt. Vì vậy, vui lòng điều chỉnh độ nhạy xuống 10%. Nếu không thể sử dụng độ nhạy 10%, vui lòng tránh lắp đặt trên tường hoặc yêu cầu nhà sản xuất hỗ trợ kỹ thuật.
• Ngưỡng ánh sáng ban ngày được đo vào một ngày nắng không có bóng và trong trạng thái phản xạ khuếch tán ánh sáng xung quanh. Môi trường và khí hậu khác nhau gây ra các giá trị độ sáng khác nhau mà cảm biến ánh sáng ban ngày đo được.
• Cảm biến không được che phủ hoặc ẩn bởi kim loại, PCB, khay LED, v.v. Khoảng cách giữa ăng-ten cảm biến và vật liệu xung quanh phải lớn hơn 5mm. Không được có kim loại hoặc đường mạch PCB gần ăng-ten cảm biến, phía trên hoặc phía dưới nó. Độ dày khuyến nghị của nắp là 2mm, và giữ khoảng cách giữa ăng-ten cảm biến và nắp lớn hơn 3.2mm.
• Tín hiệu rung sẽ được coi là tín hiệu di chuyển để kích hoạt cảm biến. Lắp đặt cảm biến nên cách xa vật thể rung động trong thời gian dài, chẳng hạn như thiết bị kim loại lớn, đường ống, cửa gió điều hòa, lỗ thông hơi, cổng máy hút khói, quạt rung, v.v. Thú cưng trong khu vực phát hiện có thể gây ra kích hoạt sai.
• Bề mặt ăng-ten của mô-đun vi ba nên cách xa đầu vào AC, đầu ra DC, cầu chỉnh lưu, máy biến áp, ống chuyển mạch và các thiết bị công suất cao khác để tránh tín hiệu tần số cao ảnh hưởng đến hoạt động bình thường của ăng-ten cảm biến vi ba.
• Cảm biến chỉ dành cho sử dụng trong nhà. Hiệu quả chống nước cho sử dụng ngoài trời hoặc bán ngoài trời sẽ bị ảnh hưởng. Gió, mưa và các vật thể di chuyển có thể gây ra kích hoạt sai. Khi cảm biến được lắp đặt trong đèn kim loại, bề mặt phản xạ kim loại hoặc môi trường kín nhỏ, sóng vi ba sẽ phản xạ nhiều lần và gây ra kích hoạt sai, vui lòng giảm độ nhạy hoặc yêu cầu nhà sản xuất hỗ trợ kỹ thuật.
• Khi nhiệt độ môi trường trên 80°C, bảo vệ quá nhiệt có thể được kích hoạt (tự động phục hồi sau khi làm mát)
• Đối với môi trường lắp đặt mới, khuyến nghị kiểm tra 5 mẫu trước khi lắp đặt.
