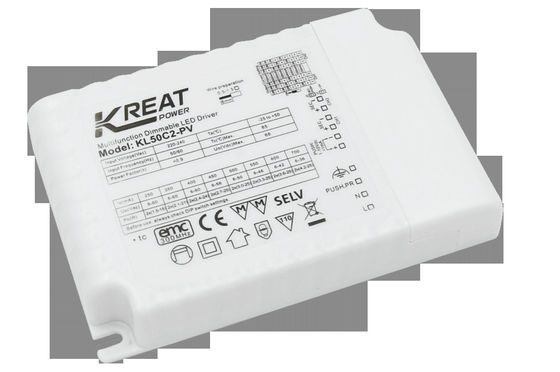

50W Dual Channel PUSH và 1-10V dimming LED Driver cho đèn LED downlight

50W Dual Channel PUSH và 1-10V dimming LED Driver cho đèn LED downlight

[Tính năng sản phẩm]

• Không nhấp nháy cho toàn bộ phạm vi làm mờ
• Năng lượng chờ dưới 0,5W
• Đem tối chính với nút nhấn
• Đảm bóng thứ cấp với bộ làm mờ 0-10V
• Hỗ trợ bóng tối PWM 10V (3KHz-8KHz)
• 0-10V cổng PUSH làm mờ
• Bảo vệ: mạch ngắn / nhiệt độ quá cao / điện áp quá cao
• Dòng điện hạ nhiệt cho nhiệt độ môi trường xung quanh cao hơn
• Nhấn dim với chức năng bộ nhớ
• Bấm cổng bóng tối với chức năng hành lang
• Bảo hành 5 năm

[Parameter]

[Kích thước (Đơn vị:mm)]

[Biểu đồ dây]

[Cài đặt bánh răng hiện tại]

[Giảm chất lượng]

[Đường cong làm mờ]

[ON/OFF & Mô tả hoạt động làm mờ]

A. Bấm tắt ngắn (< 1 s), trình điều khiển LED ON hoặc OFF. Độ sáng trở lại giá trị làm mờ cuối cùng.

B. Nhấn và giữ công tắc PUSH (1S ~ 8S), và trình điều khiển LED có thể đạt được giảm độ mờ; Sau khi nhấn lại, ánh sáng thay đổi theo hướng giảm độ mờ ngược lại.

C. Đảm bóng đẩy có bộ nhớ tắt năng lượng và bộ nhớ độ sáng.

D. Đồng bộ hóa làm mờ:

Người điều khiển LED có thể đồng bộ đến mức giảm độ 50% với một thời gian giữ 15 giây trên nút đẩy.

E. Đặt thời gian mờ: Nhấn nút nhấn để tắt đèn, sau đó nhấn nút lâu, và đèn sẽ bật và mờ.Tắt chức năng fade times: Nhấn nhanh nút PUSH 5 lần trong vòng 3 giây; bật chức năng thời gian phai mờ: nhấn dài PUSH 15S.

F. Chức năng hành lang: PUSH có tín hiệu L lớn hơn 60S, nhập chức năng hành lang, 100% độ sáng, 20% độ sáng, chờ 60S, sau đó tắt đèn.Bấm tắt ngắn 5 lần để thoát khỏi chức năng hành lang.

G. Không được phép nhấn nút với đèn chỉ dẫn.

H. ĐUY LƯU: Chuyển mạch DIP 4 đóng; 0-10V: Chuyển mạch DIP đỏ 4 mở;

[Các vấn đề cần thiếtAĐề nghị]

Đường dây LED phải được kết nối với tải trước khi bật nguồn điện đầu vào, nếu không dây LED có thể bị hỏng.
