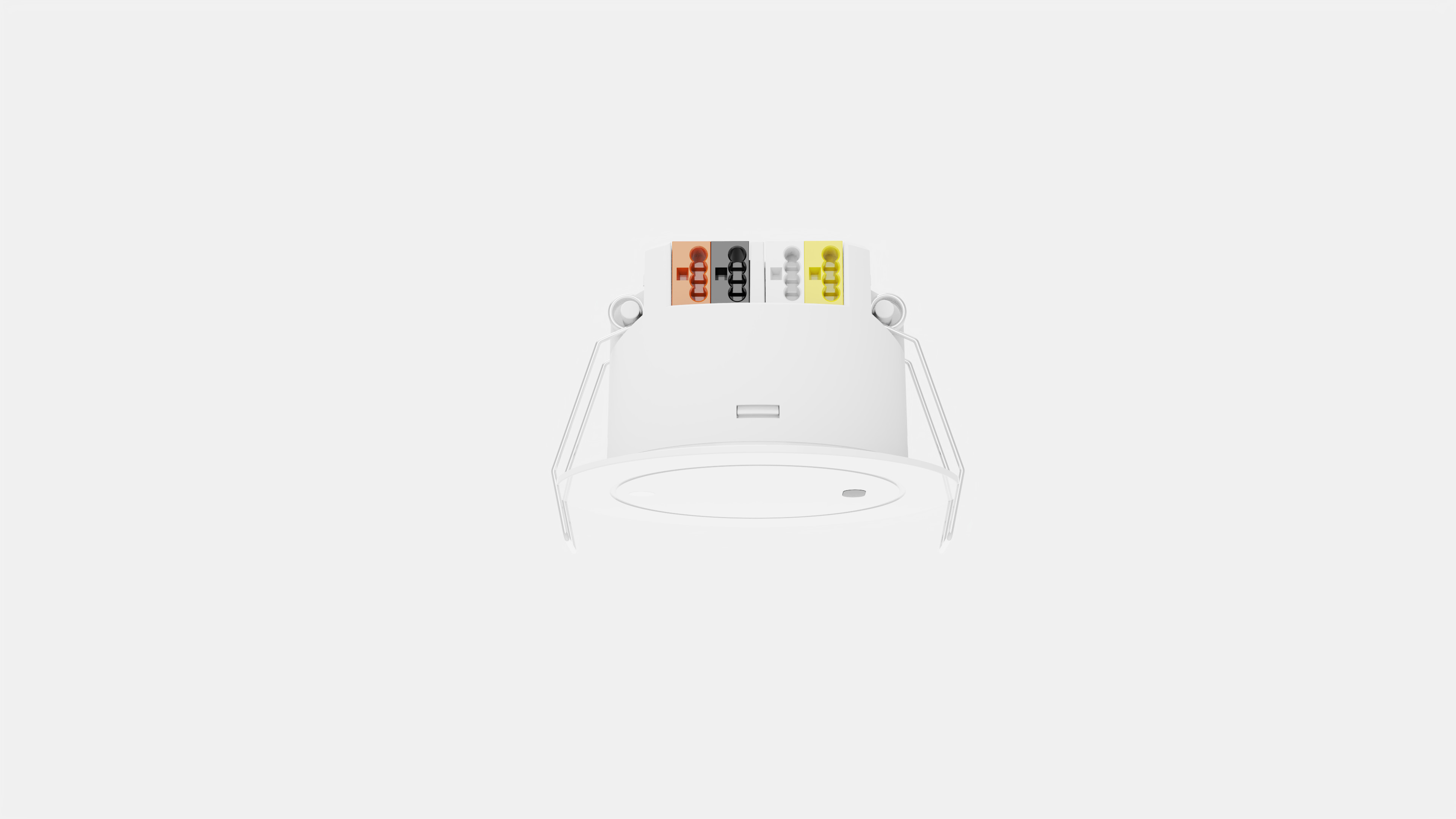

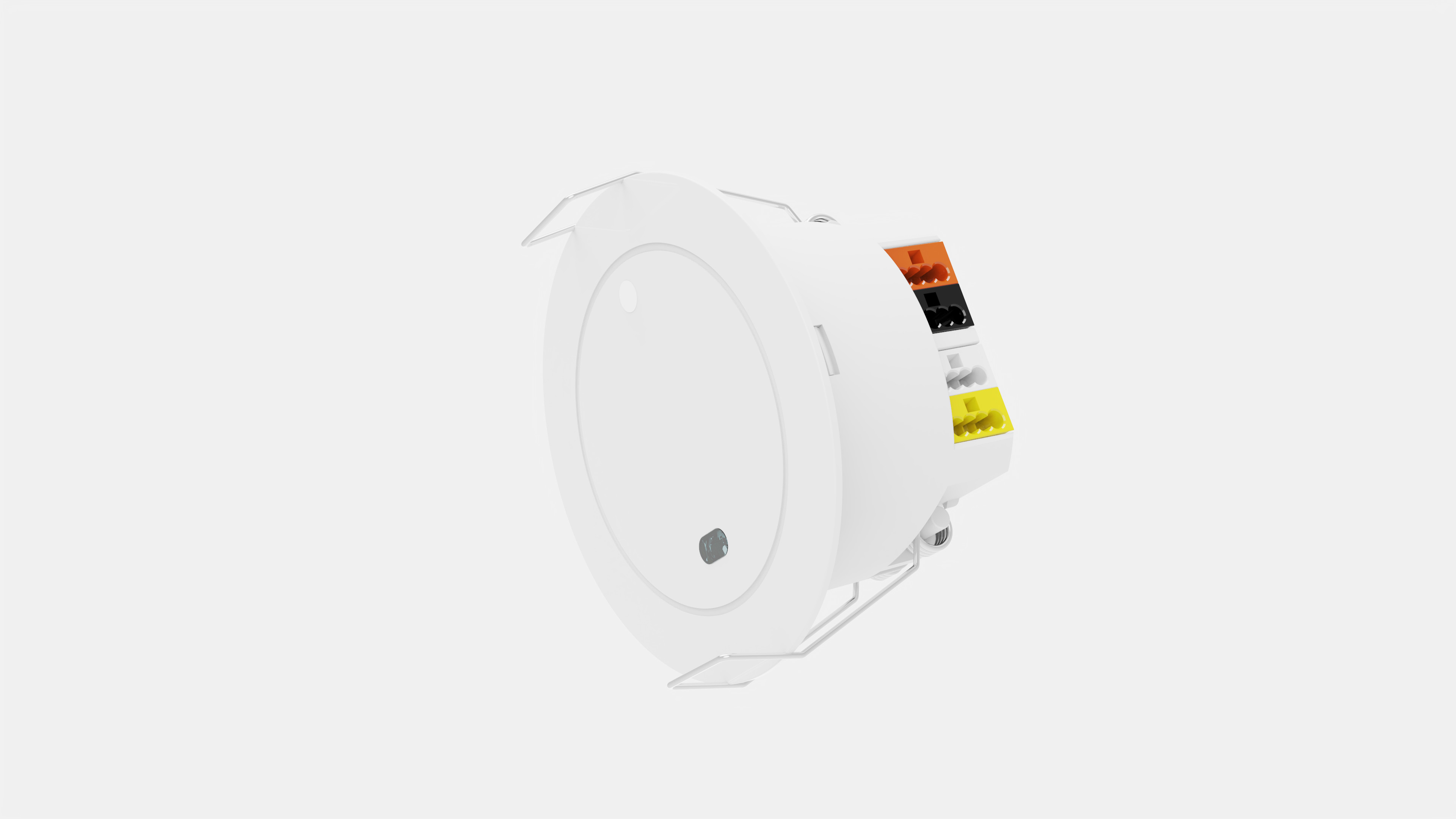

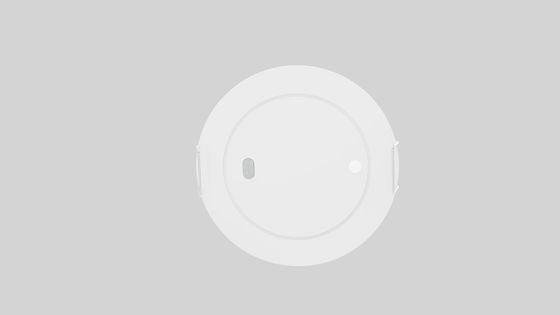

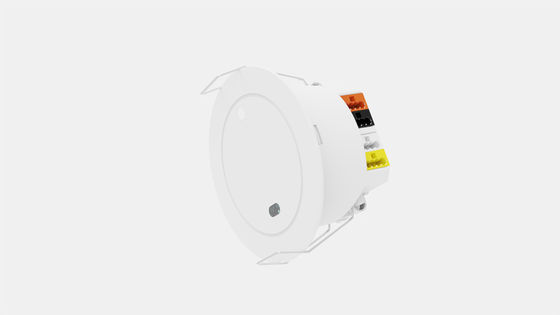

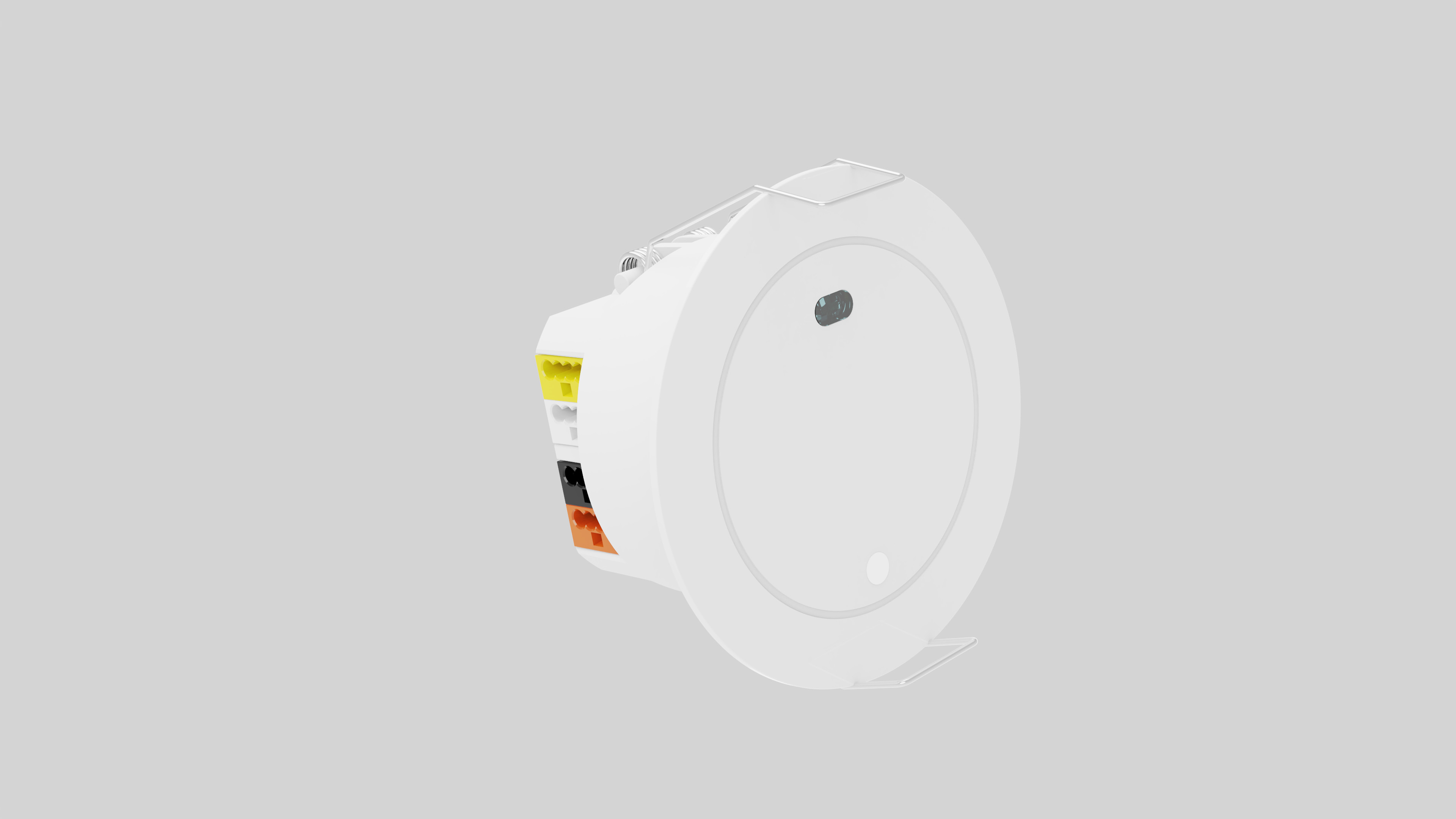

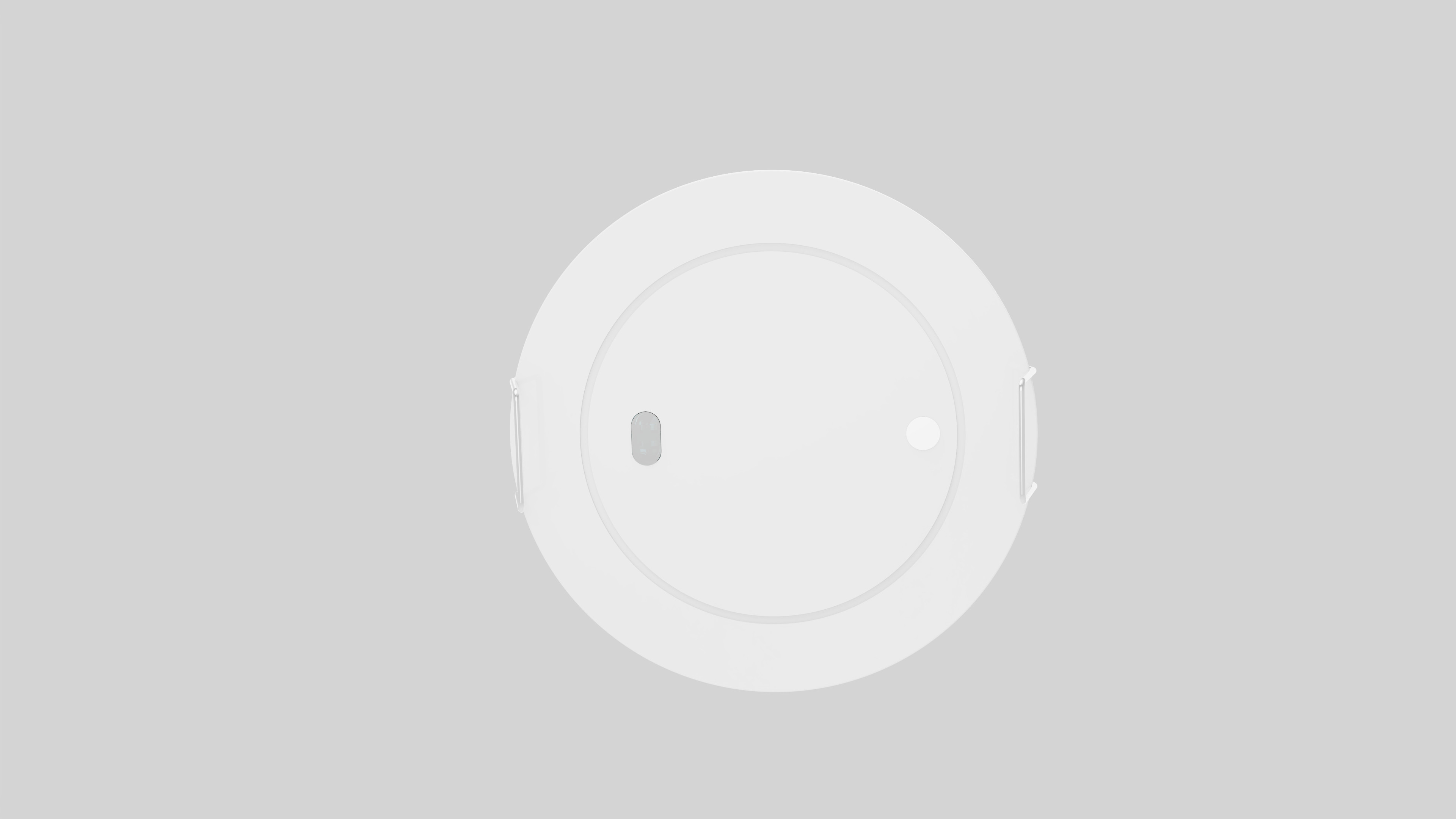

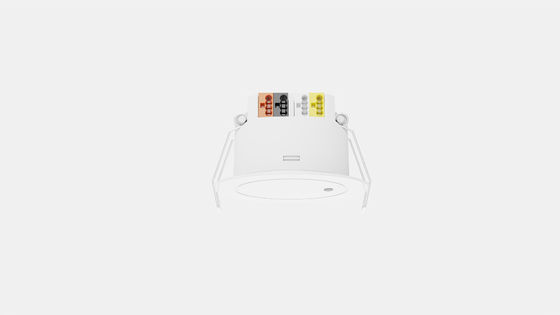

24G FMCW Mode KNX Occupancy Detector với bộ kết nối bus KNX tích hợp

Máy phát hiện chỗ ở KNX chế độ 24G FMCW với đầu nối bus KNX tích hợp

1. Các thông số

2Chức năng sản phẩm

3. Chiều

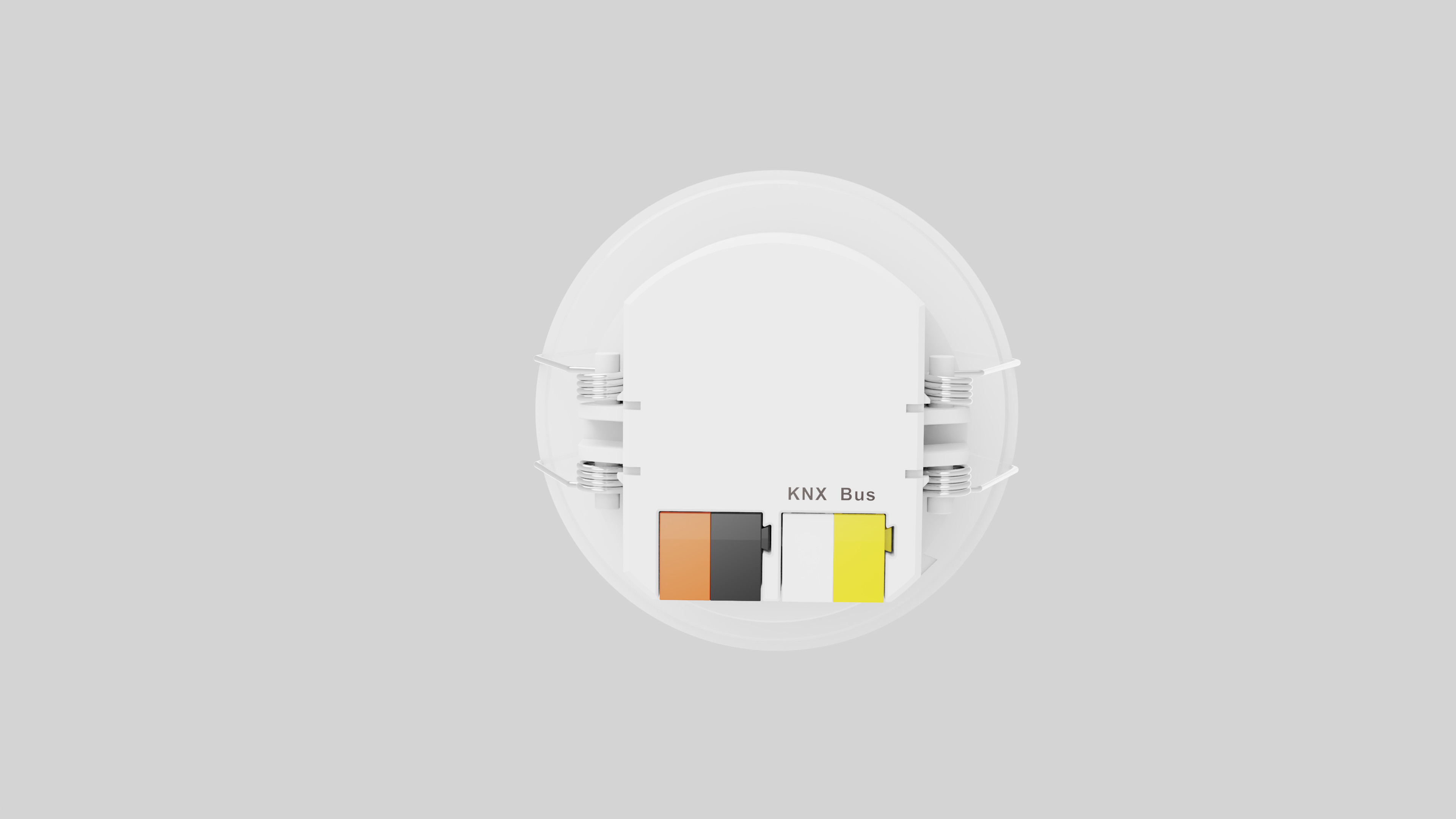

4. Đường dây

Đề xuất bố trí dây:

1. đề xuất dây điện xe buýt KNX cùng tay đến cuối, không khuyến cáo dây điện ngôi sao hoặc cây để đảm bảo sự ổn định của truyền tín hiệu.

2. KNX bus wiring recommend KNX standard EIB shielded wire or Category 6 network cable, the length of the bus wiring is recommended not to exceed 400 meters, dây dây điện xe buýt KNX khuyến cáo dây bảo vệ EIB tiêu chuẩn KNX hoặc cáp mạng hạng 6, chiều dài của dây điện xe buýt được khuyến cáo không vượt quá 400 mét,và số lượng cảm biến được kết nối với bus được khuyến cáo không vượt quá 12.

3Số lượng các cảm biến được kết nối với một xe buýt cần phải xem xét đầy đủ khả năng tải hiện tại của nguồn cung cấp điện:là tổng dòng của tất cả các thiết bị KNX (bao gồm cảm biến) không phải lớn hơn dòng tải của nguồn điện KNX.

5. Khám phá

6.Bắt đầu

Sau khi định tuyến địa chỉ vật lý và thiết lập các tham số kênh, hãy làm theo các bước sau:

(1) Kết nối giao diện Bus;

(2) Đặt Bus và nguồn hỗ trợ vào (lưu ý: vui lòng đảm bảo rằng sản phẩm có nguồn cung cấp điện phụ, nếu không thiết bị có thể không hoạt động đúng cách);

(3) Nhấn công tắc lập trình của sản phẩm, đèn LED sẽ chuyển sang màu đỏ;

(4) Sử dụng giao diện bus để tải về địa chỉ vật lý thông qua phần mềm ETS. Đèn LED lập trình tắt để chỉ ra rằng việc tải về địa chỉ vật lý đã hoàn thành;

(5) Tải ứng dụng sau khi thiết lập các thông số ứng dụng cần thiết.

(6) Sau khi tải xuống ứng dụng, sản phẩm đi vào khởi tạo. Trong quá trình khởi tạo, chức năng phát hiện bị vô hiệu hóa. Sau 20S, khởi tạo được hoàn thành,và sản phẩm hoạt động bình thường;

Lưu ý: Vui lòng sử dụng phiên bản mới nhất của ETS 5 hoặc 5.7.2Vui lòng lấy tập tin cấu hình kỹ thuật ETS của cảm biến này từ nhân viên bán hàng của chúng tôi.

7. Hướng dẫn cài đặt

Thiết bị gắn kết nhúng

1. Trepanning một lỗ 50-55mm
2. An toàn dây cáp vào đầu cuối
3. Nhấn nút chương trình
4. Đặt clip mùa xuân vào lỗ và gắn chặt nó tốt
5. Đảm bảo cảm biến được cài đặt vững chắc

8. Cài đặt mặc định của nhà máy

Khu vực phát hiện: 4m Thời gian chờ: 30S Đèn chỉ số: mở Độ nhạy: độ nhạy trung bình

9Máy điều khiển từ xa MH18

10Thông báo xin việc

Bộ cảm biến chuyển động vi sóng của chúng tôi là một sản phẩm điện từ nhằm phát hiện các vật thể chuyển động và phải được gắn chặt.Các vật liệu phản xạ mạnh như kim loại hoặc lớp phủ kim loại hoặc động vật di chuyển hoặc quạt di chuyển có cơ hội kích hoạt sai, vì vậy chúng ta cần phải xem xét các khía cạnh dưới đây trong quá trình cài đặt

• Bởi vì cơ thể con người bao gồm các chất điện giải và có thể phản xạ sóng radar,cảm biến chuyển động vi sóng của chúng tôi chủ yếu áp dụng nguyên tắc Doppler để đo chuyển động của con người và ra khỏi tình trạng chiếm đóng / không chiếm đóng
• Bởi vì sóng radar có thể xuyên qua kính mỏng, gỗ mỏng, và tấm ván mỏng nhưng không thể xuyên qua tường bê tông hoặc kim loại để phát hiện chuyển động, bạn cần chọn đúng vị trí lắp đặt,thiết lập độ nhạy phát hiện thích hợp, và giữ thời gian để đáp ứng kết quả ý tưởng của bạn
• Bởi vì cảm biến chuyển động vi sóng của chúng tôi là trong chế độ hoạt động liên tục, cảm biến của chúng tôi điện hiện tại sẽ đảm bảo ít nhất một ổn định 14mA
• Do cảm biến chuyển động lò vi sóng của chúng tôi được KNX xe buýt, bạn cần phải kết nối một số lượng cảm biến giới hạn trong một vòng lặp ((chúng tôi đề nghị không quá 6 cảm biến trong một vòng lặp)
• 5.5G bộ định tuyến và các thiết bị không dây công suất cao khác có thể can thiệp vào cảm biến chuyển động microwave của chúng tôi, vì vậy một khoảng thời gian cài đặt 2m giữa cảm biến của chúng tôi và thiết bị như vậy được khuyến cáo mạnh mẽ,và độ nhạy phát hiện phải được điều chỉnh dựa trên cảnh xây dựng
• Dòng không khí có thể làm rung chuyển cảm biến chuyển động microwave của chúng tôi, vì vậy một khoảng thời gian cài đặt 2m giữa cảm biến của chúng tôi và đầu ra không khí hoặc vật liệu kim loại được khuyến cáo mạnh mẽ,và độ nhạy phát hiện phải được điều chỉnh dựa trên cảnh xây dựng
• Sẽ không có vật liệu chặn như treo ánh sáng hoặc đường ống ngay dưới cảm biến chuyển động vi sóng của chúng tôi để đảm bảo hoạt động thường xuyên của nó
• Khi áp dụng cảm biến chuyển động của chúng tôi trong một vòng lặp, bạn có thể áp dụng một cảm biến để điều khiển nhiều thiết bị KNX hoặc nhiều cảm biến để điều khiển một thiết bị.một chức năng thu hoạch ánh sáng ban ngày có sẵn cho cảm biến của chúng tôi
