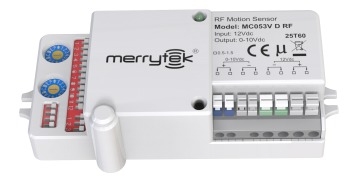

5.8G Microwave Group Network RF Sensor, với chiều cao gắn 8m Max

[Tính năng sản phẩm]

• Kết hợp với công nghệ RF 868MHz, thực hiện chức năng kết nối mạng không dây!
• Áp dụng công nghệ Tần số hẹp để giải quyết nhiễu đồng kênh
• Sản phẩm có 32 kênh tần số khác nhau, có thể hoạt động cho nhiều ứng dụng hơn
• Với mã địa chỉ cố định, truyền RF ổn định lGắn tối đa 8m
• Khoảng cách truyền RF xa lên đến 30m trong nhà
• Bảo hành 5 năm

[Thông tin sản phẩm]

• Kích thước (đơn vị: mm)

• Chức năng

• Mô tả chức năng

1. Bật/tắt (Thời gian chờ ở “0s”),Vui lòng đặt dữ liệu cảm biến khác theo thực tế ứng dụng.

 2. Làm mờ 2 bước (thời gian chờ ở “+∞”), Vui lòng đặt dữ liệu cảm biến khác theo ứng dụng thực tế.

3. Làm mờ 3 bước (thời gian chờ ở “5s/5phút/10phút/30phút/60phút”),Vui lòng đặt dữ liệu cảm biến khác theo thực tế ứng dụng.

• Hệ thống dây điện

Ghi chúMô hình bức xạ1)

1.Gắn trên trần

2. Gắn trên tường

Ghi chúCài đặt công tắc nhúng1)

Vùng phát hiệnKhi bất kỳ chuyển động Master nào được phát hiện, tín hiệu chuyển động sẽ được truyền đến các cảm biến được nhóm khác thông qua bộ thu phát RF, Xem hình ảnh bên dưới, khi người đó đi đến một trong các tầng, đèn ở các tầng liền kề sẽ bật ở mức ánh sáng thấp được đặt trước đồng bộ.

Thời gian giữKhi bất kỳ chuyển động Master nào được phát hiện, tín hiệu chuyển động sẽ được truyền đến các cảm biến được nhóm khác thông qua bộ thu phát RF, Xem hình ảnh bên dưới, khi người đó đi đến một trong các tầng, đèn ở các tầng liền kề sẽ bật ở mức ánh sáng thấp được đặt trước đồng bộ.

Thời gian chờKhi bất kỳ chuyển động Master nào được phát hiện, tín hiệu chuyển động sẽ được truyền đến các cảm biến được nhóm khác thông qua bộ thu phát RF, Xem hình ảnh bên dưới, khi người đó đi đến một trong các tầng, đèn ở các tầng liền kề sẽ bật ở mức ánh sáng thấp được đặt trước đồng bộ.

Cảm biến ánh sáng ban ngày:

*Khi được đặt thành chế độ “vô hiệu hóa”, Đèn sẽ bật khi phát hiện chuyển động bất kể mức ánh sáng xung quanh

Mức DIM chờKhi bất kỳ chuyển động Master nào được phát hiện, tín hiệu chuyển động sẽ được truyền đến các cảm biến được nhóm khác thông qua bộ thu phát RF, Xem hình ảnh bên dưới, khi người đó đi đến một trong các tầng, đèn ở các tầng liền kề sẽ bật ở mức ánh sáng thấp được đặt trước đồng bộ.

Độ sáng RF:

Chế độ:

*Khi đặt RFđể đóng, bây giờ cảm biến chỉ có thể nhận tín hiệu, không thể truyền tín hiệu, nhưng nó vẫn có chức năng cảm biến.

Ghi chúMạng không dây RF1)

st) Phát sóng:

Tất cả các cảm biến đặt cùng một kênh.

Xem hình ảnh bên dưới, có một số lối ra/lối vào hành lang, Bất kỳ cảm biến Master nào được kích hoạt, tất cả các đèn trong hành lang sẽ sáng lên.

Cài đặt:

2.) Phát sóng + Nhảy tần:Khi bất kỳ chuyển động Master nào được phát hiện, tín hiệu chuyển động sẽ được truyền đến các cảm biến được nhóm khác thông qua bộ thu phát RF, Xem hình ảnh bên dưới, khi người đó đi đến một trong các tầng, đèn ở các tầng liền kề sẽ bật ở mức ánh sáng thấp được đặt trước đồng bộ.

Cài đặt:

Chủ

Nhóm 2: Mô-đun C TXD, gửi tín hiệu đến Mô-đun B RXD và Mô-đun D RXD và chính nó

AO－A1－A2－A3－A4－A5－A6－A7－A8－A9－AA－AB－AC－AD－AE－AF

I                                                                     I

BF－BE－BD－BC－BB－BA－B9－B8－B7－B6－B5－B4－B3－B2－B1－B0

Nhóm RF (có thể có tối đa 32 nhóm khác nhau)

MC053V D RF có một kênh TX và kênh RX. Kênh TX được sử dụng để truyền tín hiệu RF và kênh RX được sử dụng để nhận tín hiệu RF. Sử dụng một tuốc nơ vít nhỏ để xoay các công tắc và giữ chúng hướng đến cùng một kênh, các nhóm sẽ được tạo tự động

[

Ghi chú]1)

[

Ghi chú]1)

Thời gian chờ: 0s, Cảm biến ánh sáng ban ngày: Vô hiệu hóa,Mức DIM chờ: 10%, Độ sáng RF: 10%-50%, RF: Mở, Chế độ: Phát sóng, TX: A, RX: A[

Ghi chú]1)

Cảm biến phải được lắp đặt bởi một thợ điện chuyên nghiệp, vui lòng ngắt nguồn điện trước khi lắp đặt, đấu dây, thay đổi cài đặt, v.v.2)

Sản phẩm có khả năng xuyên thấu tốt đối với nhựa, gỗ, v.v., nhưng các phụ kiện kim loại hoặc vỏ kim loại không nên được lắp đặt trực tiếp phía trước và gần ăng-ten của mô-đun vi sóng, nếu không nó sẽ ảnh hưởng đến khả năng truyền và nhận của ăng-ten vi sóng.3)

Sản phẩm này chỉ được thiết kế để sử dụng trong nhà.4)

Phạm vi phát hiện của cảm biến có liên quan đến tốc độ di chuyển và kích thước của vật thể chuyển động, chiều cao lắp đặt, chiều cao và góc lắp đặt, vị trí lắp đặt, bộ phản xạ xung quanh cảm biến, v.v. Dữ liệu trong tài liệu là giá trị điển hình và được kiểm tra bởi một người cao 165cm trong khu vực trong nhà mở.

Phạm vi phát hiện khi gắn trên tường sẽ dài hơn khi gắn trên trần.  5)

Tránh các thiết bị rung hoặc các vật thể chuyển động xung quanh cảm biến trong thời gian dài. Tín hiệu rung sẽ được coi là tín hiệu chuyển động để kích hoạt cảm biến.6)

Nếu một con vật đi ngang qua trong khu vực phát hiện, nó có thể kích hoạt cảm biến.7)

Ngưỡng ánh sáng là giá trị được phát hiện trong môi trường có nắng, không có bóng râm và trong điều kiện phản xạ ánh sáng xung quanh. Trong các khoảng thời gian, khí hậu và môi trường khác nhau, các giá trị độ rọi do cảm biến ánh sáng phát hiện có thể khác nhau.8)

Khoảng cách lắp đặt giữa các sản phẩm hoặc khoảng cách giữa sản phẩm và bộ định tuyến nên lớn hơn 1,5m.9)

Mặt phẳng lắp đặt của một sản phẩm (ví dụ: tấm đế nhôm, bảng PCB) cần phải khác với mặt phẳng ăng-ten của mô-đun vi sóng theo một chiều cao nhất định và mặt phẳng ăng-ten của mô-đun vi sóng phải cao hơn mặt phẳng gần đó hơn 5mm để đạt được hiệu quả phát hiện tốt nhất.10)

MC053V RF & MW05 có chức năng ghi đè, Chuyển đổi nhanh chóng bật/tắt 3 lần trong vòng 2 giây có thể hủy bỏ chức năng cảm biến11)

Chế độ làm việc: Phát sóng & Nhảy tần12)

TX: là để truyền tín hiệu, với 0-F 16 kênh khác nhau. 1 DIP để đặt Nhóm A hoặc nhóm B. Nhóm A với 16 kênh, Nhóm B cũng với 16 nhóm, tổng cộng có thể đặt 32 nhóm.13)

RX: là để nhận tín hiệu, với 0-F 16 kênh khác nhau. 1 DIP để đặt Nhóm A hoặc nhóm B. Nhóm A với 16 kênh, Nhóm B cũng với 16 nhóm, tổng cộng có thể đặt 32 nhóm.14)

Khi Master và Master được đặt ở chế độ làm việc phát sóng, có nghĩa là, tất cả các cảm biến đặt cùng một kênh, Bất kỳ cảm biến Master nào được kích hoạt, nó sẽ truyền tín hiệu RF đến tất cả các đèn trong nhóm15)

Khi Master và Master được đặt ở chế độ làm việc nhảy tần, có nghĩa là, khi bất kỳ master nào được kích hoạt, nó sẽ gửi tín hiệu RF đến 3 kênh (kênh liền kề trước và sau kênh TX và kênh do master tự đặt. Ví dụ, khi master đặt kênh TX cho "1", nó sẽ khởi chạy "0" "1" "2" ba tín hiệu kênh khác nhau, nếu kênh RX khác được đặt với "0" "1" "2", tại thời điểm này sẽ nhận được các tín hiệu kênh tương ứng, loại chế độ làm việc này chủ yếu được áp dụng cho ứng dụng hành lang, lưu ý: TX "F" để khởi chạy nhóm kênh A và B nhóm "0" RX nhận các kênh có thể kết nối mạng.16)

Master đến Vệ tinh chỉ hoạt động ở chế độ phát sóng, có nghĩa là vệ tinh chỉ nhận tín hiệu từ master, không bị ảnh hưởng bởi chế độ làm việc của master.17)

Vệ tinh nhận tín hiệu RF từ Master, “thời gian giữ” được xác định bởi Master, giữ nguyên với“thời gian giữ” của master.18)

Cảm biến sẽ không truyền hoặc nhận tín hiệu RF trong thời gian Khởi tạo. chỉ có thể truyền tín hiệu RF sau thời gian Khởi tạo.19)

Nhóm A và nhóm B của RX yêu cầu nhóm TX A và nhóm B tương ứng của Master.
