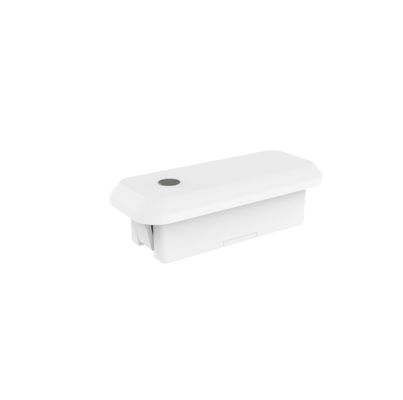

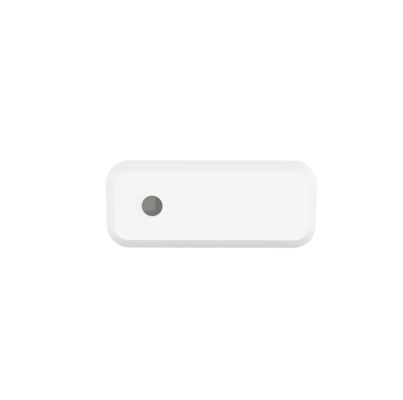

Cảm biến có thể tắt sóng vi sóng 12Vdc với chức năng thu thập ánh sáng ban ngày cho ánh sáng bảng điều khiển và ánh sáng tuyến tính MC182D 99

[Tính năng sản phẩm]

• Lắp đặt âm trầncảm biến hiện diện Sử dụng công nghệ ăng-ten vi sóng độc quyền 24GHz, hỗ trợ chiều cao lắp đặt tối đa 4m
• Với công nghệ RF của Đức, bảo hành sản phẩm 5 năm
• Chức năng cảm biến chuyển động, chuyển động nhỏ và ánh sáng ban ngày
• Áp dụng cho nhà vệ sinh, phòng khách, nhà bếp và các môi trường khác yêu cầu phát hiện chuyển động, chuyển động nhỏ
• Có sẵn điều khiển từ xa để cấu hình tham số
• [Thông số]

Đầu vào

”

s cũng như phát hiện các dấu hiệu sinh tồn hô hấp của con người do khoang bụng, lồng ngực mở rộng

lkhác).as cũng như phát hiện các dấu hiệu sinh tồn hô hấp của con người do khoang bụng, lồng ngực mở rộngv.v. để duy trì đầu ra mức cao (như
điều khiển đènluôn bật)Vắng mặt con người: không phát hiện tín hiệu trong vùng phát hiện và đầu ra mức thấp (đèn tắt)[Sơ đồ]Kích thước (đơn vị: mm)   Chức năngDây nối[Hướng dẫn lắp đặt]​[Phạm vi phát hiện]       [Điều khiển từ xa]       [Khởi tạo]Độ nhạy: 100%   Thời gian giữ: 5s   Cảm biến ánh sáng ban ngày: Vô hiệu hóa    Thời gian chờ: 0s    Mức độ mờ khi chờ: 20%[Cài đặt mặc định]Độ nhạy: 100%   Thời gian giữ: 5s   Cảm biến ánh sáng ban ngày: Vô hiệu hóa    Thời gian chờ: 0s    Mức độ mờ khi chờ: 20%[

Lưu ý ứng dụng

lll

• lSản phẩm có khả năng xuyên thấu tốt qua nhựa, gỗ, v.v., nhưng ăng-ten của mô-đun vi sóng không được có phụ kiện kim loại hoặc vỏ kim loại, vỏ kính, v.v. ở phía trước hoặc gần đó, nếu không sẽ ảnh hưởng đến việc truyền và nhận của ăng-ten.

l

• Khoảng cách cảm biến sẽ bị ảnh hưởng bởi chiều cao lắp đặt, kích thước của vật thể cần phát hiện, tốc độ di chuyển, tác động của môi trường lắp đặt và khoảng cách cảm biến ở các hướng khác nhau sẽ có một mức độ biến đổi nhất định.

• l

Ngưỡng ánh sáng ban ngày nằm trong môi trường nắng, không có bóng râm và điều kiện phản xạ khuếch tán ánh sáng môi trường. Ở các thời điểm, khí hậu và môi trường khác nhau, giá trị ánh sáng ban ngày được phát hiện bởi cảm biến ánh sáng có thể khác nhau.

l

Khoảng cách lắp đặt sản phẩm được khuyến nghị là hơn 1,5m; khoảng cách lắp đặt giữa sản phẩm và bộ định tuyến phải hơn 1,5m, để tránh gây nhiễu cho hoạt động bình thường của cảm biến vi sóng.

l

Mặt phẳng lắp đặt sản phẩm (ví dụ: đế nhôm, bảng mạch PCB) cần có sự chênh lệch độ cao nhất định so với mặt phẳng ăng-ten của mô-đun vi sóng, và mặt phẳng ăng-ten của mô-đun vi sóng phải cao hơn mặt phẳng gần đó hơn 5mm để đạt được hiệu quả phát hiện tốt nhất.

l

Phải sử dụng nguồn điện ổn định DC có điện áp đầu ra ổn định, dòng điện thấp và hệ số gợn sóng, độ gợn sóng của nguồn điện phải nhỏ hơn 50mV, và dòng điện tải tối thiểu của nguồn điện phải lớn hơn 120mA, và cũng nên lắp đặt một tụ điện phân không nhỏ hơn 100uF

tại

đầu vào nguồn điện

thiết bị đầu cuối VCC.

lLắp đặt sản phẩm càng xa càng tốt khỏi thiết bị kim loại lớn, đường ống, lỗ thông hơi điều hòa, lỗ thông hơi xả, máy tạo khói và các cảnh khác, để tránh rung động thiết bị ảnh hưởng đến hiệu quả phát hiện.l

l

l

l

l Mặt phẳng ăng-ten của sản phẩm và mặt phẳng kim loại (đế nhôm, vỏ sắt) cần có sự chênh lệch độ cao nhất định, khoảng cách khuyến nghị là hơn 0,5mm. Khi cấu trúc sản phẩm, chế độ/mạch nguồn, nắp trước ăng-ten cảm biến, v.v. thay đổi, vui lòng thông báo cho nhà sản xuất cảm biến để xác nhận, để tránh sản phẩm hoạt động không đúng cách. Nếu không, nhà sản xuất sẽ không chịu bất kỳ trách nhiệm tương ứng nào đối với sự bất thường.
