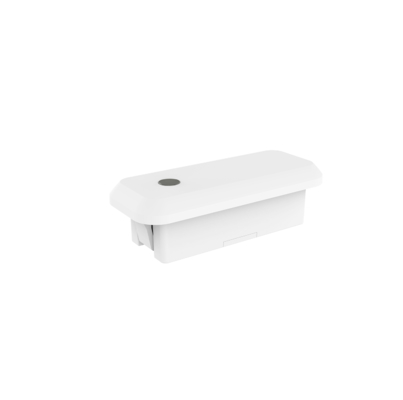

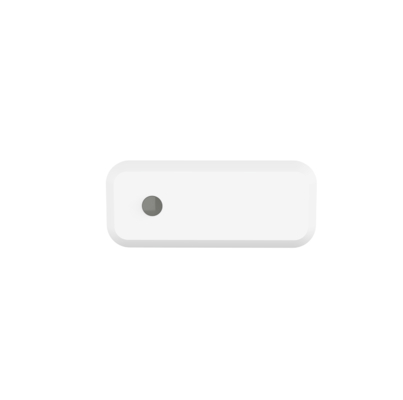

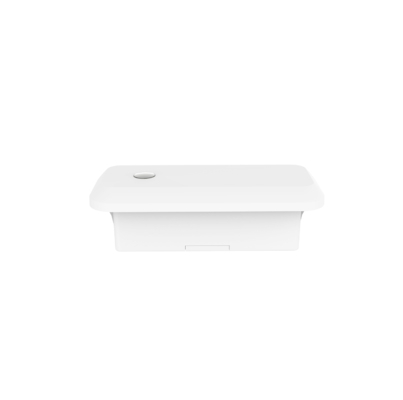

Cảm biến điều chỉnh độ sáng vi sóng 12Vdc với chức năng thu hoạch ánh sáng ban ngày cho đèn panel và đèn tuyến tính

[Sự đặc trưng của sản phẩm]

• Xây dựng- trong cài đặt cảm biến sự hiện diện
• Sử dụng công nghệ ăng-ten vi sóng được cấp bằng sáng chế 24GHz, hỗ trợ chiều cao lắp đặt tối đa 4m
• Với công nghệ RF Đức, 5 năm bảo hành sản phẩm
• Chức năng cảm biến chuyển động, chuyển động nhỏ và ánh sáng ban ngày
• Áp dụng cho phòng vệ sinh, phòng khách, nhà bếp và các môi trường khác, nơi cần phát hiện chuyển động, chuyển động nhỏ
• Điều khiển từ xa có sẵn cho cấu hình tham số

[Parameter]

[Định nghĩa chức năng]

   Động thái lớntín hiệu hoạt động    Nhỏtín hiệu chuyển động duy trì
Sự hiện diện của con người:phát hiện cơ thể con người trong khu vực phát hiện để thực hiệnlớntín hiệu chuyển động(đi bộ)để kích hoạt cảm ứngvàđầu ra mức cao (chẳng hạn như đèn điều khiển bật và tắt), và sau đó phát hiệnchuyển động nhỏcác tín hiệu (thân thể nghiêng về phía trước, phía sau, chuyển động chân tay, lắc đầu, gõ máy, chơi điện thoại di động và các hoạt động khác)các động thái nhỏ)acũng như phát hiện các dấu hiệu quan trọng về hô hấp của con người do khoang bụng, mở rộng ngựcvvđể duy trì sản lượng cao (nhưsĐèn điều khiểnsluôn luôn)

Sự vắng mặt của con người: không có tín hiệu được phát hiện trong khu vực phát hiện và mức đầu ra thấp (đèn điều khiển tắt)

[Biểu đồ]

• Kích thước (đơn vị: mm)

• Chức năng

• Đường dây

[Hướng dẫn cài đặt]

​

[Phạm vi phát hiện]

[Bộ điều khiển từ xa]

[Bắt đầu]

Sau khi bật điện, cảm biến tự động bật ánh sáng ở độ sáng 100% và tự kiểm tra cho 10s. Trong quá trình khởi tạo, cảm biến không thể phát hiện chuyển động.Nó đi vào chế độ cảm biến sau khi khởi động, và trong thời gian đó, đèn duy trì độ sáng 100%.

[Cài đặt mặc định]

Độ nhạy: 100% thời gian chờ: 5 giây cảm biến ánh sáng ban ngày: Khóa thời gian chờ: 0 giây Mức độ mờ chờ: 20%

[Thông báo về đơn]

Tôi.Các cảm biến nên được lắp đặt bởi một thợ điện chuyên nghiệp. Xin hãy tắt nguồn điện trước khi lắp đặt, dây, thay đổi cấu hình.

Tôi.Sản phẩm có khả năng thâm nhập tốt vào nhựa, gỗ, v.v. nhưng ăng-ten mô-đun vi sóng không nên có phụ kiện kim loại hoặc vỏ kim loại, vỏ thủy tinh, v.v. ở phía trước hoặc gần,nếu không nó sẽ ảnh hưởng đến truyền và nhận ăng-ten.

Tôi.Khoảng cách cảm biến sẽ bị ảnh hưởng bởi chiều cao lắp đặt, kích thước của vật thể được phát hiện, tốc độ di chuyển, tác động của môi trường lắp đặt,và khoảng cách cảm biến theo các hướng khác nhau sẽ có một mức độ nhất định của sự biến đổi.

Tôi.Các ánh sáng ban ngày Trong các giai đoạn, khí hậu và môi trường khác nhau, theánh sáng ban ngàyGiá trị được phát hiện bởi cảm biến ánh sáng có thể khác nhau.

Tôi.Khoảng cách lắp đặt của sản phẩm được khuyến cáo là hơn 1,5m; khoảng cách lắp đặt giữa sản phẩm và bộ định tuyến nên hơn 1,5m,để không gây nhiễu cho hoạt động bình thường của cảm biến vi sóng.

Tôi.Phiên bản gắn của sản phẩm (ví dụ như nền nhôm, bảng PCB) cần phải ở một độ cao khác nhau nhất định so với phiên bản ăng-ten của mô-đun vi sóng,và mặt phẳng ăng-ten của mô-đun vi sóng nên cao hơn mặt phẳng gần đó hơn 5mm để đạt được hiệu ứng phát hiện tốt nhất.

Tôi.Nguồn điện điều chỉnh DC với điện áp đầu ra ổn định, dòng điện thấp và hệ số sóngtphải được sử dụng, the sóng của nguồn cung cấp điện nên ít hơn 50mV, và dòng tải tối thiểu của nguồn cung cấp điện nên lớn hơn 120mA,và nó cũng được khuyến cáo để thiết lập một tụ điện phân ít nhất 100uF tại nguồn điện đầu vàoTôi.yVCC.

Tôi.Lắp đặt sản phẩm càng xa càng tốt khỏi các thiết bị kim loại lớn, đường ống dẫn, lỗ thông gió điều hòa không khí, lỗ thông gió, máy hút thuốc và các cảnh khác,để tránh rung động thiết bị ảnh hưởng đến hiệu ứng phát hiện.

Tôi.Mô-đun vi sóng nên tránh gần nguồn cung cấp điện AC, cách xa cầu điều chỉnh nguồn cung cấp điện, biến áp, ống chuyển mạch và các thiết bị công suất cao khác,để tránh các tín hiệu tần số cao can thiệp vào hoạt động bình thường của mô-đun vi sóng.

Tôi.Thiết kế sản phẩm: bề mặt ăng-ten của mô-đun vi sóng và các mạch gần đó để tránh dòng điện lớn, tránh biến áp hoặc các thành phần tần số cao gần đó,Khoảng cách nên hơn 10mm càng xa càng tốt.

Tôi.Khi dây, phía ăng-ten và phía thành phần ở mặt sau của sản phẩm không nên được che phủ bởi dây hoặc có dòng điện lớn chảy qua,để không ảnh hưởng đến hoạt động bình thường của cảm biến.

Tôi.Mặt trước của sản phẩm và gần đó không thể được trang bị phụ kiện kim loại hoặc khối thủy tinh, để không ảnh hưởng đến hoạt động bình thường của cảm biến,trong khi độ dày của nhựa càng tốt để chọn ít hơn 1mm, quá dày sẽ ảnh hưởng đến việc phát hiện các mô-đun vi sóng và hướng; mặt phẳng ăng-ten vi sóng và khoảng cách vỏ nên lớn hơn 3,2mm

Tôi.Bề mặt ăng-ten của sản phẩm và mặt phẳng kim loại (mảng nền nhôm, vỏ sắt) cần có một sự khác biệt chiều cao nhất định, khoảng cách được khuyến cáo là hơn 0,5 mm.

Khi cấu trúc sản phẩm, chế độ cung cấp điện / mạch, nắp trước ăng-ten cảm biến, vv thay đổi, xin vui lòng thông báo cho nhà sản xuất cảm biến để xác nhận, để không gây ra sản phẩm hoạt động không đúng cách.Nếu không, nhà sản xuất không chịu bất kỳ trách nhiệm tương ứng nào cho sự bất thường.
