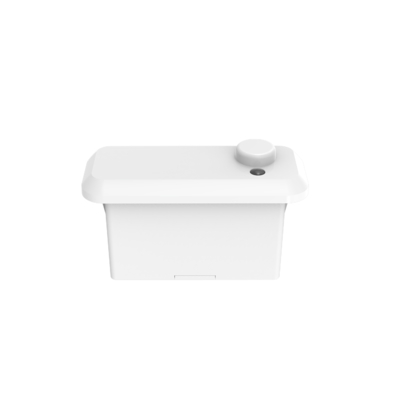

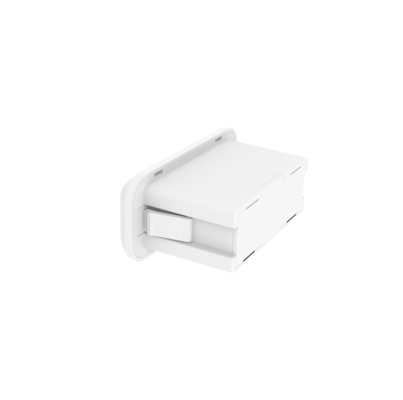

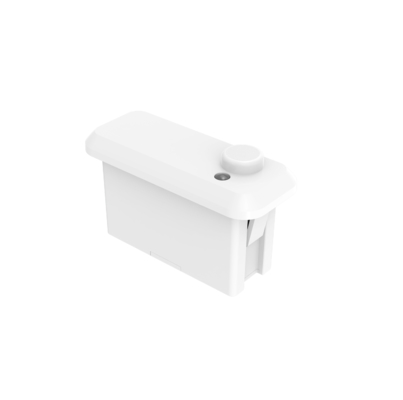

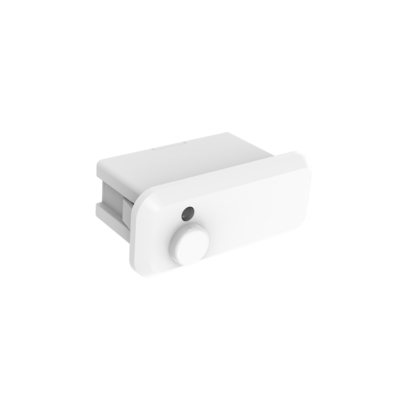

2.4G RF mạng không dây cảm biến vi sóng cho bảng và ánh sáng tuyến tính với chức năng thu hoạch ánh sáng ban ngày

[Tính năng sản phẩm]

• Cảm biến hiện diện tích hợp, giao diện zhaga20 tiêu chuẩn
• Áp dụng công nghệ ăng-ten vi sóng 24GHz được cấp bằng sáng chế, hỗ trợ chiều cao lắp đặt tối đa 4m
• Với công nghệ RF của Đức, bảo hành sản phẩm 5 năm
• Chức năng cảm biến chuyển động, chuyển động nhỏ và ánh sáng ban ngày
• Áp dụng cho phòng tắm, phòng khách, nhà bếp và các môi trường khác nơi cần phát hiện chuyển động, chuyển động nhỏ
• Kết nối mạng theo nhóm bằng 2.4G không dây, không cần ghép nối hoặc cổng.
• Đầu ra 0-10V mờ hoặc PWM mờ, chức năng mờ 2 bước/3 bước.
• Tất cả các thông số cảm biến có thể được thiết lập bằng điều khiển từ xa.

[Thông số]

[Mô tả chức năng]

[Sơ đồ]

• Kích thước (đơn vị: mm)

• Chức năng

• Hệ thống dây điện

• Hướng dẫn cài đặt

[Phạm vi phát hiện]

Chuyển động tín hiệu          Nhỏ tín hiệu chuyển động

Sự hiện diện của con người: phát hiện cơ thể con người trong khu vực phát hiện để thực hiện lớn tín hiệu chuyển động (đi bộ) để kích hoạt cảm ứng và đầu ra mức cao (chẳng hạn như điều khiển đèn bật và tắt), và sau đó phát hiện tín hiệu chuyển động nhỏ (cơ thể nghiêng về phía trước, phía sau, vung tay chân, lắc đầu, gõ phím, chơi điện thoại di động và các chuyển động nhỏ.) as cũng như việc phát hiện các dấu hiệu sinh tồn về hô hấp của con người do khoang bụng, ngực nở rộng etc để duy trì mức đầu ra cao (chẳng hạn nhưs điều khiển ánh sángs luôn bật)

Vắng mặt của con người: không có tín hiệu nào được phát hiện trong khu vực phát hiện và đầu ra mức thấp (điều khiển đèn tắt)

[Từ xa]MH15

MH17

[Khởi tạo]

Sau khi bật nguồn, cảm biến tự động bật đèn ở độ sáng 100% và tự kiểm tra trong 45s-60s. Trong quá trình khởi tạo, cảm biến không thể phát hiện chuyển động. Nó chuyển sang chế độ cảm biến sau khi khởi tạo và trong quá trình đó, đèn duy trì ở độ sáng 100%.

[Cài đặt mặc định]

Độ nhạy: 100%, Thời gian giữ: 5s, Cảm biến ánh sáng ban ngày: Vô hiệu hóa, Thời gian chờ: 0s, Mức độ mờ chờ: 20%

[Thông báo ứng dụng]

l Cảm biến phải được lắp đặt bởi một thợ điện chuyên nghiệp. Vui lòng tắt nguồn trước khi lắp đặt, đấu dây, thay đổi cấu hình.

l Sản phẩm có khả năng xuyên thấu tốt đối với nhựa, gỗ, v.v., nhưng ăng-ten mô-đun vi sóng không được có phụ kiện kim loại hoặc vỏ kim loại, vỏ kính, v.v. ở phía trước hoặc gần trực tiếp, nếu không nó sẽ ảnh hưởng đến việc truyền và nhận của ăng-ten.

l Khoảng cách cảm biến sẽ bị ảnh hưởng bởi chiều cao lắp đặt, kích thước của vật thể được phát hiện, tốc độ di chuyển, tác động của môi trường lắp đặt và khoảng cách cảm biến theo các hướng khác nhau sẽ có một mức độ thay đổi nhất định.

l Ngưỡng ánh sáng ban ngày ở trong môi trường có nắng, không có bóng và điều kiện phản xạ ánh sáng xung quanh. Trong các giai đoạn, khí hậu và môi trường khác nhau, giá trị ánh sáng ban ngày do cảm biến ánh sáng phát hiện có thể khác nhau.

l Khoảng cách lắp đặt của sản phẩm nên lớn hơn 1,5m; khoảng cách lắp đặt giữa sản phẩm và bộ định tuyến phải lớn hơn 1,5m, để không gây nhiễu cho hoạt động bình thường của cảm biến vi sóng.

l Mặt phẳng lắp đặt của sản phẩm (ví dụ: đế nhôm, bảng PCB) cần có sự khác biệt về chiều cao nhất định so với mặt phẳng ăng-ten của mô-đun vi sóng và mặt phẳng ăng-ten của mô-đun vi sóng phải cao hơn mặt phẳng gần đó hơn 5mm để đạt được hiệu quả phát hiện tốt nhất.

l Phải sử dụng nguồn điện được điều chỉnh DC với điện áp đầu ra ổn định, dòng điện thấp và hệ số gợn nhất định, gợn của nguồn điện phải nhỏ hơn 50mV và dòng điện tải tối thiểu của nguồn điện phải lớn hơn 120mA và cũng nên thiết lập một tụ điện phân không nhỏ hơn 100uF tại đầu cuối VCC của nguồn điện đầu vào.

l Lắp đặt sản phẩm càng xa càng tốt khỏi các thiết bị kim loại lớn, đường ống, lỗ thông hơi điều hòa không khí, lỗ thông hơi, máy tạo khói và các cảnh khác, để tránh rung động thiết bị ảnh hưởng đến hiệu quả phát hiện.

l Mô-đun vi sóng nên tránh gần nguồn điện ổ đĩa AC, tránh xa cầu chỉnh lưu, máy biến áp, ống chuyển mạch và các thiết bị công suất cao khác của nguồn điện ổ đĩa, để tránh nhiễu tín hiệu tần số cao đến hoạt động bình thường của mô-đun vi sóng.

l Thiết kế sản phẩm: bề mặt ăng-ten của mô-đun vi sóng và các mạch gần đó để tránh dòng điện lớn chảy, tránh máy biến áp hoặc các linh kiện tần số cao gần đó, khoảng cách nên lớn hơn 10mm càng xa càng tốt.

l Khi đấu dây, mặt ăng-ten và mặt linh kiện ở mặt sau của sản phẩm không được che phủ bởi dây hoặc có dòng điện lớn chạy qua, để không ảnh hưởng đến hoạt động bình thường của cảm biến.

l Mặt trước của sản phẩm và gần đó không được trang bị các phụ kiện kim loại hoặc khối kính, để không ảnh hưởng đến hoạt động bình thường của cảm biến, trong khi độ dày của nhựa càng xa càng tốt để chọn nhỏ hơn 1mm, quá dày sẽ ảnh hưởng đến việc phát hiện các mô-đun vi sóng và tính định hướng; mặt phẳng ăng-ten vi sóng và khoảng cách vỏ phải lớn hơn 3,2mm

l Bề mặt ăng-ten của sản phẩm và mặt phẳng kim loại (đế nhôm, vỏ sắt) cần có sự khác biệt về chiều cao nhất định, khoảng cách khuyến nghị là hơn 0,5mm.

Khi cấu trúc sản phẩm, chế độ/mạch cung cấp điện, nắp trước ăng-ten cảm biến, v.v. thay đổi, vui lòng thông báo cho nhà sản xuất cảm biến để xác nhận, để không làm cho sản phẩm hoạt động không đúng cách. Nếu không, nhà sản xuất không chịu bất kỳ trách nhiệm tương ứng nào đối với sự bất thường.
