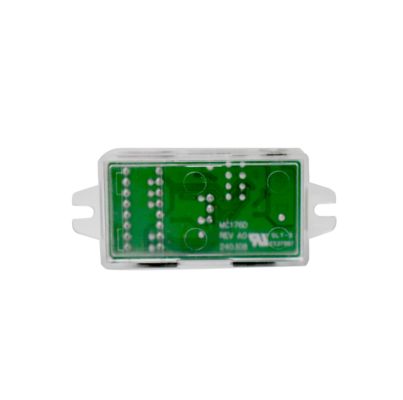

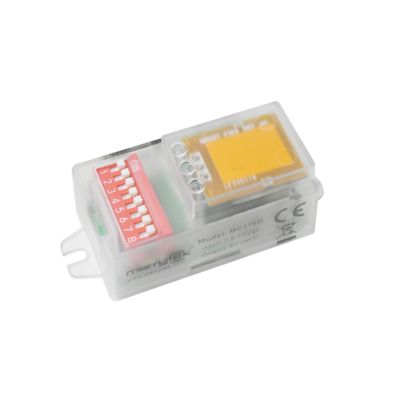

Cảm biến chuyển động vi sóng DC, Có chức năng ưu tiên ánh sáng ban ngày, Cài đặt DIP Switch MC176D

  • Microwave Motion DC Sensor, With Daylight Priority Function, DIP Switch Setting MC176D
  • Microwave Motion DC Sensor, With Daylight Priority Function, DIP Switch Setting MC176D
Nguồn gốc Trung Quốc
Hàng hiệu Merrytek
Chứng nhận CE
Số mô hình MC176D
Số lượng đặt hàng tối thiểu 100pcs
Giá bán Có thể đàm phán
chi tiết đóng gói túi bong bóng + ngăn ngăn + hộp bên ngoài (K=A)
Thời gian giao hàng <i>within 5 working days for sample and small order;</i> <b>trong vòng 5 ngày làm việc đối với mẫu v
Điều khoản thanh toán T/T, Liên minh phương Tây
Khả năng cung cấp 10,000pcs mỗi tháng
Thông tin chi tiết sản phẩm
Điện áp định mức 7,5-13VDC Dòng điện làm việc 16±2mA
Tín hiệu đầu ra Tín hiệu làm mờ 5VPWM Tần số làm việc 5.8GHz ±75MHz, băng tần ISM
Chiều cao lắp đặt 3m (6m tối đa) Nhiệt độ làm việc Tích hợp: -25 ~ 60oC
Trọn đời Bảo hành 5 năm@TA
Làm nổi bật

cảm biến chuyển động vi sóng với thu hoạch ánh sáng ban ngày

,

cảm biến chuyển động DC sóng vi sóng

,

DIP Switch Microwave Sensor
Để lại lời nhắn
Mô tả sản phẩm
Cảm biến chuyển động vi sóng DC, có chức năng ưu tiên ánh sáng ban ngày  và cài đặt DIP Switch
Tính năng sản phẩm
  • Đầu vào 7.5-13VDC, tương thích nguồn DC hoặc có 12VDC
  • Nguồn driver LED cho đầu ra nguồn phụ
  • Tín hiệu làm mờ PWM 5V, làm mờ 3 bước hoặc 2 bước
  • Tất cả cài đặt tham số cảm biến chuyển động bằng DIP
  • Mô-đun ăng-ten trở kháng thấp với thiết kế cột dẫn sáng kích thước nhỏ, có thể giảm lỗ mở của bảng đèn
  • Chức năng ưu tiên ánh sáng ban ngày
Thông số
Đầu vào
Điện áp định mức7.5-13VDC
Dòng hoạt động16±2mA
Điện áp gợn sóng< 100mVp-p
Đầu ra
Tín hiệu đầu raTín hiệu làm mờ PWM 5V
Cảm biến ánh sáng ban ngày
Ngưỡng ánh sáng ban ngày5Lux/15Lux/50Lux/Vô hiệu hóa
Ưu tiên ánh sáng ban ngàyBẬT | TẮT
5Lux15Lux
15Lux50Lux
50Lux100Lux
Mức độ làm mờ25%
Thông số cảm biến
Tần số hoạt động5.8GHz ±75MHz, băng tần ISM
Công suất phátTối đa 1mW.
Vùng phát hiện100%/75%/50%/25%
Thời gian giữ5s/90s/3phút/10phút
Thời gian chờ0s/30s/10phút/+∞
Phạm vi phát hiện (bán kính)Lắp trần cao 3m: r≥4m@0.3m/s, r≥2.5m@1m/s; Lắp ngang cao 2m: r≥8m@0.3m/s, r≥4m@1m/s
Chiều cao lắp đặt3m (Tối đa 6m)
Môi trường
Nhiệt độ hoạt độngTích hợp: -25~60℃
Nhiệt độ lưu trữ-40℃…80℃, độ ẩm ≤85% (không ngưng tụ)
Tiêu chuẩn chứng nhận
Đã chứng nhậnCE, RED (Đang chờ xử lý)
Yêu cầu môi trườngTuân thủ RoHS 2.0, yêu cầu Reach
Xếp hạng IPIP20
Khác
Đấu dâyThiết bị đầu cuối 3 chân 2.0mm
Yêu cầu lắp đặtlắp đặt tích hợp
Yêu cầu đóng góiTúi bong bóng + vách ngăn + hộp ngoài (K=A)
Trọng lượng tịnh13 ±2g
Tuổi thọBảo hành 5 năm @Ta
Mô tả chức năng
MC176DChức năng
Chức năng BẬT/TẮTKhông áp dụng
Chức năng làm mờ hai bướcThời gian chờ được đặt thành "+∞"
Chức năng làm mờ ba bướcThời gian chờ được đặt thành "30S/10phút"
Thu hoạch ánh sáng ban ngàyKhông áp dụng
Ưu tiên ánh sáng ban ngàyThời gian chờ được đặt thành "+∞"
Sơ đồ hoạt động
Chức năng BẬT/TẮT (đặt Thời gian chờ thành "0s")
On/Off function diagram
Chức năng làm mờ 2 bước (đặt Thời gian chờ thành "+∞")
2-step dimming function diagram
Chức năng làm mờ 3 bước (thời gian chờ được đặt thành "10S/1phút/3phút/5phút/10phút/30phút")
3-step dimming function diagram
Ưu tiên ánh sáng ban ngày
Daylight priority function diagram
Sơ đồ
Kích thước (mm)
Product dimensions diagram
Đấu dây, Chức năng
Wiring diagram Function diagram
Cài đặt DIP Switch
Vùng phát hiệnThời gian giữCảm biến ánh sáng ban ngàyThời gian chờ
BậtTắt
Ⅰ BẬT BẬT 100%BẬT BẬT 5SBẬT BẬT 5Lux15LuxBẬT BẬT 0S
Ⅱ - BẬT 75%- BẬT 90S- BẬT 15Lux50Lux- BẬT 30S
Ⅲ BẬT - 50%BẬT - 3phútBẬT - 50Lux100LuxBẬT - 10phút
Ⅳ - - 25%- - 10phút- - Vô hiệu hóa-- - +∞
Sơ đồ bức xạ
Radiation pattern diagram
Khởi tạo

Cảm biến sẽ bật đèn ở độ sáng 100% lần đầu tiên và tắt sau 10 giây. Trong thời gian khởi tạo, sẽ không phát hiện tín hiệu chuyển động bên ngoài.

Cài đặt mặc định

Độ nhạy: 100% Thời gian giữ: 5s Cảm biến ánh sáng ban ngày: Vô hiệu hóa; Thời gian chờ: 0S; Mức độ làm mờ khi chờ: 25%

Lưu ý ứng dụng
  • Cảm biến phải được lắp đặt bởi thợ điện chuyên nghiệp. Vui lòng cắt nguồn điện trước khi lắp đặt, đấu dây, thay đổi cài đặt của DIP switch, v.v.
  • Khoảng cách phát hiện liên quan đến các yếu tố như tốc độ di chuyển của vật thể chuyển động, kích thước của vật thể chuyển động, chiều cao lắp đặt, góc lắp đặt, môi trường lắp đặt có mở hay không và vật liệu của bộ phản xạ.
  • Khi cảm biến vi sóng được lắp đặt trên tường, khoảng cách phát hiện sẽ tăng lên đáng kể so với khi lắp đặt trên trần nhà.
  • Các tham số cảm biến có thể cần được cấu hình lại trong các môi trường lắp đặt khác nhau, vui lòng tham khảo hướng dẫn sau hoặc liên hệ với nhà sản xuất.
  • Cảm biến này chỉ dành cho sử dụng trong nhà, gió và mưa ngoài trời, và các vật thể chuyển động xung quanh có thể gây ra kích hoạt sai.
  • Chiều cao lắp đặt của sản phẩm cảm biến không được vượt quá 6 mét, và chiều cao tối ưu là 3 mét; khoảng cách giữa hai cảm biến phải lớn hơn 3 mét.
  • Khi cảm biến được lắp đặt trong đèn kim loại, trên bề mặt phản xạ kim loại hoặc trong môi trường kín hẹp, sóng vi ba sẽ phản xạ nhiều lần và gây ra kích hoạt sai.
  • Vui lòng đảm bảo rằng không có tín hiệu chuyển động nào như quạt, động cơ DC, đường ống thoát nước, cửa gió, v.v. xung quanh cảm biến, nếu không cảm biến có thể gây ra kích hoạt sai.
  • Sóng vi ba không thể xuyên qua kim loại, tránh lắp đặt trong đèn kim loại kín hoặc bán kín, và không có kim loại hoặc kính che sản phẩm.
  • Cảm biến với driver PWM / 0-10V khác nhau, hiệu ứng ánh sáng yếu có thể khác nhau.
  • Phải sử dụng nguồn điện ổn áp DC có điện áp đầu ra ổn định và hệ số gợn sóng thấp. Độ gợn sóng của nguồn điện phải nhỏ hơn 100mV; dòng tải phải lớn hơn 25mA.
  • Thông số kỹ thuật và thông số sản phẩm có thể được tối ưu hóa mà không cần thông báo trước.
