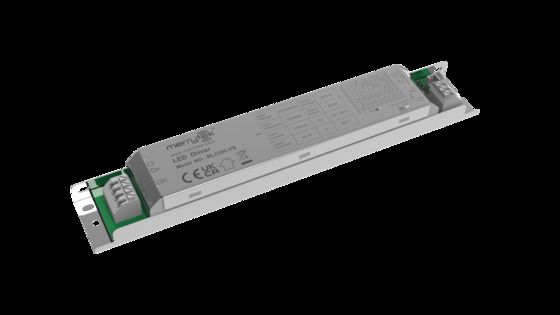

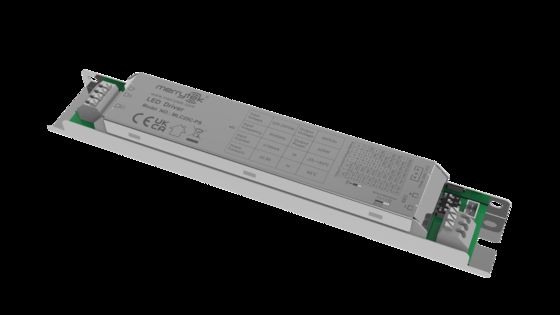

Động cơ điều khiển LED DIM cảm biến cách ly 25W, Với PWM Dimming Terminal, 300-700mA Hiện tại MLC25C-PS

  • 25W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 300-700mA Current MLC25C-PS
  • 25W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 300-700mA Current MLC25C-PS
Nguồn gốc Thâm Quyến, Trung Quốc
Hàng hiệu Merrytek
Chứng nhận CE、UKCA、SAA
Số mô hình MLC25C-PS
Số lượng đặt hàng tối thiểu 100pcs
Giá bán Có thể đàm phán
chi tiết đóng gói Bao PE, bìa carton (K=A)
Thời gian giao hàng 1, mẫu và đơn đặt hàng nhỏ: Trong vòng 5 ngày làm việc sau khi nhận được thanh toán của bạn. 2, Đơn
Điều khoản thanh toán T/t
Khả năng cung cấp 10000 PC/tháng
Thông tin chi tiết sản phẩm
cơn thịnh nộ điện áp 220-240Vac 50Hz/60Hz Nguồn dự phòng .50,5W（Trang bị đầu chia cảm biến Merrytek 5,8GHz）
Hệ số công suất ≥0,95 (tải tối đa 230V) Mô hình làm việc Dòng điện không đổi
nhấp nháy 5% Xếp hạng IP IP20
Trọn đời Bảo hành 5 năm @Ta 230V đầy tải
Làm nổi bật

25W isolated LED driver

,

PWM dimming sensor driver

,

300-700mA LED driver
Để lại lời nhắn
Mô tả sản phẩm
25W Trình điều khiển LED cảm biến cách ly, có đầu nối điều chỉnh độ sáng PWM, dòng điện 300-700mA
Tính năng sản phẩm
  • Khung mạch hai giai đoạn cách ly, điều chỉnh độ sáng hoàn toàn và không nhấp nháy.
  • Hỗ trợ công tắc DIP để cài đặt các mức dòng điện.
  • Hỗ trợ nguồn phụ 12V, với đầu cảm biến tách rời có thể đạt được chức năng cảm biến tích hợp.
  • Trang bị cổng điều khiển điều chỉnh độ sáng PWM.
  • Thích hợp cho các mô-đun cảm biến vi sóng hoặc mô-đun thông minh không dây khác nhau.
Thông số
Dòng sản phẩm MLC25C-PS
Điện áp định mức 220-240V AC 50Hz/60Hz
Công suất chờ ≤0.5W (Trang bị đầu cảm biến Merrytek 5.8Ghz)
Sóng hài 1KV(L/N,EN61000-4-5)
Hệ số công suất ≥0.95 (230V Tải tối đa)
Dòng điện đầu vào ≤0.13A @230VAC tải đầy
Dòng điện khởi động <15A(100us nửa dòng)@230V AC
Hiệu suất làm việc ≥84% (230V Tải tối đa)
Đầu ra
Chế độ làm việc CC
Loại tải LED
Nhấp nháy ≤5%
Độ chính xác dòng điện không đổi Độ chính xác dòng điện không đổi ±5%
Thông số trình điều khiển phụ Dòng điện 12VDC: Tối đa 100mA
Điện áp đầu ra không tải Tối đa 60VDC
Công suất tải đầy Tối đa 25W
Dòng tải 300mA / 350mA / 400mA / 450mA 500mA / 550mA / 600mA / 650mA 700mA
Phạm vi điện áp đầu ra tải 300mA / 9-42VDC 350mA / 9-42VDC 400mA / 9-42VDC 450mA / 9-42VDC 500mA / 9-42VDC 550mA / 9-42VDC 600mA / 9-42VDC 650mA / 9-38VDC 700mA / 9-36VDC
Yêu cầu bảo vệ bất thường
Chế độ bảo vệ Bảo vệ quá áp đầu vào | Bảo vệ không tải đầu vào | Bảo vệ ngắn mạch đầu vào
Yêu cầu môi trường
Nhiệt độ hoạt động Tích hợp: -25…+50℃
Nhiệt độ vỏ tối đa (Tc) 85℃
Nhiệt độ/độ ẩm lưu trữ -40℃…+80℃ Độ ẩm: ≤85% (không ngưng tụ)
Tiêu chuẩn chứng nhận
Chứng nhận CE,UKCA,SAA
Yêu cầu môi trường RoHS2.0, Yêu cầu Reach
Tiêu chuẩn an toàn (LVD) EN61347-1, EN61347-2-13
Tiêu chuẩn EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
Điện áp chịu đựng Sơ cấp sang thứ cấp: 3.75KVAC Sơ cấp sang đất: 1.5KVAC
Chỉ số IP IP20
Danh mục sản phẩm Lớp I
Khác
Phương pháp đấu dây Đầu nối nhấn, đường kính dây: 0.5-1.0mm2
Lắp đặt Tích hợp
Đóng gói Vách ngăn túi PE, thùng carton (K=A)
Trọng lượng tịnh 144.5±5g
Tuổi thọ Bảo hành 5 năm @Ta 230V tải đầy
Ghép nối đầu tách rời
MC002D 6 MC087D 1 MC087D RC MC131D A&B
MC137D A&B MSA207D MC068D RC MC116D RC
MC116D B1
Thông tin sản phẩm

Đấu dây và chức năng

Wiring diagram for 25W Isolated Sensor DIM Led Driver
Function diagram for 25W Isolated Sensor DIM Led Driver

Kích thước (Đơn vị:mm)

Dimension diagram for 25W Isolated Sensor DIM Led Driver
Đường cong thông số
Parameter curve diagram for MLC25C-PS Additional parameter curve diagram for MLC25C-PS
Đường cong tuổi thọ
Life time curve diagram for 25W Isolated Sensor DIM Led Driver
Cài đặt dòng điện đầu ra
Dòng điện đầu ra Phạm vi điện áp S1 S2 S3 S4
300mA 9-42V - - - -
350mA 9-42V - - - ON
400mA 9-42V - - ON -
450mA 9-42V - - ON ON
500mA 9-42V - ON ON -
550mA 9-42V - ON ON ON
600mA 9-42V ON - ON ON
650mA 9-38V ON ON ON -
700mA 9-36V ON ON ON ON
Khởi tạo

Khi bật nguồn, đèn sáng ổn định. Khi cảm biến được cấu hình, nó sẽ thay đổi theo trạng thái của cảm biến.

Cài đặt mặc định

Điều chỉnh mức dòng điện tương ứng theo đơn đặt hàng hoặc yêu cầu của khách hàng.

Lưu ý ứng dụng
  • Vui lòng sử dụng sản phẩm này theo thông số kỹ thuật. Có thể xảy ra lỗi nếu sản phẩm được sử dụng ngoài điều kiện sử dụng.
  • Sản phẩm nên được lắp đặt bởi thợ điện chuyên nghiệp. Vui lòng tắt nguồn trước khi lắp đặt, đấu dây, thay đổi cài đặt của công tắc DIP.
  • Chuỗi LED tải phải được kết nối trước, sau đó bật nguồn đầu vào, nếu không có thể làm hỏng chuỗi LED.
  • Sau khi nguồn đầu vào của trình điều khiển LED bị tắt, sẽ có điện áp dư ở đầu ra, có thể duy trì trong khoảng 3 phút.
