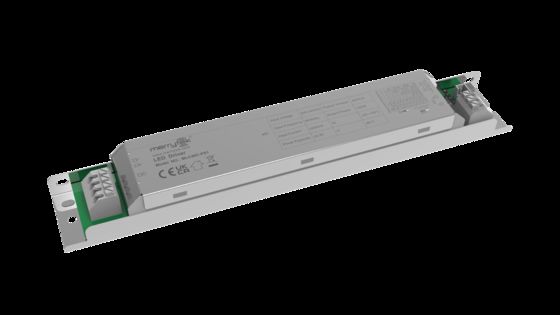

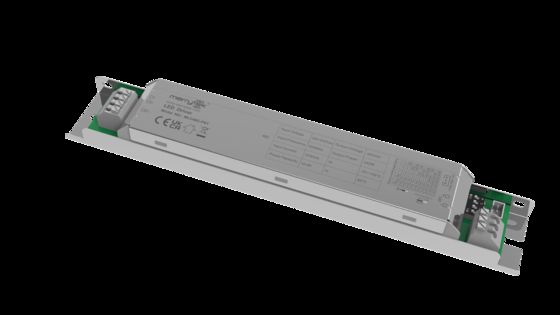

Máy điều khiển LED DIM cảm biến cách ly 45W, Với PWM Dimming Terminal, 600-1050mA Hiện tại MLC40C-PS1

  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
Nguồn gốc Thâm Quyến, Trung Quốc
Hàng hiệu Merrytek
Chứng nhận CE、UKCA、SAA
Số mô hình MLC40C-PS1
Số lượng đặt hàng tối thiểu 100pcs
Giá bán Có thể đàm phán
chi tiết đóng gói Bao PE, bìa carton (K=A)
Thời gian giao hàng 1, mẫu và đơn đặt hàng nhỏ: Trong vòng 5 ngày làm việc sau khi nhận được thanh toán của bạn. 2, Đơn
Điều khoản thanh toán T/t
Khả năng cung cấp 10000 PC/tháng
Thông tin chi tiết sản phẩm
cơn thịnh nộ điện áp 220-240Vac 50Hz/60Hz Nguồn dự phòng .50,5W（Trang bị đầu chia cảm biến Merrytek 5,8GHz）
Hệ số công suất ≥0,95 (tải tối đa 230V) Mô hình làm việc Dòng điện không đổi
nhấp nháy 5% Xếp hạng IP IP20
Trọn đời Bảo hành 5 năm @Ta 230V đầy tải
Làm nổi bật

45W isolated LED driver

,

PWM dimming sensor driver

,

600-1050mA LED driver
Để lại lời nhắn
Mô tả sản phẩm
Động cơ dẫn đầu cảm biến DIM biệt lập 45W, với PWM Dimming Terminal, dòng điện 600-1050mA
Tính năng sản phẩm
  • Khung mạch hai giai đoạn cô lập, tối hoàn toàn và không nhấp nháy
  • Hỗ trợ DIP chuyển đổi để thiết lập các bánh răng hiện tại
  • Hỗ trợ nguồn điện phụ trợ 12V, với đầu phân chia cảm biến có thể đạt được chức năng cảm biến tích hợp
  • Thiết bị cổng điều khiển làm mờ PWM
  • Thích hợp cho các cảm biến vi sóng khác nhau hoặc các mô-đun thông minh không dây
Các thông số kỹ thuật
Dòng sản phẩm MLC40C-PS1
Điện áp định số 220-240V AC 50Hz/60Hz
Năng lượng dự phòng ≤ 0,5W ((Hỗ trợ đầu phân chia cảm biến Merrytek 5.8Ghz)
Tăng 1KV ((L/N,EN61000-4-5)
Nhân tố công suất ≥ 0,95 (230V tải tối đa)
Điện vào ≤0,23A @230VAC tải đầy đủ
Dòng điện vào < 20A ((100us nửa dòng) @ 230V AC
Hiệu quả làm việc ≥86% (230V tải tối đa)
Sản lượng
Mô hình làm việc CC
Loại tải Đèn LED
Flick ≤ 5%
Độ chính xác dòng điện không đổi Độ chính xác dòng điện liên tục ± 5%
Các thông số lái xe phụ trợ Dòng điện 12VDC: 100mA tối đa
Điện áp đầu ra không tải 60VDC tối đa
Năng lượng tải đầy đủ 40W tối đa
Dòng tải 600mA / 650mA / 700mA / 750mA 800mA / 850mA / 900mA / 950mA 1000mA / 1050mA
Phạm vi điện áp đầu ra tải 600mA / 9-42VDC 650mA / 9-42VDC 700mA / 9-42VDC 750mA / 9-42VDC 800mA / 9-42VDC 850mA / 9-42VDC 900mA / 9-42VDC 950mA / / 9-42VDC 1000mA / 9-40VDC
Yêu cầu bảo vệ bất thường
Chế độ bảo vệ Bảo vệ điện áp quá tải đầu vào Bảo vệ không tải đầu vào Bảo vệ mạch ngắn đầu vào
Yêu cầu về môi trường
Nhiệt độ hoạt động Được tích hợp: -25...+50°C
Nhiệt độ vỏ tối đa ((Tc) 85°C
Nhiệt độ lưu trữ / độ ẩm -40°C...+80°C Độ ẩm: ≤85% (không ngưng tụ)
Tiêu chuẩn chứng nhận
Giấy chứng nhận CE,UKCA,SAA
Yêu cầu về môi trường RoHS2.0, Yêu cầu phạm vi
Tiêu chuẩn an toàn (LVD) EN61347-1, EN61347-2-13
Tiêu chuẩn EMC Định nghĩa của các loại sản phẩm
Chống điện áp Từ đầu đến thứ cấp: 3.75KVAC Từ đầu đến mặt đất:1.5KVAC
Xếp hạng IP IP20
Nhóm sản phẩm Lớp I
Các loại khác
Phương pháp dây điện Điểm cuối của máy in, đường kính dây:0.5-1.0mm2
Cài đặt Xây dựng trong
Gói Bao bì PE, carton ((K=A)
Trọng lượng ròng 174±5g
Tuổi thọ Bảo hành 5 năm@Ta 230V tải đầy đủ
Sự phân chia đầu
MC002D 6 MC087D 1 MC087D RC MC131D A&B
MC137D A&B MSA207D MC068D RC MC116D RC
MC116D B1
Thông tin sản phẩm
Sợi dây và chức năng
Wiring diagram for 45W Isolated Sensor DIM Led Driver Functional diagram of 45W Isolated Sensor DIM Led Driver
Kích thước (Đơn vị:mm)
Dimension diagram of 45W Isolated Sensor DIM Led Driver
Đường cong tham số
Parameter curve diagram for MLC40C-PS1 Additional parameter curve for MLC40C-PS1
Đường cong thời gian sống
Life time curve diagram for 45W Isolated Sensor DIM Led Driver
Cài đặt dòng đầu ra
Điện lượng đầu ra Phạm vi điện áp S1 S2 S3 S4
600mA 9-42V - - - -
650mA 9-42V - - - ON
700mA 9-42V - - ON -
750mA 9-42V - - ON ON
800mA 9-42V - ON - ON
850mA 9-42V - ON ON -
900mA 9-42V - ON ON ON
950mA 9-42V ON ON - ON
1000mA 9-40V ON ON ON -
1050mA 9-38V ON ON ON ON
Bắt đầu

Khi được bật, nó luôn bật. Khi cảm biến được cấu hình, nó thay đổi theo trạng thái của cảm biến.

Cài đặt mặc định

Điều chỉnh bánh răng hiện tại tương ứng theo đơn đặt hàng hoặc nhu cầu của khách hàng.

Thông báo về đơn
  • Vui lòng sử dụng sản phẩm này theo thông số kỹ thuật.
  • Sản phẩm nên được lắp đặt bởi một thợ điện chuyên nghiệp. Xin hãy tắt nguồn điện trước khi lắp đặt, dây điện, thay đổi cài đặt các công tắc DIP.
  • Các dây LED tải phải được kết nối đầu tiên, và sau đó bật nguồn đầu vào, nếu không nó có thể làm hỏng dây LED.
  • Sau khi đầu vào ổ LED được tắt, sẽ có điện áp còn lại ở đầu đầu ra, có thể duy trì trong khoảng 3 phút.
