Tất cả sản phẩm
Người liên hệ : June Zhao

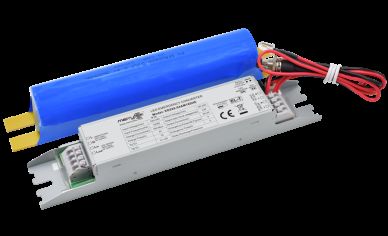

Bộ khẩn cấp 3W Tiêu chuẩn và Tự kiểm tra với thời gian hoạt động 3 giờ và đầu ra 80-200Vdc

  • 3W Standard and Self Test emergency packs with 3 hours duration time and 80-200Vdc output
Nguồn gốc Trung Quốc
Hàng hiệu Merrytek
Chứng nhận CE, UKCA, UN38.3,MSDS
Số mô hình KE028-03AM180HE
Số lượng đặt hàng tối thiểu 100
Giá bán Có thể đàm phán
chi tiết đóng gói Trước tiên được đóng gói trong túi bong bóng, sau đó được gia cố bằng thùng carton để đóng gói bên n
Thời gian giao hàng 1, mẫu và đơn đặt hàng nhỏ: Trong vòng 5 ngày làm việc sau khi nhận được thanh toán của bạn. 2, Đơn
Điều khoản thanh toán T/T hoặc Liên minh phương Tây
Khả năng cung cấp 10,000pcs mỗi tháng
Thông tin chi tiết sản phẩm
Điện áp đầu vào định mức 220-240Vac 50Hz /60Hz Nguồn điện khẩn cấp 3W (có thể tùy chỉnh)
Thời gian khẩn cấp 180min (Có thể được tùy chỉnh) Bảo hành 5 năm (bao gồm pin)
Điện áp đầu ra tải 80-200Vdc Nhiệt độ làm việc 0oC ~ 50oC
Xếp hạng IP IP20 Loại pin LifePO4 6.4V 1800mAh
Làm nổi bật

Máy điều khiển khẩn cấp LED 3W

,

Bộ đèn khẩn cấp tự kiểm tra

,

Bộ điều khiển khẩn cấp 80-200Vdc
Để lại lời nhắn
Mô tả sản phẩm
Bộ khẩn cấp tiêu chuẩn và tự kiểm tra 3W với thời gian hoạt động 3 giờ và đầu ra 80-200Vdc
Tổng quan sản phẩm

Nguồn cấp khẩn cấp LED đầu ra công suất không đổi với dải điện áp đầu ra rộng, có tính năng chuyển mạch rơ-le đầu vào và công nghệ pin LiFePO4 hiệu suất cao.

  • Chuyển mạch rơ-le đầu vào
  • Pin LiFePO4 an toàn cao, hiệu suất cao, tuổi thọ dài
  • Hệ thống quản lý pin tích hợp
  • Lựa chọn kiểm tra thủ công và tự kiểm tra
Thông số kỹ thuật
Thông số bộ sạc
Thông số KE028 02AM180HE 03AM180HE 04AM180HE 05AM180HE
Điện áp đầu vào định mức 220-240Vac 50Hz/60Hz
Dòng điện đầu vào định mức Tối đa 0.06A @230Vac
Dòng khởi động đầu vào 10A (chiều rộng xung 100us 50% Ipeak) @230Vac (Khởi động nguội ở tải đầy)
Hệ số công suất ≥0.5@230Vac
Công suất đầu vào <4W@230Vac
Dòng sạc pin 200mA 200mA 350mA 350mA
Thời gian sạc pin Tối đa 24 giờ.
Thông số bộ khẩn cấp
Thông số Thông số kỹ thuật (đầu cuối/dây dẫn)
Chế độ hoạt động Chế độ khẩn cấp
Loại tải LED
Công suất khẩn cấp 2W | 2.5W | 4W | 5W
Thời gian khẩn cấp 3 giờ
Dòng đầu ra tải 25-10mA | 31-12mA | 50-20mA | 57-23mA
Điện áp đầu ra tải 80-200Vdc
Thông số pin
Thông số Thông số kỹ thuật (đầu cuối/dây dẫn)
LiFePO4 (Dung lượng pin đáp ứng thời gian khẩn cấp ở 25℃) 6.4V 1.8Ah | 6.4V 1.8Ah | 6.4V 3.6Ah | 6.4V 3.6Ah
Bảo hành pin Bảo hành 5 năm @5~60℃
Yêu cầu trình điều khiển ngoại lệ
Thông số Thông số kỹ thuật (đầu cuối/dây dẫn)
Dòng điện đột biến 8A
Dòng điện đầu vào Tối đa 3A
Dòng điện đầu ra Tối đa 2A
Chỉ báo LED (Kiểm tra thủ công)
Trạng thái Chỉ báo
Đang sạc Đèn xanh
Lỗi Đèn xanh tắt
Kiểm tra chức năng khẩn cấp
Loại kiểm tra Cài đặt
Kiểm tra thủ công Mặc định
Tự động kiểm tra Có thể cài đặt
Chỉ báo tự động kiểm tra
Lỗi/Kiểm tra/Trạng thái Nguyên nhân Trạng thái chỉ báo sạc
Pin đã sạc đầy và hoạt động Sử dụng hàng ngày tiêu chuẩn Xanh đặc
Sạc pin Sạc ban đầu/Bổ sung pin Nhấp nháy xanh 1 giây bật 1 giây tắt
Tự động kiểm tra 3 giờ (mỗi 12 tháng) Tự kiểm tra định kỳ Nhấp nháy xanh 3 giây bật 1 giây tắt
Tự động kiểm tra 5 phút (mỗi 30 ngày) Tự kiểm tra định kỳ Nhấp nháy xanh 3 giây bật 3 giây tắt
Lỗi kiểm tra thời gian hoạt động Kiểm tra tự động thất bại Nhấp nháy đỏ 0.5 giây bật 0.5 giây tắt
Lỗi LED Không cắm hoặc bị hỏng/lỗi Nhấp nháy đỏ 2 giây bật - 2 giây tắt
Pin bị ngắt kết nối/lỗi Không cắm hoặc bị hỏng/lỗi Đỏ đặc
Các tính năng bảo vệ khẩn cấp
Loại bảo vệ Có sẵn
Bảo vệ pin sạc quá mức/xả sâu Có
Bảo vệ quá áp đầu ra Có
Bảo vệ quá tải đầu ra Có
Bảo vệ ngắn mạch đầu ra Có
Môi trường hoạt động
Thông số Thông số kỹ thuật (đầu cuối/dây dẫn)
Nhiệt độ/độ ẩm hoạt động 0℃…+50℃, Độ ẩm: 20%-75% (không ngưng tụ)
Nhiệt độ/độ ẩm lưu trữ -5℃-35℃
Nhiệt độ tối đa vỏ (Tc) 75℃
Tuân thủ an toàn & EMC
Tiêu chuẩn/Thông số Thông số kỹ thuật (đầu cuối/dây dẫn)
Điện áp chịu đựng 3000Vac 5mA 60s (Đầu vào "L N" - đầu ra "SEC+ SEC-")
Tiêu chuẩn an toàn EN61347-1, 60598-2-22, 61347-2-7, 62034
Tiêu chuẩn EMC EN55015, EN61000-3-2, EN61000-3-3
Tiêu chuẩn pin UN38.3
Yêu cầu bảo vệ môi trường Tuân thủ RoHS
Chứng nhận CE
Thông số vật lý
Thông số Thông số kỹ thuật (đầu cuối/dây dẫn)
Đầu cuối nhấn, đường kính dây: 0.5-0.75mm² Xếp hạng IP
IP20 Loại bảo vệ
Lớp 2 Loại lắp đặt
Lắp đặt tích hợp Kích thước lắp đặt
146×30×22.5mm Yêu cầu đóng gói
Hộp trắng + Hướng dẫn sử dụng + vách ngăn + thùng carton ngoài (K=A) Trọng lượng
75g (trình điều khiển) Tuổi thọ
5 năm @Ta Kích thước
Sơ đồ kích thước bộ chuyển đổi LED (Đơn vị: mm)

Sơ đồ kích thước pin (Đơn vị: mm)

Bộ khẩn cấp 3W Tiêu chuẩn và Tự kiểm tra với thời gian hoạt động 3 giờ và đầu ra 80-200Vdc 0

Hình A

Bộ khẩn cấp 3W Tiêu chuẩn và Tự kiểm tra với thời gian hoạt động 3 giờ và đầu ra 80-200Vdc 1
Hình B
Bộ khẩn cấp 3W Tiêu chuẩn và Tự kiểm tra với thời gian hoạt động 3 giờ và đầu ra 80-200Vdc 2
Hình C
Bộ khẩn cấp 3W Tiêu chuẩn và Tự kiểm tra với thời gian hoạt động 3 giờ và đầu ra 80-200Vdc 3
Hình D
Bộ khẩn cấp 3W Tiêu chuẩn và Tự kiểm tra với thời gian hoạt động 3 giờ và đầu ra 80-200Vdc 4
Sơ đồ đấu dây
Sơ đồ đấu dây bộ chuyển đổi LED Tùy chọn 1

HOẶC

Bộ khẩn cấp 3W Tiêu chuẩn và Tự kiểm tra với thời gian hoạt động 3 giờ và đầu ra 80-200Vdc 5

Sơ đồ đấu dây bộ chuyển đổi LED Tùy chọn 2

Trao đổi cài đặt kiểm tra thủ công và tự động

Bộ khẩn cấp 3W Tiêu chuẩn và Tự kiểm tra với thời gian hoạt động 3 giờ và đầu ra 80-200Vdc 6
Chuẩn bị dây
Bộ khẩn cấp 3W Tiêu chuẩn và Tự kiểm tra với thời gian hoạt động 3 giờ và đầu ra 80-200Vdc 7
Loại dây đặc hoặc dây bện: 0.5 - 0.75mm²
Bộ khẩn cấp 3W Tiêu chuẩn và Tự kiểm tra với thời gian hoạt động 3 giờ và đầu ra 80-200Vdc 8
  • Để truy cập hoặc tháo dây khỏi các đầu cuối, hãy sử dụng tua vít để nhấn các nút xuống
  • Hướng dẫn vận hành và kiểm tra thủ công
Trước khi lắp đặt, đặt chân cắm ngắn: Kiểm tra thủ công.
  1. Kết nối dây theo sơ đồ đấu dây.
  2. Bật nguồn L, N, Bật công tắc S1. Sau đó đèn tải sẽ bật, đèn báo trình điều khiển khẩn cấp sẽ sáng xanh, nguồn cấp khẩn cấp đang sạc bình thường. Tắt công tắc S1, và đèn tải sẽ tắt.
  3. Mô phỏng khẩn cấp: Bật nguồn, đèn tải bật, nhấn công tắc (TEST SWITCH), sau đó chuyển sang chế độ khẩn cấp, đèn báo của trình điều khiển khẩn cấp sẽ tắt. Thả công tắc (TEST SWITCH), sau đó đèn được cấp nguồn bởi trình điều khiển LED, và đèn báo sẽ bật.
  4. Hướng dẫn vận hành và kiểm tra tự động
Trước khi lắp đặt, đặt chân cắm mở: Kiểm tra tự động.
  1. Kết nối dây theo sơ đồ đấu dây. Tháo công tắc kiểm tra trên Trình điều khiển khẩn cấp LED.
  2. Bật nguồn L, N, bắt đầu đồng hồ và tự kiểm tra định kỳ. Để thay pin, hãy tắt nguồn cấp và đặt lại thời gian.
  3. Thông báo ứng dụng pin
Pin nên được sạc và xả hai lần một năm trong điều kiện sử dụng bình thường.
  • Không kết nối với mạch khi pin không sử dụng để tránh pin bị xả quá mức do tiêu thụ tự thân của bảng mạch.
  • Vui lòng giữ pin tránh xa nguồn nhiệt khi lắp đặt và sử dụng, và chỉ cho phép sử dụng trong một phạm vi nhiệt độ làm việc nhất định.
  • Pin nên được bảo quản trong môi trường mát mẻ và khô ráo.
  • Sau thời gian lưu trữ dài, pin được sử dụng theo chu kỳ mỗi 12 tháng theo yêu cầu.
  • Nguồn điện AC bị tắt, và đồng hồ chạy trong 7 ngày. Bật nguồn và đặt lại thời gian. Để thay pin, hãy tắt nguồn cấp và đặt lại thời gian.
  • Lưu ý: Tất cả các thông số được kiểm tra ở điện áp đầu vào 230Vac, nhiệt độ môi trường 25℃, trừ khi có quy định khác.
