Được chứng nhận Dali2 & D4i, Cảm biến chuyển động PIR có thể điều chỉnh độ sáng, Ổ cắm Zhaga Book20, Play & Plug

  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug
Nguồn gốc Thâm Quyến, Trung Quốc
Hàng hiệu Merrytek
Chứng nhận CE
Số mô hình MDA182D hồng ngoại
Số lượng đặt hàng tối thiểu 100
Giá bán Có thể đàm phán
chi tiết đóng gói Tấm ốp + Thùng Carton(K=A)
Thời gian giao hàng 1, Sample và nhỏ để: Trong vòng 5 ngày làm việc sau khi nhận được thanh toán của bạn ((nếu trong kho
Điều khoản thanh toán T/T
Khả năng cung cấp 10000/tháng
Thông tin chi tiết sản phẩm
Điện áp định mức 12-24V DC Hoạt động hiện tại 12±5mA@16VDC
Điện áp gợn <100mvp-p Tín hiệu đầu ra DALI mờ
Chế độ phát hiện Phát hiện PIR Chiều cao lắp đặt Điển hình 3m (Tối đa 4m)
Xếp hạng IP IP20 Trọn đời Bảo hành 5 năm @TA (trong nhà)
Làm nổi bật

Cảm biến chuyển động DALI có thể điều chỉnh độ sáng PIR

,

đầu dò chuyển động ổ cắm Zhaga Book20

,

cảm biến cắm phát được chứng nhận D4i
Để lại lời nhắn
Mô tả sản phẩm

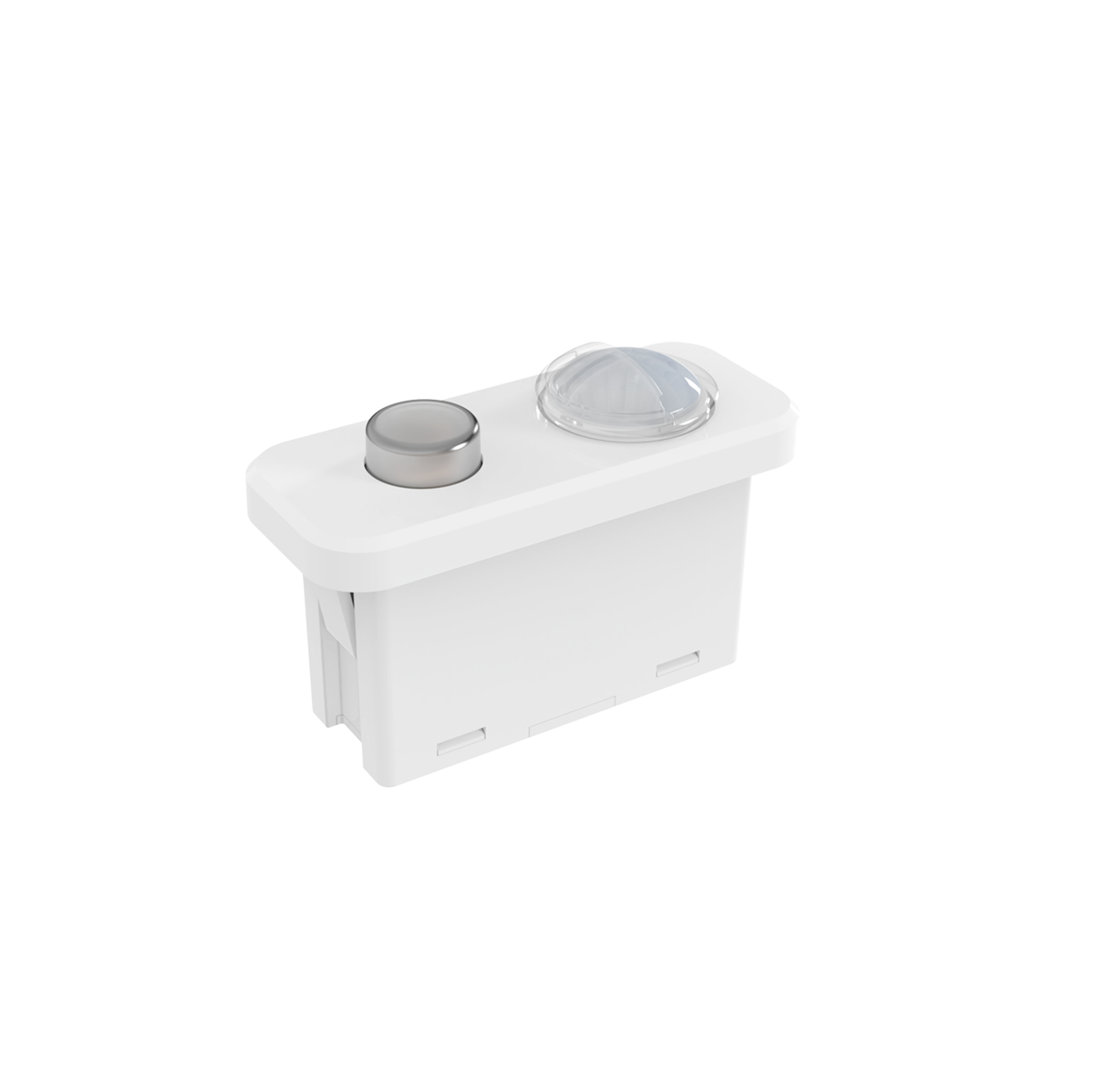

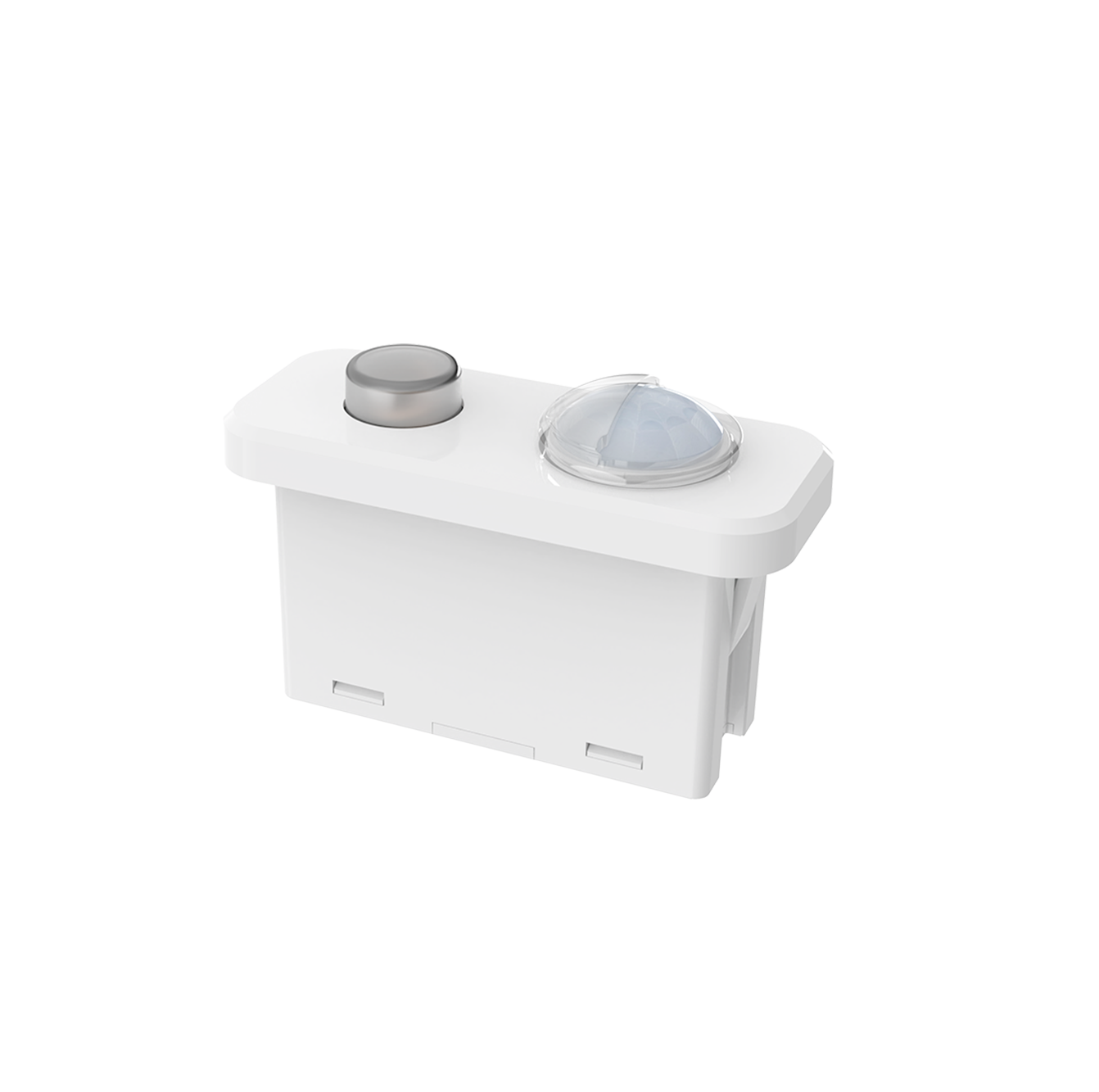

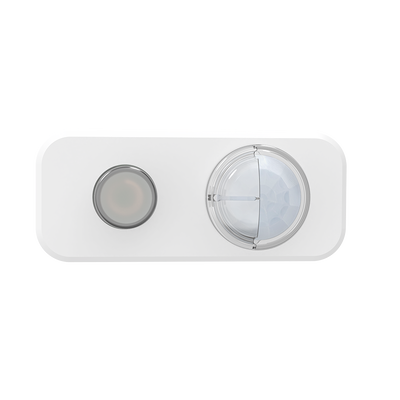

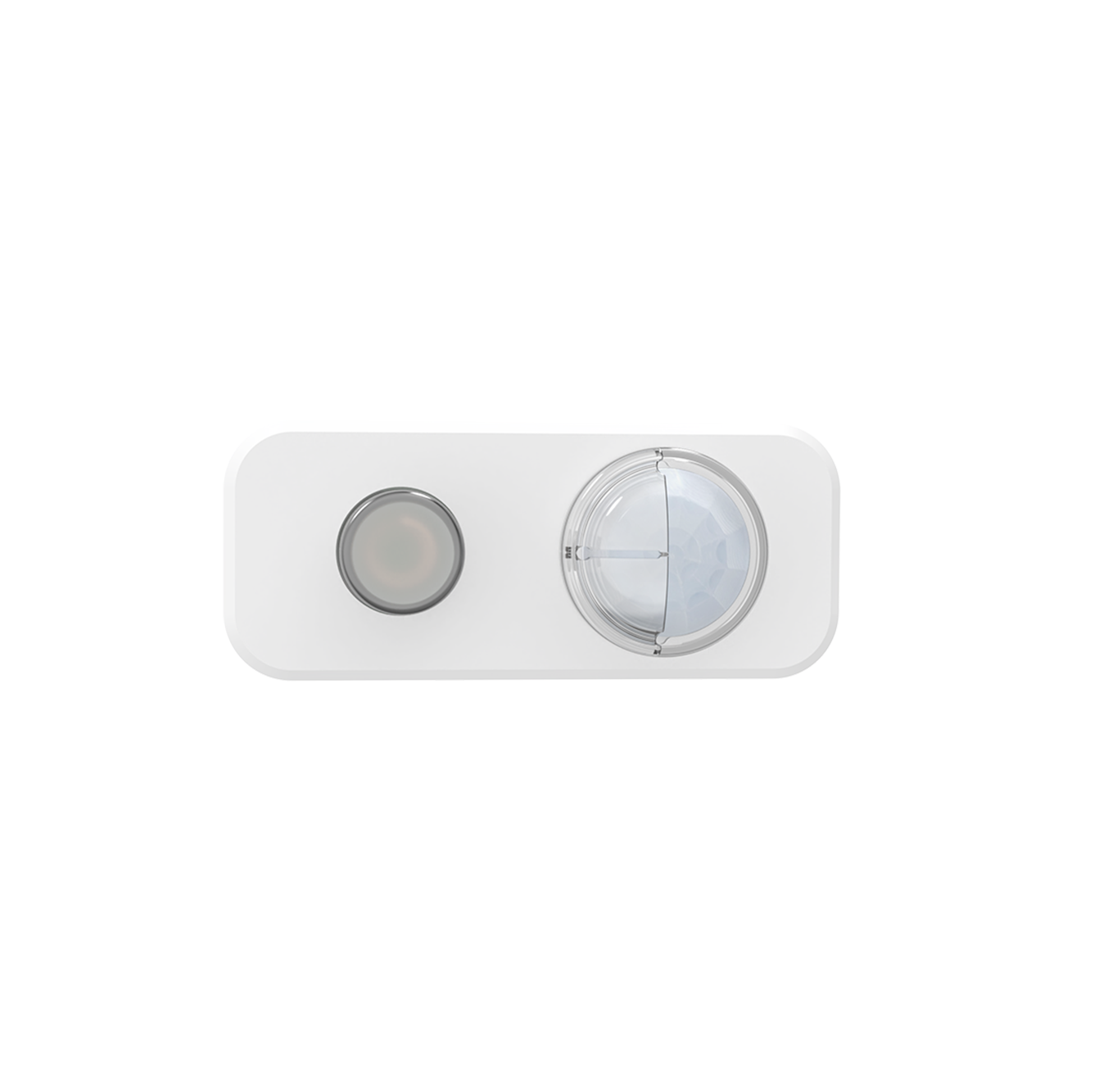

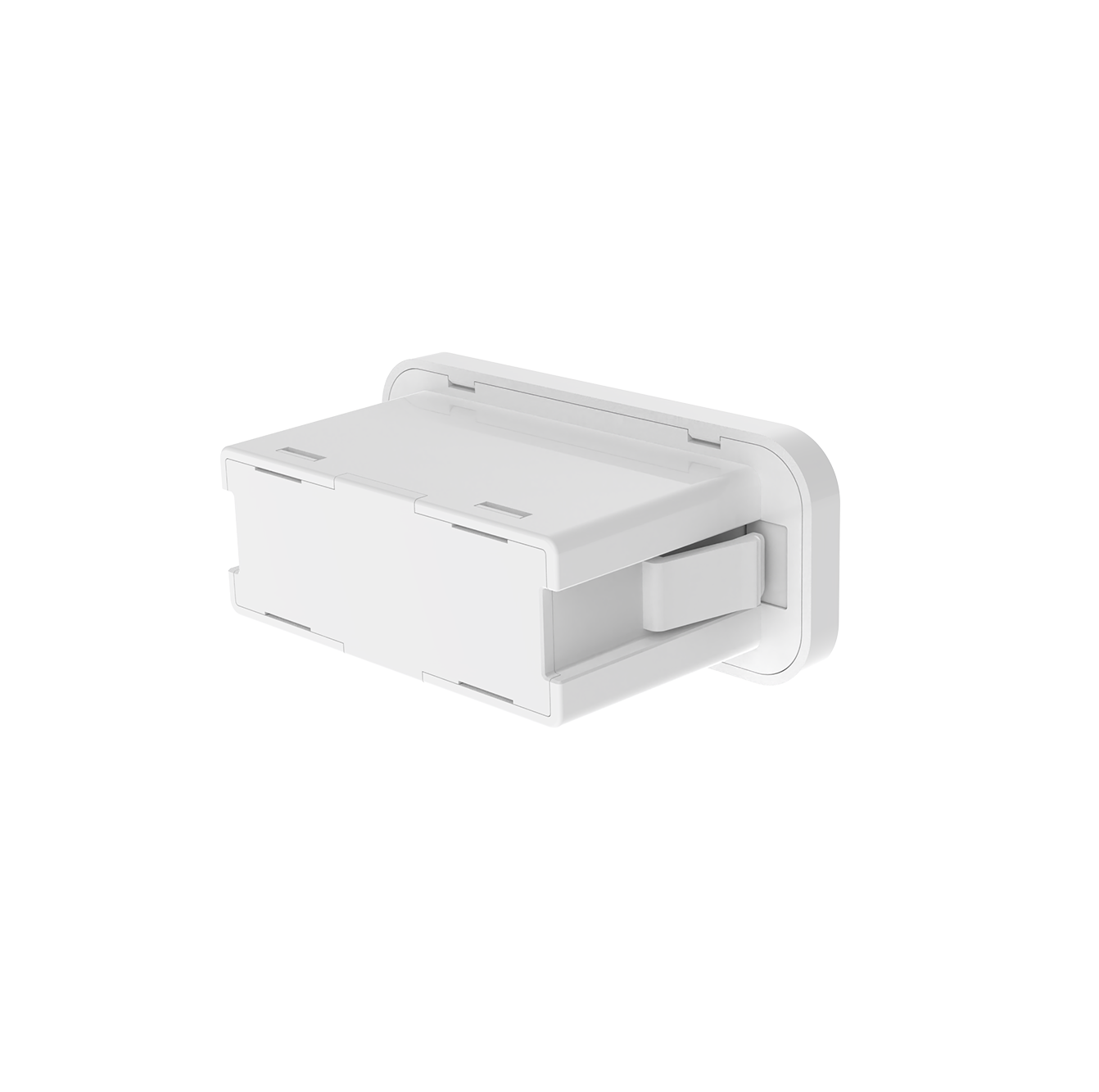

Bộ cảm biến chuyển động PIR có thể tắt được chứng nhận DALI-2 & D4i
Bộ cảm biến chuyển động plug-and-play tương thích với ổ cắm Zhaga Book20 với chứng nhận DALI-2 và D4i để tích hợp liền mạch với trình điều khiển D4i.
Tính năng sản phẩm
  • DALI-2 & D4i được chứng nhận tương thích với trình điều khiển D4i
  • Mô hình cảm biến chuyển động loại 3 (303) và mô hình cảm biến ánh sáng loại 4 (304)
  • Chiều cao lắp đặt tối đa trong nhà 4m với phát hiện chuyển động PIR
  • Tất cả các thông số cảm biến có thể cấu hình thông qua bộ điều khiển trung tâm DALI
  • ổ cắm Zhaga Book20 để cài đặt plug-and-play
Các thông số kỹ thuật
Nhập
Điện áp định số12-24V DC
Dòng điện hoạt động12±5mA @16V DC
Điện áp xoáy< 100mVp-p
Sản lượng
Tín hiệu đầu raDALI dimming
Các thông số cảm biến
Chế độ phát hiệnKhám phá PIR
Khu vực phát hiệnCài đặt chính DALI
Thời gian chờCài đặt chính DALI
Cảm biến ánh sáng ban ngàyCài đặt chính DALI
Ưu tiên ánh sáng ban ngàyCài đặt chính DALI
Mức độ làm mờCài đặt chính DALI
Phạm vi phát hiện (chiều bán kính)Thiết lập trần nhà cao 3m: r≥2,5m (100% độ nhạy, không gian mở trong nhà 60m2)
Độ cao của thiết bịThông thường 3m (tối đa 4m)
Các thông số DALI
Trường hợp đề xuất62386-303
Trình tự ánh sáng ban ngày62386-304
Đánh giá DALI2mA
Môi trường
Nhiệt độ hoạt động-20°C đến +55°C
Nhiệt độ lưu trữ-40 °C đến +80 °C, Độ ẩm ≤85% (không ngưng tụ)
Tiêu chuẩn chứng nhận
Được chứng nhậnCE
Yêu cầu về môi trườngRoHS 2.0, phù hợp với REACH
Xếp hạng IPIP20
Các thông số kỹ thuật khác
Đường dây2 chân đầu cuối PH2.0
Yêu cầu lắp đặtCài đặt Zhaga Book20
Yêu cầu về bao bìBảng ván + Thẻ (K=A)
Trọng lượng ròng15.8±3g
Tuổi thọBảo hành 5 năm @Ta (nơi trong nhà)
Mô tả chức năng
Chức năngCấu hình
Chức năng ON/OFFCài đặt chính DALI
Chức năng làm mờ 2 bướcCài đặt chính DALI
Chức năng làm mờ 3 bướcCài đặt chính DALI
Thu hoạch ban ngàyCài đặt chính DALI
Ưu tiên ánh sáng ban ngàyCài đặt chính DALI
Chức năng mạngCài đặt chính DALI
Thông tin sản phẩm
Kích thước (đơn vị: mm)
Product dimension diagram Product dimension detailed view
Kích thước lỗ cắt
Chức năng
Product function diagram
Đường dây
Wiring diagram
Hướng dẫn cài đặt
Installation instruction diagram
Phạm vi phát hiện
Detection range diagram
Bắt đầu
Sau khi bật điện, cảm biến sẽ nóng lên trong 12 giây sau đó bắt đầu hoạt động.
Cài đặt mặc định
Độ nhạy: 100%, thời gian chờ: 5s, cảm biến ánh sáng ban ngày: vô hiệu hóa, thời gian chờ: 0s, mức chờ DIM: 10%
Thông báo về đơn
  • Lắp đặt nên được thực hiện bởi một thợ điện chuyên nghiệp với nguồn điện tắt
  • Bộ cảm biến PIR không thể thâm nhập vào vật liệu - đảm bảo không có trở ngại giữa bộ cảm biến và các vật thể chuyển động
  • Việc phát hiện có thể khó khăn khi người ta mặc quần áo dày trong thời tiết lạnh
  • Các tín hiệu nhiệt từ máy điều hòa không khí hoặc các nguồn sưởi ấm có thể gây ra sự kích hoạt sai
  • Chỉ dùng trong nhà - ánh sáng mặt trời ngoài trời ảnh hưởng đến hiệu suất phát hiện
  • Hiệu suất làm mờ khác nhau với các trình điều khiển DALI-2 khác nhau
  • Mức ngưỡng ánh sáng ban ngày đo trong môi trường nắng mà không có bóng
  • Khoảng cách phát hiện bị ảnh hưởng bởi chiều cao, vị trí lắp đặt và nhiệt độ môi trường
  • Yêu cầu nguồn điện DC ổn định với ổn định điện áp đầu vào và yếu tố sóng thấp (< 100mV)
  • Kiểm tra với ít nhất 5 đơn vị trước khi lắp đặt hàng loạt trong môi trường mới
Lưu ý: Khi nhiệt độ môi trường xung quanh tiếp cận phạm vi nhiệt độ cơ thể con người (36 °C ~ 37 °C), phát hiện chuyển động PIR suy yếu đáng kể. Khi nhiệt độ môi trường hoặc khay LED vượt quá 55 °C,có thể xảy ra kích hoạt sai - giảm độ nhạy hoặc xem xét vị trí cảm biến thay thế.
