Thông tin chi tiết sản phẩm
Điện áp đầu vào 21-30Vdc (Nguồn KNX BUS) Lưu lượng điện tối đa 10mA.
Tiêu thụ năng lượng ≤0,5w Chức năng Phát hiện chuyển động PIR + cảm biến ánh sáng ban ngày
Khu vực phát hiện (bán kính) 2.5-4m Độ cao gắn 2-6m
Cài đặt Máy đắp bằng nước kích thước cắt Φ60mm
Làm nổi bật

Chuyển đổi cảm biến chuyển động Pir

,

Chuyển đổi cảm biến PIR kiểm soát tòa nhà thông minh

,

Chuyển đổi máy dò chuyển động KNX

Để lại lời nhắn
Mô tả sản phẩm

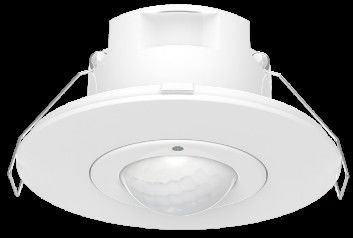

Điều khiển ánh sáng theo yêu cầu KNX cảm biến chuyển động pir chuyển đổi cảm biến chuyển động cho điều khiển tòa nhà thông minh

1. Đặc điểm

1) Phát hiện chuyển động PIR
2) Năng lượng xe buýt KNX và thông tin liên lạc KNX có sẵn
3) Khám phá cảm biến ánh sáng ban ngày có sẵn
4) Khu vực phát hiện và thời gian chờ có thể được thiết lập bằng cách điều khiển từ xa hoặc ETS
5) Phạm vi phát hiện tối đa: đường kính 2,5-8m
6) Khám phá chuyển động kho, xưởng và tiền sảnh được khuyến cáo mạnh mẽ

7) Lắp đặt bằng nước hoặc lắp đặt trên bề mặt tùy chọn

2.Các thông số

Input/Output Điện áp đầu vào Năng lượng xe buýt KNX DC 21-30V
Điện KNX ≤ 10mA
Tiêu thụ ≤ 0,5W @ 24V DC
Parameter cảm biến Chức năng Khám phá chuyển động PIR + cảm biến ánh sáng ban ngày
Khu vực phát hiện Định vị ETS:8%/16%/24%/32%/40%/48%/56%/64%/72%/80%/88%/100%
Thời gian giữ Cài đặt ETS
Phạm vi phát hiện bán kính (dựa trên độ nhạy 100%) 2.5-4m @25°C dựa trên chiều cao gắn 3m
Điều khiển từ xa Có sẵn
Độ cao gắn Giá trị điển hình 2-6m:3m
Ứng dụng environment lỗ khoan Φ60mm
Nhiệt độ hoạt động -25°C...+50°C ((Phạm vi phát hiện có thể khác nhau dựa trên nhiệt độ khác nhau))
Nhiệt độ lưu trữ -40°C~+80°C
Bảo hành 3 năm ((có sẵn dựa trên vấn đề chất lượng sản phẩm)
Tiêu chuẩn chứng chỉ Giấy chứng nhận Phù hợp với CE
Yêu cầu về môi trường Phù hợp với RoHS
Xếp hạng IP IP20
N/A nghĩa là không có sẵn

3. Chiều

Điều khiển ánh sáng theo yêu cầu KNX cảm biến chuyển động pir chuyển đổi cảm biến chuyển động cho điều khiển tòa nhà thông minh 0

Điều khiển ánh sáng theo yêu cầu KNX cảm biến chuyển động pir chuyển đổi cảm biến chuyển động cho điều khiển tòa nhà thông minh 1

4. Biểu đồ dây

Điều khiển ánh sáng theo yêu cầu KNX cảm biến chuyển động pir chuyển đổi cảm biến chuyển động cho điều khiển tòa nhà thông minh 2

Khuyến nghị dây chuyền:

1. đề xuất dây điện xe buýt KNX tay trong tay đến cuối, sao, hoặc cây dây không được khuyến cáo để đảm bảo sự ổn định của truyền tín hiệu.

2. KNX bus wiring recommend KNX standard EIB shielded wire or Category 6 network cable, the length of the bus wiring is recommended not to exceed 400 meters.và số lượng cảm biến được kết nối với bus được khuyến cáo không vượt quá 12.

3Số lượng các cảm biến được kết nối với một xe buýt cần phải xem xét đầy đủ khả năng tải hiện tại của nguồn cung cấp điện:là tổng dòng điện của tất cả các thiết bị KNX (bao gồm cảm biến) không phải lớn hơn dòng tải của nguồn điện KNX.

5.Khởi động quá trìnhBắt đầu

Sau khi định tuyến địa chỉ vật lý và thiết lập các tham số kênh, hãy làm theo các bước sau:

(1) Kết nối Bus giao diện;

(2) Đặt Bus và nguồn hỗ trợ vào (lưu ý: vui lòng đảm bảo rằng sản phẩm có nguồn cung cấp năng lượng hỗ trợ, nếu không thiết bị có thể không hoạt động đúng cách);

(3) Nhấn công tắc lập trình của sản phẩm, đèn LED sẽ chuyển sang màu đỏ;

(4) Sử dụng giao diện bus để tải về địa chỉ vật lý thông qua phần mềm ETS. Đèn LED lập trình tắt để chỉ ra rằng việc tải về địa chỉ vật lý đã hoàn thành thành công;

(5) Tải ứng dụng sau khi thiết lập các thông số ứng dụng cần thiết.

(6) Sau khi tải xuống ứng dụng, sản phẩm đi vào khởi tạo. Trong quá trình khởi tạo, chức năng phát hiện bị vô hiệu hóa. Sau 20S, khởi tạo được hoàn thành,và sản phẩm hoạt động bình thường;

Lưu ý: Vui lòng sử dụng phiên bản mới nhất của ETS 5 hoặc 5.7.2 phiên bản. xin xin nhận các ETS kỹ thuật cấu hình tập tin của cảm biến này từ nhân viên bán hàng của chúng tôi.

6. phát hiện bức xạ

Điều khiển ánh sáng theo yêu cầu KNX cảm biến chuyển động pir chuyển đổi cảm biến chuyển động cho điều khiển tòa nhà thông minh 3

7. tín hiệu phát hiện

Sản phẩm phát hiện tín hiệu chuyển động của con người và dưới đây là mô tả các tín hiệu chuyển động:

tín hiệu di chuyển:phát hiện sự di chuyển (đi bộ) đáng kể của con người trong khu vực phát hiện.

8. Điều khiển từ xa (MH10)

Điều khiển ánh sáng theo yêu cầu KNX cảm biến chuyển động pir chuyển đổi cảm biến chuyển động cho điều khiển tòa nhà thông minh 4
