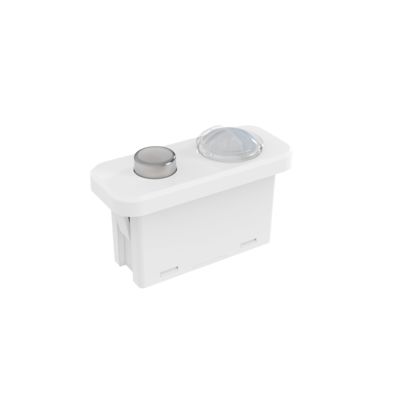

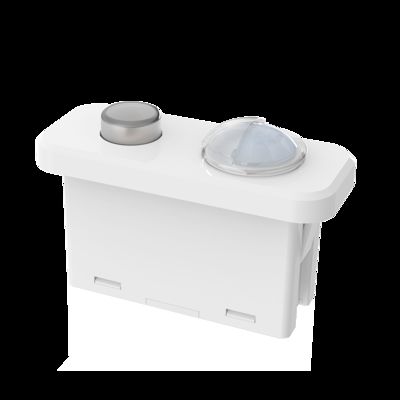

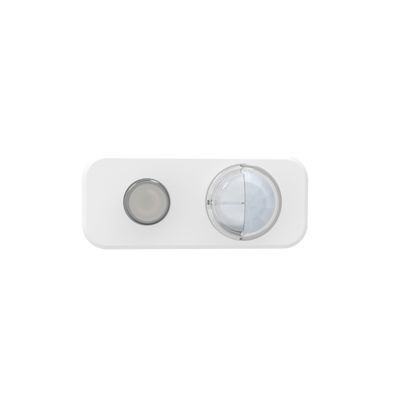

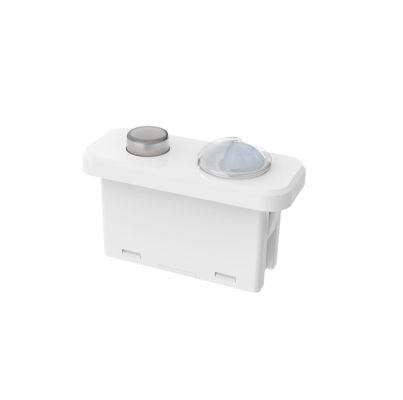

Cảm biến chuyển động PIR 12Vdc có điều chỉnh độ sáng PWM cho đèn panel, chức năng ưu tiên ánh sáng ban ngày MC182D IR 1

[Tính năng sản phẩm]

• Giao diện tiêu chuẩn quốc tế Zhaga BooK20(R44 X17；R60 X22)
• Chiều cao lắp đặt tối đa 4 mét, phù hợp cho văn phòng mở, văn phòng cá nhân
• Cảm biến chuyển động PIR cho Đèn Panel, Đèn Linear.
• Thông số cảm biến có thể điều chỉnh bằng điều khiển từ xa
• Cảm biến PIR lắp đặt thấp

[Thông số]

Chức năng BẬT-TẮT

Kích thước (

• đơn vị: mm)

Chức năng

• Dây nối

• [Hướng dẫn lắp đặt]

​

Phụ kiện

Phụ kiện

[Phạm vi phát hiện]

[Khởi tạo]

[Khởi tạo]

Sau khi bật nguồn, cảm biến sẽ khởi động trong 45-60 giây rồi bắt đầu hoạt động.

[Cài đặt mặc định]

Độ nhạy: 100% Thời gian giữ: 5s Cảm biến ánh sáng ban ngày: Vô hiệu hóa

[Lưu ý ứng dụng]

Cảm biến phải được lắp đặt bởi thợ điện chuyên nghiệp. Vui lòng tắt nguồn trước khi lắp đặt, đấu dây và thay đổi thông số.

• Cảm biến PIR không thể xuyên qua bất kỳ vật liệu nào, vui lòng đảm bảo không có vật cản giữa cảm biến và người/vật di chuyển
• Cảm biến có thể khó phát hiện người nếu mặc quần áo dày vào mùa đông lạnh.
• Tín hiệu nhiệt sẽ được coi là tín hiệu chuyển động để kích hoạt cảm biến. Tránh hướng cảm biến về phía điều hòa không khí hoặc nguồn nhiệt khác.
• Cảm biến chỉ dùng cho mục đích sử dụng trong nhà. Ánh sáng mặt trời ngoài trời có thể ảnh hưởng đến việc phát hiện của cảm biến.
• Do cải tiến liên tục, nội dung của hướng dẫn này có thể thay đổi mà không báo trước.
• Hiệu suất làm mờ có thể khác nhau khi hoạt động với các trình điều khiển 0-10V khác nhau.
• Ngưỡng ánh sáng ban ngày được đo trong môi trường nắng không có bóng râm và phản xạ ánh sáng khuếch tán xung quanh. Mức độ lux xung quanh có thể khác nhau trong các môi trường, thời tiết, khí hậu, thời gian trong ngày và mùa khác nhau.
• Khoảng cách phát hiện liên quan đến chiều cao của người, chiều cao lắp đặt, góc lắp đặt, nhiệt độ môi trường làm việc, v.v. Khi nhiệt độ môi trường gần với phạm vi nhiệt độ cơ thể người (36℃~37℃/96.8~98.6℉), việc phát hiện chuyển động PIR sẽ suy yếu đáng kể hoặc không phản hồi. Khi nhiệt độ môi trường hoặc nhiệt độ khay đèn LED cao hơn 55℃/131℉, có thể xảy ra kích hoạt sai, vui lòng thử giảm độ nhạy phát hiện để cải thiện. Nếu vẫn kích hoạt sai, cảm biến PIR không phù hợp để sử dụng trong không gian đó.
• Khu vực phát hiện được đưa ra là giá trị điển hình được đo bởi người thử nghiệm cao 165cm trong môi trường mở trong nhà.
• Sản phẩm này phải được sử dụng với nguồn điện áp ổn định
• DCnguồn cung cấp có điện áp đầu vào ổn định và hệ số gợn sóng thấp (hệ số gợn sóng thấp hơn 100mV; dòng tải lớn hơn 25mA).Khi lắp đặt trong môi trường mới, vui lòng lắp đặt và thử nghiệm ít nhất 5 sản phẩm trước khi lắp đặt hàng loạt.
• PIR là cảm biến hồng ngoại nhiệt điện phát hiện sự thay đổi của tia hồng ngoại. Vui lòng chú ý các vấn đề sau trong quá trình sử dụng thực tế, chẳng hạn như: phát hiện các nguồn nhiệt khác ngoài cơ thể người, nhiệt độ của nguồn nhiệt không thay đổi hoặc nguồn nhiệt không di chuyển, và các yếu tố môi trường liên quan khác và vi phạm nguyên tắc ứng dụng PIR.
• Khi phát hiện các nguồn nhiệt khác ngoài cơ thể người do các hiện tượng sau, PIR có thể bị kích hoạt sai.
•          1. Khi động vật nhỏ đi vào phạm vi phát hiện

     2. Khi tia hồng ngoại xa từ ánh sáng mặt trời, đèn pha ô tô, đèn sợi đốt, v.v. chiếu trực tiếp vào cảm biến

     3. Khi nhiệt độ trong phạm vi phát hiện thay đổi đột ngột do không khí ấm, không khí lạnh từ thiết bị nhà kính lạnh, hơi nước từ máy tạo độ ẩm, v.v.
Khi phát hiện các nguồn nhiệt do các hiện tượng sau, PIR có thể không kích hoạt

•      1. Khi có các vật liệu như kính và acrylic chặn sự truyền tia hồng ngoại xa giữa cảm biến và vật thể phát hiện.

     2. Nguồn nhiệt trong phạm vi phát hiện hầu như không di chuyển hoặc di chuyển với tốc độ cao.
