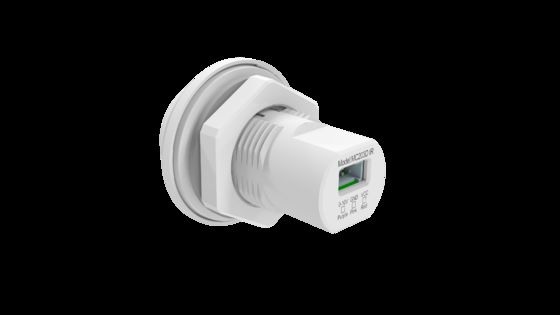

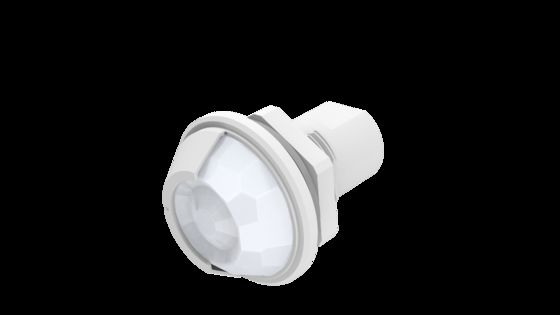

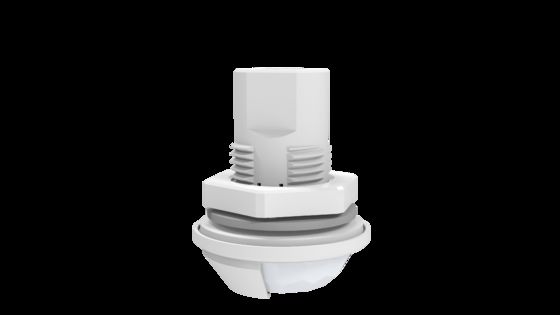

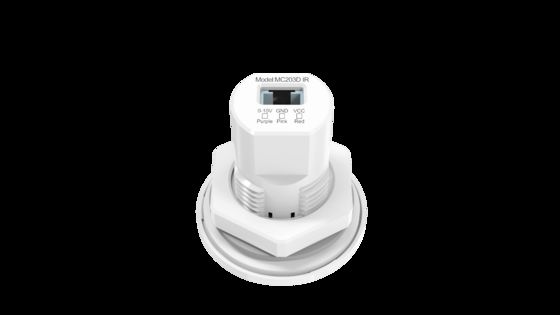

Cảm biến chuyển động PIR 12Vdc có thể điều chỉnh độ sáng cho đèn chống cháy nổ, Giao diện Zhaga Book20, Áp dụng cho nhà để xe MC203D IR/1

Nguồn gốc	Thâm Quyến, Trung Quốc
Hàng hiệu	Merrytek
Chứng nhận	CE
Số mô hình	MC203D IR 1/ MC203D IR
Số lượng đặt hàng tối thiểu	100pcs
Giá bán	Có thể đàm phán
chi tiết đóng gói	Tấm ốp + Thùng Carton(K=A)
Thời gian giao hàng	1, mẫu và đơn đặt hàng nhỏ: Trong vòng 5 ngày làm việc sau khi nhận được thanh toán của bạn. 2, Đơn
Điều khoản thanh toán	T/t
Khả năng cung cấp	10000 PC/tháng

Thông tin chi tiết sản phẩm

Điện áp định mức	12 ± 1VDC	Công việc hiện tại	<15mA
Tín hiệu đầu ra	5V PWM mờ/ 0-10V Dimming	Chiều cao lắp đặt	3M điển hình (tối đa 4,5m)
Nhiệt độ hoạt động	-20 -55	Giấy chứng nhận	CN
Trọn đời	Bảo hành 5 năm @TA (trong nhà)	Chế độ phát hiện	Phát hiện PIR
Làm nổi bật	12Vdc dimmable PIR motion sensor , Zhaga Book20 PIR sensor , parking garage motion sensor

Để lại lời nhắn

Mô tả sản phẩm

Cảm biến chuyển động PIR 12Vdc có thể điều chỉnh độ sáng cho đèn chống cháy nổ, Giao diện Zhaga Book20, Áp dụng cho nhà để xe

Tính năng sản phẩm

Giao diện Zhaga20
Chiều cao lắp đặt tối đa 4,5 mét, phù hợp cho nhà để xe
Cảm biến chuyển động PIR cho đèn chống cháy nổ
Thiết kế IP65
Thông số cảm biến có thể điều chỉnh bằng điều khiển từ xa

Thông số kỹ thuật

Đầu vào

Điện áp định mức	12±1VDC
Dòng điện hoạt động	<15mA
Điện áp gợn sóng	<100mVp-p

Đầu ra

Tín hiệu đầu ra	MC203D IR 1 \| MC203D IR
Tín hiệu làm mờ PWM 5V	Tín hiệu làm mờ 0-10V

Thông số cảm biến

Chế độ phát hiện	Phát hiện PIR
Vùng phát hiện	100% /75%/50%/25%
Thời gian giữ	5s/30s/1phút/3phút/5phút/10phút/20phút/30phút
Thời gian chờ	0s/10s/1phút/3phút/5phút/10phút/30phút/+∞
Cảm biến ánh sáng ban ngày	Ngưỡng ánh sáng ban ngày: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(Tắt) (Trạng thái khuếch tán môi trường xung quanh) Ưu tiên ánh sáng ban ngày: BẬT \| TẮT 5Lux: 55-105Lux 15Lux: 65-115Lux 30Lux: 80-130Lux 50Lux: 100-150Lux 100Lux: 150-250Lux 150Lux: 200-300Lux
Mức độ làm mờ	10%(1.4-1.6V) 20%(1.9-2.1V) 30%(2.9-3.1V) 50% (4.9-5.1V)
Phạm vi phát hiện (bán kính)	2-4m (trong nhà, độ nhạy 100%, không có ánh sáng mặt trời trực tiếp chiếu vào cảm biến; nhiệt độ 25℃)
Chiều cao lắp đặt	Điển hình 3m (Tối đa 4,5m)

Môi trường

Nhiệt độ làm việc (Ta)	-20℃-55℃
Nhiệt độ lưu trữ	-40℃~+80℃ Độ ẩm: ≤85% (không ngưng tụ)

Tiêu chuẩn chứng nhận

Đã chứng nhận	CE
Yêu cầu môi trường	Tuân thủ RoHS 2.0, yêu cầu Reach
Xếp hạng IP	IP65

Thông số kỹ thuật khác

Dây nối	Dây 3 PIN 378±8mm
Yêu cầu lắp đặt	Gắn trung tâm hoặc cạnh của đèn cao áp
Yêu cầu đóng gói	Vách ngăn + Thùng carton(K=A)
Trọng lượng tịnh	10±3g
Tuổi thọ	Bảo hành 5 năm @Ta (trong nhà)

Khi nhiệt độ môi trường xung quanh gần với phạm vi nhiệt độ cơ thể người (36℃~37℃/96.8~98.6℉), phát hiện chuyển động PIR sẽ suy yếu đáng kể hoặc không phản hồi.

Khi nhiệt độ môi trường xung quanh hoặc nhiệt độ khay đèn LED cao hơn 55℃/131℉, có thể xảy ra kích hoạt sai, vui lòng thử giảm độ nhạy phát hiện để cải thiện. Nếu vẫn kích hoạt sai, cảm biến PIR không phù hợp để sử dụng trong không gian đó.

Mô tả chức năng

Chức năng BẬT-TẮT	Thời gian chờ được đặt thành "0s"
Làm mờ 2 bước	Thời gian chờ được đặt thành "+∞"
Làm mờ 3 bước	Thời gian chờ được đặt thành "10s/1phút/3phút/5phút/10phút/30phút"
Ưu tiên ánh sáng ban ngày	Nhấn từ xa Chế độ DH và Cảm biến ánh sáng ban ngày được đặt thành "5Lux/15Lux/30Lux/50Lux/100Lux/150Lux"
Thu hoạch ánh sáng ban ngày	Không áp dụng

Thông tin sản phẩm

Kích thước (Đơn vị: mm)

Dây nối

Phạm vi phát hiện

Điều khiển từ xa

Khởi tạo

Sau khi bật nguồn, cảm biến sẽ được làm nóng 45-60 giây rồi bắt đầu hoạt động.

Cài đặt mặc định

Độ nhạy: 100%, Thời gian giữ: 5s, Cảm biến ánh sáng ban ngày: Tắt, Thời gian chờ: 0s, Mức làm mờ chờ: 10%

Lưu ý ứng dụng

Cảm biến phải được lắp đặt bởi thợ điện chuyên nghiệp. Vui lòng tắt nguồn trước khi lắp đặt, đấu dây và thay đổi thông số.
Cảm biến PIR không thể xuyên qua bất kỳ vật liệu nào, vui lòng đảm bảo không có vật cản giữa cảm biến và người/vật di chuyển.
Cảm biến có thể khó phát hiện người nếu mặc quần áo dày vào mùa đông lạnh.
Tín hiệu nhiệt sẽ được coi là tín hiệu chuyển động để kích hoạt cảm biến. Tránh hướng cảm biến vào điều hòa không khí hoặc nguồn nhiệt khác.
Cảm biến chỉ dành cho sử dụng trong nhà. Ánh sáng mặt trời ngoài trời có thể ảnh hưởng đến việc phát hiện của cảm biến.
Do cải tiến liên tục, nội dung của hướng dẫn này có thể thay đổi mà không báo trước.
Hiệu suất làm mờ có thể khác nhau khi hoạt động với các trình điều khiển 0-10V khác nhau.
Ngưỡng ánh sáng ban ngày được đo trong môi trường nắng mà không có bóng râm và phản xạ khuếch tán ánh sáng xung quanh. Mức lux môi trường xung quanh có thể khác nhau trong môi trường, thời tiết, khí hậu, thời gian trong ngày và mùa khác nhau.
Khoảng cách phát hiện liên quan đến chiều cao của người, chiều cao lắp đặt, góc lắp đặt, nhiệt độ môi trường làm việc, v.v.

Sản phẩm này phải sử dụng với nguồn điện DC ổn định điện áp có điện áp đầu vào ổn định và hệ số gợn sóng thấp (hệ số gợn sóng thấp hơn 100mV; dòng tải lớn hơn 25mA).

Khi lắp đặt trong môi trường mới, vui lòng lắp đặt và thử nghiệm ít nhất 5 sản phẩm trước khi lắp đặt hàng loạt.

Lưu ý quan trọng về cảm biến PIR

PIR là cảm biến hồng ngoại nhiệt điện phát hiện sự thay đổi của tia hồng ngoại. Vui lòng chú ý các vấn đề sau trong quá trình sử dụng thực tế:

Phát hiện nguồn nhiệt khác ngoài cơ thể người
Nhiệt độ của nguồn nhiệt không thay đổi hoặc nguồn nhiệt không di chuyển
Các yếu tố môi trường liên quan khác và vi phạm nguyên tắc ứng dụng PIR ảnh hưởng

Các tình huống kích hoạt sai có thể xảy ra

Khi động vật nhỏ di chuyển vào phạm vi phát hiện
Khi tia hồng ngoại xa từ ánh sáng mặt trời, đèn pha ô tô, đèn sợi đốt, v.v. chiếu trực tiếp vào cảm biến
Khi nhiệt độ trong phạm vi phát hiện thay đổi đột ngột do không khí ấm, không khí lạnh từ thiết bị nhà kính lạnh, hơi nước từ máy tạo độ ẩm, v.v.

Các tình huống không kích hoạt có thể xảy ra

Khi có các chất như kính và acrylic chặn sự truyền tia hồng ngoại xa giữa cảm biến và đối tượng phát hiện.
Nguồn nhiệt trong phạm vi phát hiện hầu như không di chuyển hoặc di chuyển với tốc độ cao.
