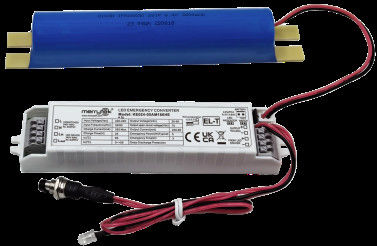

5 năm bảo hành 4W 3 giờ điều khiển khẩn cấp LED với pin LiFePO4 20-60Vdc đầu ra cho LED batten

  • 5 Years Warranty 4W 3-hour LED emergency driver with LiFePO4 battery 20-60Vdc output for LED batten
  • 5 Years Warranty 4W 3-hour LED emergency driver with LiFePO4 battery 20-60Vdc output for LED batten
Nguồn gốc Trung Quốc
Hàng hiệu Merrytek
Chứng nhận CE, UKCA, UN38.3, MSDS
Số mô hình KE024-04AM180HE
Số lượng đặt hàng tối thiểu 100
Giá bán Có thể đàm phán
chi tiết đóng gói Trước tiên được đóng gói trong túi bong bóng, sau đó được gia cố bằng thùng carton để đóng gói bên n
Thời gian giao hàng <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Mẫu và đ
Điều khoản thanh toán T/T hoặc Công Đoàn Phương Tây
Khả năng cung cấp 10,000pcs mỗi tháng

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Điện áp đầu vào định mức 220-240Vac 50Hz /60Hz Điện khẩn cấp 4W (có thể tùy chỉnh)
Thời gian khẩn cấp 180 phút (có thể được tùy chỉnh) Bảo hành 5 năm
Điện áp đầu ra tải 20-60Vdc Nhiệt độ làm việc 0℃~50℃
Xếp hạng IP IP20 Loại pin LIFEPO4 6.4V 3600mAh
Để lại lời nhắn
Mô tả sản phẩm

5 năm bảo hành 4W 3 giờ điều khiển khẩn cấp LED với pin LiFePO4 20-60Vdc đầu ra cho LED batten





1Mô tả.

1) Điện năng lượng liên tục nguồn điện khẩn cấp LED với phạm vi điện áp đầu ra rộng.

2) Chuyển tiếp đầu vào.
3) An toàn cao, hiệu suất cao, thời lượng pin LifePO4 dài.
4) Với quản lý pin.

5) Thử nghiệm bằng tay và lựa chọn thử nghiệm tự động.





2.Các thông số



Phần sạc KE024 02AM180HE 03AM180HE 04AM180HE 05AM180HE
Điện áp đầu vào định số 220-240Vac 50Hz/60Hz
Lượng điện đầu vào 0.06A tối đa. @ 230Vac
Dòng điện đầu vào 10A ((Twidth=100us 50% Ipeak))@230Vac ((Bắt đầu lạnh với tải đầy đủ))
Nhân tố công suất ≥ 0,5 @ 230Vac
Năng lượng đầu vào <4W@230Vac
Điện sạc pin 250mA 250mA 350mA 350mA
Thời gian sạc pin 24 giờ tối đa.
Phần khẩn cấp Chế độ hoạt động Chế độ khẩn cấp
Load type Đèn LED
Năng lượng khẩn cấp 2W 2.5W 4W 5W
Thời gian khẩn cấp 3h
Điện lượng tải 100-30mA 125-41mA 200-65mA 250-80mA
Điện áp đầu ra tải 20-60Vdc
Pin LifePO4(Khả năng pin đáp ứng thời gian khẩn cấp ở 25 °C) 6.4V 1.8Ah 6.4V 1.8Ah 6.4V 3.6Ah 6.4V 3.6Ah
Bảo hành pin Bảo hành 5 năm @ 5 ~ 60 °C.
Yêu cầu ngoại lệ đối với tài xế Dòng điện giật 8A
Điện vào 3A Max.
Điện lượng đầu ra 2A Max.
Đánh dấu LED
(kiểm tra bằng tay)		 Sạc Green light
Phạm vi lỗi Ánh sáng xanh tắt
Xét nghiệm chức năng khẩn cấp Thử nghiệm bằng tay Chế độ mặc định
Kiểm tra tự động Có thể cài đặt
Kiểm tra tự động lỗi / thử nghiệm / tình trạng Lý do Tình trạng chỉ số sạc
Pin được sạc đầy và hoạt động Sử dụng hàng ngày tiêu chuẩn
màu xanh lá cây
Sạc pin Sạc ban đầu / Sạc đầy
Nhấp nháy màu xanh lá cây 1 giây trên 1 giây tắt
Kiểm tra tự động 3 giờ (mỗi 12 tháng) Tự kiểm tra định kỳ
Nhấp nháy màu xanh lá cây 3 giây trên 1 giây tắt
Kiểm tra tự động 5 phút (mỗi 30 ngày) Tự kiểm tra định kỳ
Nhấp nháy màu xanh lá cây 3 giây trên 3 giây off
Lỗi kiểm tra thời gian Kiểm tra tự động thất bại
Đỏ nhấp nháy 0.5 giây trên 0.5 giây ra
lỗi LED Không được cắm điện hoặc bị hư hỏng / bị lỗi
Đỏ nhấp nháy 2 giây trên 2 giây tắt
Pin bị ngắt kết nối / bị lỗi Không được cắm điện hoặc bị hư hỏng / bị lỗi
màu đỏ nguyên chất
Bảo vệ khẩn cấp Bảo vệ pin sạc quá mức / xả sâu Vâng.
Bảo vệ điện áp vượt quá đầu ra Vâng.
Bảo vệ quá tải đầu ra Vâng.
Bảo vệ mạch ngắn đầu ra Vâng.

Hoạt động

Môi trường

 Nhiệt độ hoạt động / độ ẩm 0°C...+50°C, Độ ẩm: 20%-75% ((không ngưng tụ)
Nhiệt độ lưu trữ / độ ẩm -5°C-35°C
Trường hợp Max. Temp ((Tc) 75°C

An toàn

& EMC



 Chống điện áp 3000Vac 5mA 60s (Input L N output SEC + SEC-)
Tiêu chuẩn an toàn EN61347-1, 60598-2-22, 61347-2-7, 62034
Tiêu chuẩn EMC EN55015, EN61000-3-2, EN61000-3-3
Tiêu chuẩn pin UN38.3
Yêu cầu bảo vệ môi trường Phù hợp với RoHS
Chứng nhận CE
Các loại khác Thông số kỹ thuật đầu vào/bước ra (đối với thiết bị đầu cuối/đường dây) Điện áp, đường kính dây: 0,5-0,75 mm2
Xếp hạng IP IP20
Loại bảo vệ Lớp 2
Loại thiết bị Thiết bị tích hợp
Kích thước lắp đặt 146*30*22.5mm
Yêu cầu về bao bì Hộp màu trắng + Hướng dẫn sử dụng + Bảng giấy + Thùng hộp bên ngoài ((K=A)
Trọng lượng 75g (người lái)
Tuổi thọ 5 năm @Ta

Ghi chú:

Tất cả các thông số được thử nghiệm trên điện áp đầu vào 230VAC, nhiệt độ môi trường 25°C, trừ khi có quy định khác.

3. Kích thước pin (Đơn vị:mm)

5 năm bảo hành 4W 3 giờ điều khiển khẩn cấp LED với pin LiFePO4 20-60Vdc đầu ra cho LED batten 0

Hình A.

5 năm bảo hành 4W 3 giờ điều khiển khẩn cấp LED với pin LiFePO4 20-60Vdc đầu ra cho LED batten 1

                                             Hình B.

5 năm bảo hành 4W 3 giờ điều khiển khẩn cấp LED với pin LiFePO4 20-60Vdc đầu ra cho LED batten 2

Hình C.

5 năm bảo hành 4W 3 giờ điều khiển khẩn cấp LED với pin LiFePO4 20-60Vdc đầu ra cho LED batten 3

Hình D



4. Chuyển đổi kích thước

5 năm bảo hành 4W 3 giờ điều khiển khẩn cấp LED với pin LiFePO4 20-60Vdc đầu ra cho LED batten 4









5. Biểu đồ dây

5 năm bảo hành 4W 3 giờ điều khiển khẩn cấp LED với pin LiFePO4 20-60Vdc đầu ra cho LED batten 5



HOÀN

5 năm bảo hành 4W 3 giờ điều khiển khẩn cấp LED với pin LiFePO4 20-60Vdc đầu ra cho LED batten 6





































6.Chuyển thử thủ công và thử nghiệm tự động

5 năm bảo hành 4W 3 giờ điều khiển khẩn cấp LED với pin LiFePO4 20-60Vdc đầu ra cho LED batten 7

7.Chuẩn bị dây

5 năm bảo hành 4W 3 giờ điều khiển khẩn cấp LED với pin LiFePO4 20-60Vdc đầu ra cho LED batten 8

  • Loại sợi rắn hoặc sợi rào: 0,5 -0,75 mm2
  • Để truy cập hoặc loại bỏ các dây từ các thiết bị đầu cuối, sử dụng một máy kéo vít để đẩy các nút xuống



8.Hướng dẫn thử nghiệm và vận hành bằng tay

1) Trước khi lắp đặt, đặt Pin ngắn: Thử nghiệm thủ công.

2) Kết nối dây theo sơ đồ dây.

3) L, N nguồn điện trên, chuyển đổi trên S1. sau đó đèn tải bật, đèn chỉ báo lái xe khẩn cấp sẽ chuyển sang màu xanh lá cây, nguồn điện khẩn cấp sẽ được bình thường sạc. tắt chuyển đổi S1,và đèn tải tắt.

4) Mô phỏng tình huống khẩn cấp: Bật, đèn tải bật, nhấn công tắc ((TEST SWITCH), sau đó chuyển sang chế độ khẩn cấp, đèn chỉ báo của lái xe khẩn cấp sẽ tắt.Thả công tắc ((TEST SWITCH), sau đó đèn được cung cấp năng lượng bởi trình điều khiển LED, đèn chỉ báo sẽ bật.



9.Kiểm tra tự động& Hướng dẫn vận hành

1) Trước khi lắp đặt, đặt chân mở cho thử nghiệm tự động.

2) Kết nối dây theo sơ đồ dây.

3) L, N nguồn vào, bắt đầu đồng hồ, và tự kiểm tra định kỳ. để thay thế pin, tắt nguồn cung cấp điện, Re-thời gian.



10.Thông báo về ứng dụng pin

1) Pin nên được sạc lại và xả mỗi nửa năm trong điều kiện sử dụng bình thường.

2) Đừng kết nối với mạch khi pin không được sử dụng để ngăn chặn quá tải của pin do tự tiêu thụ của bảng mạch.

3) Vui lòng giữ pin ra khỏi nguồn nhiệt khi lắp đặt và sử dụng nó, và chỉ được phép sử dụng nó trong một phạm vi nhiệt độ làm việc nhất định.

4) Pin nên được lưu trữ trong môi trường mát mẻ và khô.

5) Sau một thời gian lưu trữ dài, pin được chu kỳ mỗi 12 tháng theo yêu cầu.

6) Điện AC tắt, và đồng hồ kéo dài trong 7 ngày. Điện vào và thời gian lại. Để thay pin, tắt nguồn cung cấp điện, thời gian lại.
