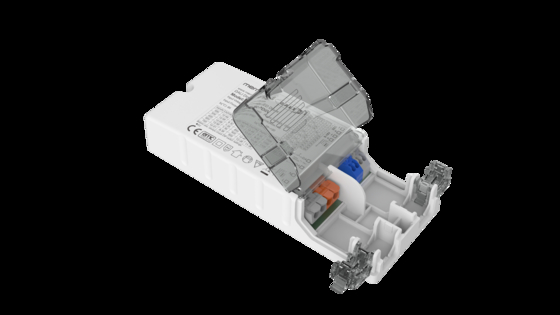

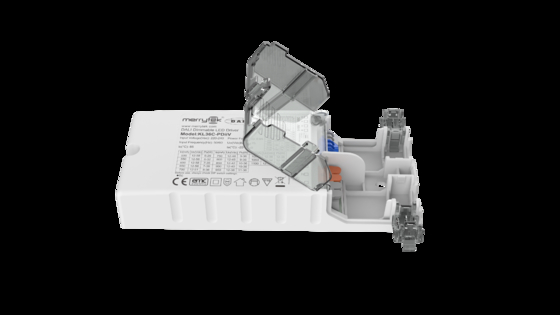

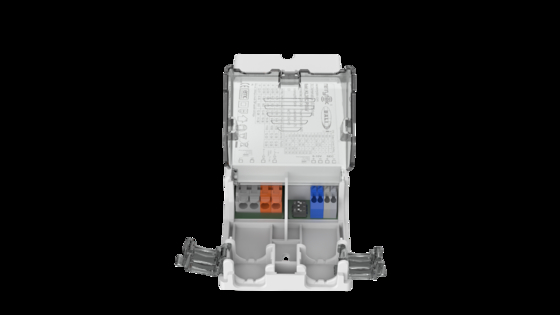

Dòng dễ sử dụng 36W Động cơ LED có thể điều chỉnh dòng điện liên tục 500mA đến 1100mA tùy chọn với điều chỉnh DALI2 và thời gian bảo hành 5 năm

  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
Nguồn gốc Trung Quốc
Hàng hiệu Merrytek
Chứng nhận CE
Số mô hình KL36C-PDIIV
Số lượng đặt hàng tối thiểu 100
Giá bán Có thể đàm phán
chi tiết đóng gói Hộp trắng + Thùng Carton, 50 cái/CTN
Thời gian giao hàng 1, mẫu và đơn đặt hàng nhỏ: Trong vòng 5 ngày làm việc sau khi nhận được thanh toán của bạn. 2, Đơn
Điều khoản thanh toán T/t hoặc paypal
Khả năng cung cấp 10,000pcs mỗi tháng

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Định mức điện áp đầu vào 220-240Vac 50Hz /60Hz Dải điện áp đầu vào DC 200-240Vdc
Chế độ hoạt động dòng điện không đổi Phương pháp kiểm soát Dali DT6 và Pushdim và 1 10V LED có thể điều khiển LED
Hệ số công suất ≥0,95 Hiệu quả 88%
Hiện hành 500-1100MA Kích thước 154x63x28mm
Xếp hạng IP IP20 Bảo hành 5 năm
Làm nổi bật

Ứng dụng điều khiển LED có thể tắt 36W

,

DALI2 điều khiển đèn LED làm mờ

,

Máy điều khiển dòng điện không đổi 500mA-1100mA
Để lại lời nhắn
Mô tả sản phẩm

Dòng dễ sử dụng 36W Động cơ LED có thể điều chỉnh dòng điện liên tục 500mA đến 1100mA tùy chọn với điều chỉnh DALI2 và thời gian bảo hành 5 năm



1Mô tả.

- Không nhấp nháy cho toàn bộ phạm vi làm mờ

- Điện năng chờ dưới 0,5W

- Đảm bóng chính bằng một nút nhấn

- Đảm màu thứ cấp với 1-10V dimmer

-Điện diện DALI DT6

- Bảo vệ: mạch ngắn / nhiệt độ quá cao / điện áp quá cao

-Bồi thường CLO

- Giảm dòng điện cho nhiệt độ xung quanh cao

-pushDIM với chức năng bộ nhớ

- Bảo hành 5 năm



2.Các thông số

Nhập Điện áp hoạt động 198-264Vac 50Hz/60Hz
Điện áp đầu vào định số 220-240Vac 50Hz/60Hz
Phạm vi điện áp đầu vào DC 200-240Vdc
Dòng điện đầu vào 0.19A tối đa.
Dòng điện đầu vào < 15A (Phần chiều rộng xung dòng hiện tại100μs) @ 230Vac
Nguyên nhân công suất ((@230V100% tải) ≥ 0.95
Sự biến dạng hài hòa tổng thể Thông thường:15% (@230Vac, 100% tải)
Năng lượng dự phòng ≤ 0,5W (@ 230Vac khi tắt DALI)
Hiệu suất ((@ 230Vac, 100% tải) 88% tối đa.
Phương pháp dây Chiều cắt ngang dây:0.75-2.5mm2

Máy ngắt mạch tự động

(Đếm dòng điện trong dây)

 loại B10 B13 B16 B20 B25 /
Số 20 25 35 45 55 /
loại C10 C13 C16 C20 C25 C32
Số 35 50 55 75 95 120
Sản lượng Chế độ hoạt động Dòng điện không đổi
Load type Đèn LED
Yêu cầu Ripple (Flickering hoặc Flicker-free) Giá trị nhấp nháy: dưới 5% cho toàn bộ phạm vi làm mờ
Thời gian khởi động < 1s (@ 230Vac); < 0,5s (@ 200Vdc)
Điện áp đầu ra không tải 75V DC tối đa.
Phạm vi điện áp đầu ra tải 9-58V DC
Năng lượng đầu ra tải đầy đủ 36W tối đa.
Điện lượng tải 500-1100mA Để biết chi tiết
Lưu ý: Độ chính xác dòng điện liên tục ± 5%
Phương pháp dây điện Chiều cắt ngang dây:0.75-1.5mm2
Phương pháp kiểm soát Đảm bóng PUSH chính Đảm bóng PUSH chính (Trải dài dây chì tối đa:20m)
DALI Dimming DALI dimming (Max. lead length:300m)
1-10V ((0-10V) Đem 0-10V dimming ((Port current<1mA) không có chức năng tắt
(Max.lead length:20M)
Phạm vi làm mờ 0%-100%
Ngoại lệPxoay vòngRcác công trình Khả năng vượt quá nhiệt độ
bảo vệ		 Vâng, không có chức năng tự phục hồi (có thể được hỏi)
Bảo vệ mạch ngắn đầu ra Vâng, không có chức năng tự phục hồi (có thể được hỏi)

Hoạt động

Môi trường

 Nhiệt độ hoạt động / độ ẩm -25 °C ~ 50 °C Độ ẩm: 85% (Không ngưng tụ)
Nhiệt độ/ độ ẩm lưu trữ -40 °C ~ 80 °C, độ ẩm: 85% (Không ngưng tụ)
Max. case temp ((Tc) 85°C

An toàn

& EMC

 Tiêu chuẩn EMC Định dạng của các sản phẩm:
Tiêu chuẩn giao thức DALI IEC62386-101 / 102 / 207 DT6 251 252 253
Tiêu chuẩn an toàn EN61347-1
Chứng nhận CE, ENEC, UKCA
Chống điện áp 3750Vac, 5mA, 60s
Các loại khác Mức độ bảo vệ IP20
Loại bảo vệ Nhóm II
Loại thiết bị Thiết bị độc lập
Cấu trúc 154*63*28mm
Chức năng bộ nhớ tắt Vâng, PUSH mất trí nhớ
PUSH làm mờ đồng bộ hóa

Phía song: 15 đơn vị tối đa.

Series: 25 đơn vị tối đa.
Yêu cầu về bao bì Túi PE + hộp trắng + hướng dẫn sử dụng + ngăn ngăn + hộp bên ngoài (K=A)
Trọng lượng 173±5g
Cuộc sống 5 năm @Ta tải đầy đủ
Lưu ý: Tất cả các thông số được thử nghiệm ở điện áp đầu vào 230VAC và môi trường 25 °C trừ khi được chỉ định.



3. Kích thước (Đơn vị:mm)

Dòng dễ sử dụng 36W Động cơ LED có thể điều chỉnh dòng điện liên tục 500mA đến 1100mA tùy chọn với điều chỉnh DALI2 và thời gian bảo hành 5 năm 0Dòng dễ sử dụng 36W Động cơ LED có thể điều chỉnh dòng điện liên tục 500mA đến 1100mA tùy chọn với điều chỉnh DALI2 và thời gian bảo hành 5 năm 1

4. Biểu đồ dây

Dòng dễ sử dụng 36W Động cơ LED có thể điều chỉnh dòng điện liên tục 500mA đến 1100mA tùy chọn với điều chỉnh DALI2 và thời gian bảo hành 5 năm 2

Hình ADALIMờ.ng

Dòng dễ sử dụng 36W Động cơ LED có thể điều chỉnh dòng điện liên tục 500mA đến 1100mA tùy chọn với điều chỉnh DALI2 và thời gian bảo hành 5 năm 3Dòng dễ sử dụng 36W Động cơ LED có thể điều chỉnh dòng điện liên tục 500mA đến 1100mA tùy chọn với điều chỉnh DALI2 và thời gian bảo hành 5 năm 4

Hình.BBấm Dimng

Dòng dễ sử dụng 36W Động cơ LED có thể điều chỉnh dòng điện liên tục 500mA đến 1100mA tùy chọn với điều chỉnh DALI2 và thời gian bảo hành 5 năm 5

Hình.C1-10V Dimng





5. Giảm chất lượng.

Dòng dễ sử dụng 36W Động cơ LED có thể điều chỉnh dòng điện liên tục 500mA đến 1100mA tùy chọn với điều chỉnh DALI2 và thời gian bảo hành 5 năm 6

6. Đường cong mờ

Dòng dễ sử dụng 36W Động cơ LED có thể điều chỉnh dòng điện liên tục 500mA đến 1100mA tùy chọn với điều chỉnh DALI2 và thời gian bảo hành 5 năm 7

7.Cài đặt bánh răng hiện tại

Dòng điện ((mA) DIP Pomax ((W) Uout ((V)
1 2 3 4
500 - - - - 29.0 9 58
550 - ON - - 31.9 9 58
600 - - ON - 34.8 9 58
650 - ON ON - 35.8 9 55
700 ON ON ON - 35.7 9 51
750 - - - ON 36.0 9 48
800 ON - - ON 36.0 9 45
850 - ON - ON 35.7 9 42
900 ON ON - ON 36.0 9 40
950 - - ON ON 36.1 9 38
1000 ON - ON ON 36.0 9 36
1050 - ON ON ON 35.7 9 34
1100 ON ON ON ON 36.3 9 33



8. ON/OFF & Mô tả hoạt động làm mờ

A. Nhấn ngắn công tắc PUSH (thời gian nhấn ngắn 0.1s-1s), trình điều khiển LED sẽ bật hoặc tắt.

B. Đảm bóng: Nhấn và giữ nút PUSH (1s-8s), trình điều khiển LED có thể đạt được làm mờ, sáng hoặc mờ, phạm vi làm mờ là 1-100%.

C. Bộ nhớ: PUSH dimming có chức năng bộ nhớ làm mờ.

D. Đồng bộ hóa làm mờ: Điện được kết nối với cùng một công tắc PUSH có thể được đồng bộ hóa bằng cách nhấn và giữ công tắc PUSH trong thời gian dài hơn 15 giây

E. Chế độ làm mờ DALI: Kết nối nguồn điện đến hệ thống DALI và nó có thể được làm mờ bởi máy chủ DALI. Phạm vi làm mờ là 0-100%.



9. các vấn đề cầnAý định

1) Các dây LED phải được kết nối với tải trước khi bật nguồn điện đầu vào, nếu không dây LED có thể bị hư hại.

2) Sau khi đầu vào ổ LED được tắt, sẽ có một điện áp dư tại đầu ra, có thể duy trì trong khoảng 3 phút.
