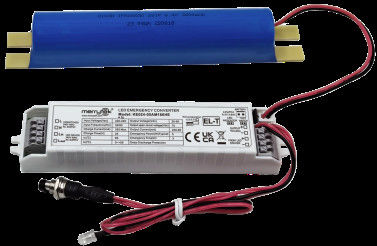

5 năm bảo hành 2W 3 giờ biến áp khẩn cấp LED với pin LiFePO4 tự kiểm tra và kiểm tra thủ công

  • 5 Years Warranty 2W 3-hour LED Emergency converter With LiFePO4 Battery self-testing and manual testing
  • 5 Years Warranty 2W 3-hour LED Emergency converter With LiFePO4 Battery self-testing and manual testing
Nguồn gốc Trung Quốc
Hàng hiệu Merrytek
Chứng nhận CE, UKCA, UN38.3, MSDS
Số mô hình KE024-02AM180HE
Số lượng đặt hàng tối thiểu 100
Giá bán Có thể đàm phán
chi tiết đóng gói Trước tiên được đóng gói trong túi bong bóng, sau đó được gia cố bằng thùng carton để đóng gói bên n
Thời gian giao hàng 1, mẫu và đơn đặt hàng nhỏ: Trong vòng 5 ngày làm việc sau khi nhận được thanh toán của bạn. 2, Đơn
Điều khoản thanh toán T/T hoặc Liên minh phương Tây
Khả năng cung cấp 10,000pcs mỗi tháng

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Điện áp đầu vào định mức 220-240Vac 50Hz /60Hz Năng lượng khẩn cấp 2W ((Có thể được tùy chỉnh)
Thời gian khẩn cấp 180 phút (có thể được tùy chỉnh) Bảo hành 5 năm
Điện áp đầu ra tải 20-60Vdc Nhiệt độ làm việc 0 ~ 50
Xếp hạng IP IP20 Loại pin LifePO4 6.4V 1800mAh
Để lại lời nhắn
Mô tả sản phẩm

Bảo hành 5 năm Bộ chuyển đổi khẩn cấp LED 2W 3 giờ với pin LiFePO4 tự kiểm tra và kiểm tra thủ công





1. Mô tả

1) Nguồn điện khẩn cấp LED đầu ra công suất không đổi với dải điện áp đầu ra rộng.

2) Chuyển đổi rơ le đầu vào.
3) An toàn cao, hiệu suất cao, pin LifePO4 tuổi thọ cao.
4) Với quản lý pin.

5) Kiểm tra thủ công và lựa chọn kiểm tra tự động.





2. Thông số



Phần sạc KE024 02AM180HE 03AM180HE 04AM180HE 05AM180HE
Điện áp đầu vào định mức 220-240Vac 50Hz/60Hz
Dòng điện đầu vào định mức 0.06A Tối đa @230Vac
Dòng điện khởi động đầu vào 10A(Twidth=100us 50% Ipeak )@230Vac(Khởi động nguội ở tải đầy đủ)
Hệ số công suất ≥0.5@230Vac
Công suất đầu vào <4W@230Vac
Dòng điện sạc pin 250mA 250mA 350mA 350mA
Thời gian sạc pin 24 giờ Tối đa
Phần khẩn cấp Chế độ hoạt động Chế độ khẩn cấp
Loại tải LED
Công suất khẩn cấp 2W 2.5W 4W 5W
Thời gian khẩn cấp 3 giờ
Dòng điện đầu ra tải 100-30mA 125-41mA 200-65mA 250-80mA
Điện áp đầu ra tải 20-60Vdc
Pin LifePO4 (Dung lượng pin đáp ứng thời gian khẩn cấp ở 25℃) 6.4V 1.8Ah 6.4V 1.8Ah 6.4V 3.6Ah 6.4V 3.6Ah
Bảo hành pin Bảo hành 5 năm @5~60℃.
Yêu cầu trình điều khiển ngoại lệ Dòng điện tăng vọt 8A
Dòng điện đầu vào 3A Tối đa
Dòng điện đầu ra 2A Tối đa
Chỉ báo LED
(Kiểm tra thủ công)		 Đang sạc Đèn xanh
Lỗi Đèn xanh tắt
Kiểm tra chức năng khẩn cấp Kiểm tra thủ công Mặc định
Tự động kiểm tra Có thể cài đặt
Tự động kiểm tra Lỗi/kiểm tra / Trạng thái Lý do Trạng thái chỉ báo sạc
Pin đã được sạc đầy và hoạt động Sử dụng hàng ngày tiêu chuẩn
xanh lục liên tục
Đang sạc pin Sạc ban đầu/Nạp đầy pin
Xanh lục nhấp nháy 1 giây bật 1 giây tắt
Tự động kiểm tra 3 giờ (12 tháng một lần) Tự kiểm tra định kỳ
Xanh lục nhấp nháy 3 giây bật 1 giây tắt
Tự động kiểm tra 5 phút (30 ngày một lần) Tự kiểm tra định kỳ
Xanh lục nhấp nháy 3 giây bật 3 giây tắt
Lỗi kiểm tra thời lượng Tự động kiểm tra không thành công
Đỏ nhấp nháy 0.5 giây bật 0.5 giây tắt
Lỗi LED Không cắm hoặc bị hỏng/lỗi
Đỏ nhấp nháy 2 giây bật – 2 giây tắt
Pin bị ngắt kết nối/Bị lỗi Không cắm hoặc bị hỏng/lỗi
đỏ liên tục
Bảo vệ khẩn cấp Bảo vệ quá tải/xả sâu pin Có
Bảo vệ quá áp đầu ra Có
Bảo vệ quá tải đầu ra Có
Bảo vệ ngắn mạch đầu ra Có

Hoạt động

Môi trường

 Nhiệt độ/độ ẩm hoạt động 0℃…+50℃, Độ ẩm: 20%-75%(không ngưng tụ)
Nhiệt độ/độ ẩm bảo quản -5℃-35℃
Vỏ Tối đa. Nhiệt độ(Tc) 75℃

An toàn

& EMC



 Điện áp chịu đựng 3000Vac 5mA 60s (Đầu vào “L N” – đầu ra “SEC+ SEC-)
Tiêu chuẩn an toàn EN61347-1, 60598-2-22, 61347-2-7, 62034
Tiêu chuẩn EMC EN55015, EN61000-3-2, EN61000-3-3
Tiêu chuẩn pin UN38.3
Yêu cầu bảo vệ môi trường Tuân thủ RoHS
Chứng nhận CE
Khác Thông số kỹ thuật đầu vào/đầu ra (thiết bị đầu cuối/dây) Nhấn thiết bị đầu cuối, đường kính dây:0.5-0.75mm2
Xếp hạng IP IP20
Loại bảo vệ Lớp 2
Loại cài đặt Cài đặt tích hợp
Kích thước cài đặt 146*30*22.5mm
Yêu cầu đóng gói Hộp trắng+Hướng dẫn sử dụng+ván ép+thùng carton bên ngoài(K=A)
Cân nặng 75g (trình điều khiển)
Tuổi thọ 5 năm @Ta

Ghi chú:

Tất cả các thông số được kiểm tra ở điện áp đầu vào 230VAC, nhiệt độ môi trường 25℃, trừ khi có quy định khác.

3. Kích thước pin (Đơn vị: mm)

5 năm bảo hành 2W 3 giờ biến áp khẩn cấp LED với pin LiFePO4 tự kiểm tra và kiểm tra thủ công 0

                                             Hình A.

5 năm bảo hành 2W 3 giờ biến áp khẩn cấp LED với pin LiFePO4 tự kiểm tra và kiểm tra thủ công 1

                                             ​Hình B.

5 năm bảo hành 2W 3 giờ biến áp khẩn cấp LED với pin LiFePO4 tự kiểm tra và kiểm tra thủ công 2

​                                               Hình C.

5 năm bảo hành 2W 3 giờ biến áp khẩn cấp LED với pin LiFePO4 tự kiểm tra và kiểm tra thủ công 3

​                                               Hình D.



4. Kích thước bộ chuyển đổi

5 năm bảo hành 2W 3 giờ biến áp khẩn cấp LED với pin LiFePO4 tự kiểm tra và kiểm tra thủ công 4









5. Sơ đồ đấu dây

5 năm bảo hành 2W 3 giờ biến áp khẩn cấp LED với pin LiFePO4 tự kiểm tra và kiểm tra thủ công 5



HOẶC

5 năm bảo hành 2W 3 giờ biến áp khẩn cấp LED với pin LiFePO4 tự kiểm tra và kiểm tra thủ công 6





































6. Công tắc kiểm tra thủ công và tự động

5 năm bảo hành 2W 3 giờ biến áp khẩn cấp LED với pin LiFePO4 tự kiểm tra và kiểm tra thủ công 7

7. Chuẩn bị dây

5 năm bảo hành 2W 3 giờ biến áp khẩn cấp LED với pin LiFePO4 tự kiểm tra và kiểm tra thủ công 8

  • Loại dây đặc hoặc dây bện: 0.5 -0.75 mm2
  • Để truy cập hoặc tháo dây khỏi các thiết bị đầu cuối, hãy dùng tuốc nơ vít để ấn các nút xuống



8. Hướng dẫn vận hành và kiểm tra thủ công

1) Trước khi lắp đặt, đặt Chân ngắn: Kiểm tra thủ công.

2) Kết nối dây theo sơ đồ đấu dây.

3) L, N bật nguồn, Bật công tắc S1. Sau đó, đèn tải bật, đèn báo của trình điều khiển khẩn cấp sẽ chuyển sang màu xanh lục, nguồn điện khẩn cấp sẽ sạc bình thường. Tắt Công tắc S1 và đèn tải tắt.

4) Mô phỏng khẩn cấp: Bật công tắc, đèn tải bật, nhấn công tắc (CÔNG TẮC KIỂM TRA), sau đó chuyển sang chế độ khẩn cấp, đèn báo của trình điều khiển khẩn cấp sẽ tắt. Nhả công tắc (CÔNG TẮC KIỂM TRA), sau đó đèn được cấp nguồn bởi trình điều khiển LED và đèn báo sẽ bật.



9. Kiểm tra tự động & Hướng dẫn vận hành

1) Trước khi lắp đặt, đặt chân mở để kiểm tra tự động.

2) Kết nối dây theo sơ đồ đấu dây.

3) L, N bật nguồn, khởi động đồng hồ và tự kiểm tra định kỳ. Để thay pin, hãy tắt nguồn và hẹn giờ lại.



10. Thông báo ứng dụng pin

1) Pin phải được sạc và xả hai năm một lần trong điều kiện sử dụng bình thường.

2) Không kết nối với mạch khi không sử dụng pin để tránh xả quá mức pin do tự tiêu thụ của bảng mạch.

3) Vui lòng để pin tránh xa nguồn nhiệt khi lắp đặt và sử dụng, đồng thời chỉ cho phép pin trong một phạm vi nhiệt độ làm việc nhất định.

4) Pin phải được bảo quản trong môi trường khô ráo và thoáng mát.

5) Sau một thời gian dài bảo quản, pin được chu kỳ 12 tháng một lần theo yêu cầu.

6) Tắt nguồn AC và đồng hồ kéo dài trong 7 ngày. Bật nguồn và hẹn giờ lại. Để thay pin, hãy tắt nguồn và hẹn giờ lại.
