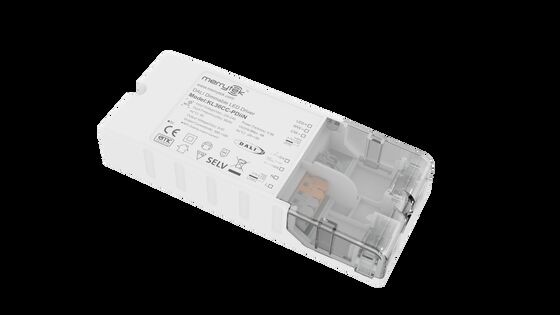

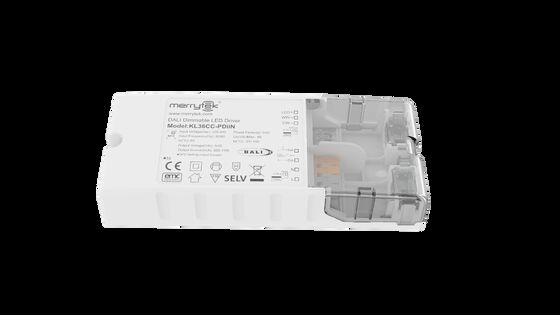

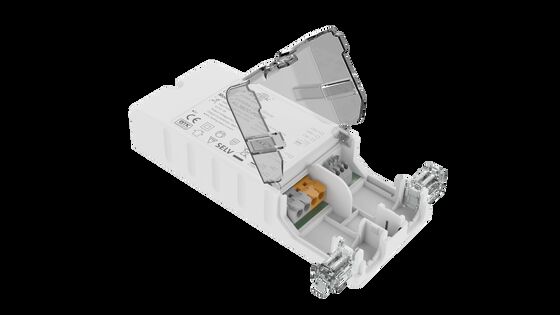

Bộ nguồn LED DALI DT8 lập trình NFC 36W, dòng điện không đổi, đầu ra 500mA đến 1100mA

  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
Nguồn gốc Thâm Quyến, Trung Quốc
Hàng hiệu Merrytek
Chứng nhận CE
Số mô hình KL36CC-PDiiN
Số lượng đặt hàng tối thiểu 100 chiếc
Giá bán Có thể đàm phán
chi tiết đóng gói hộp màu trắng + Hướng dẫn sử dụng Tấm bìa Carton bên ngoài (K=A)
Thời gian giao hàng <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Mẫu và đ
Điều khoản thanh toán T/T
Khả năng cung cấp 20.000 chiếc mỗi tháng

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Điện áp hoạt động 220-240Vac 50Hz /60Hz hệ số công suất ≥0,95 @230VAC (Đầy tải)
Năng lượng dự phòng .50,5W（@230Vac） Hiệu quả Tối đa 88% @230VAC (Đầy tải)
Chế độ hoạt động DALI2 DT8 làm mờ & làm mờ PUSH Kích thước cài đặt 154*63*28mm
Bảo hành 5 năm Điện cố định đầu ra 500-1100MA
Làm nổi bật

Bộ nguồn LED DALI DT8 36W

,

Bộ nguồn LED có thể lập trình NFC

,

Bộ nguồn LED dòng điện không đổi 500mA
Để lại lời nhắn
Mô tả sản phẩm

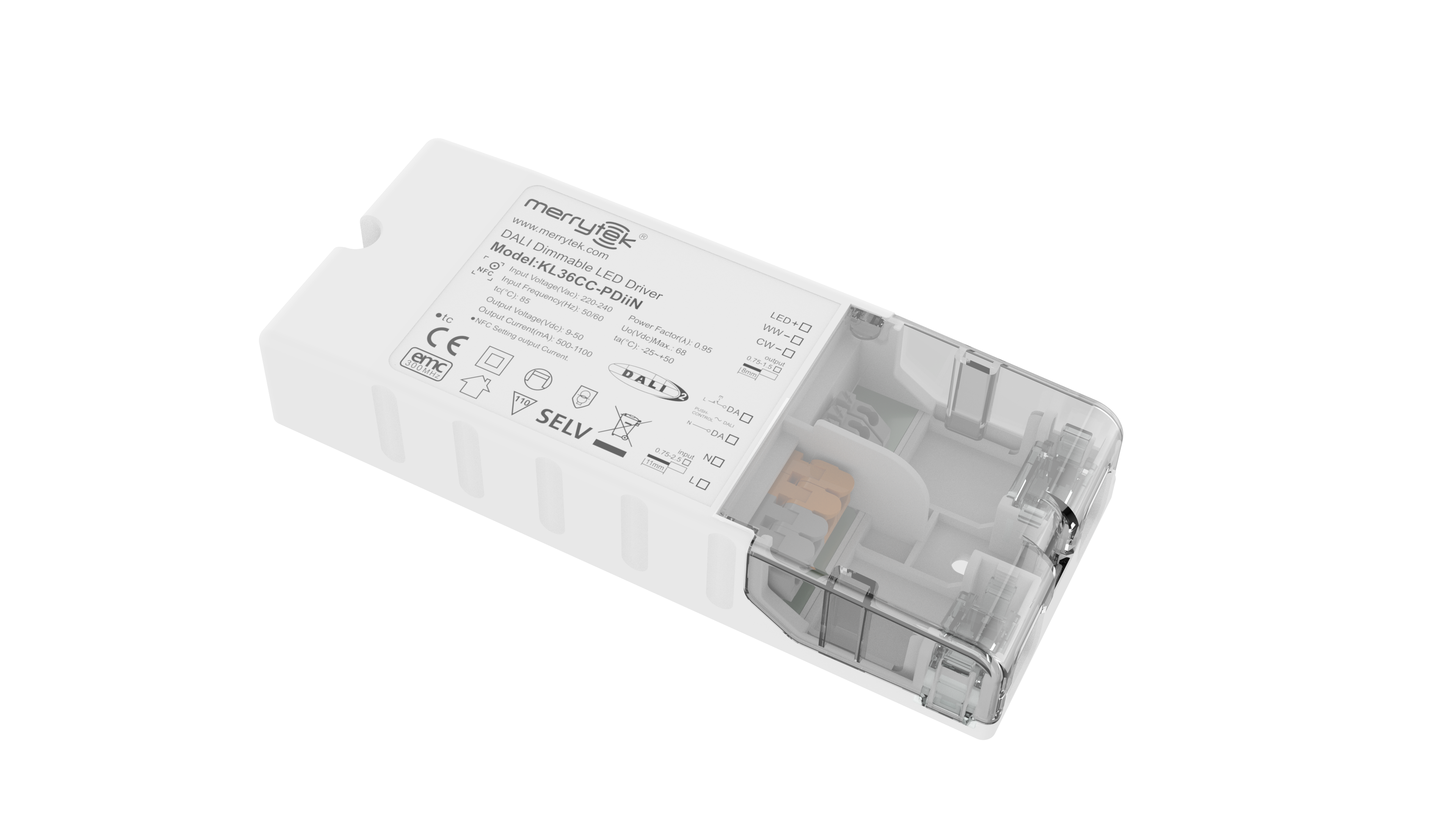

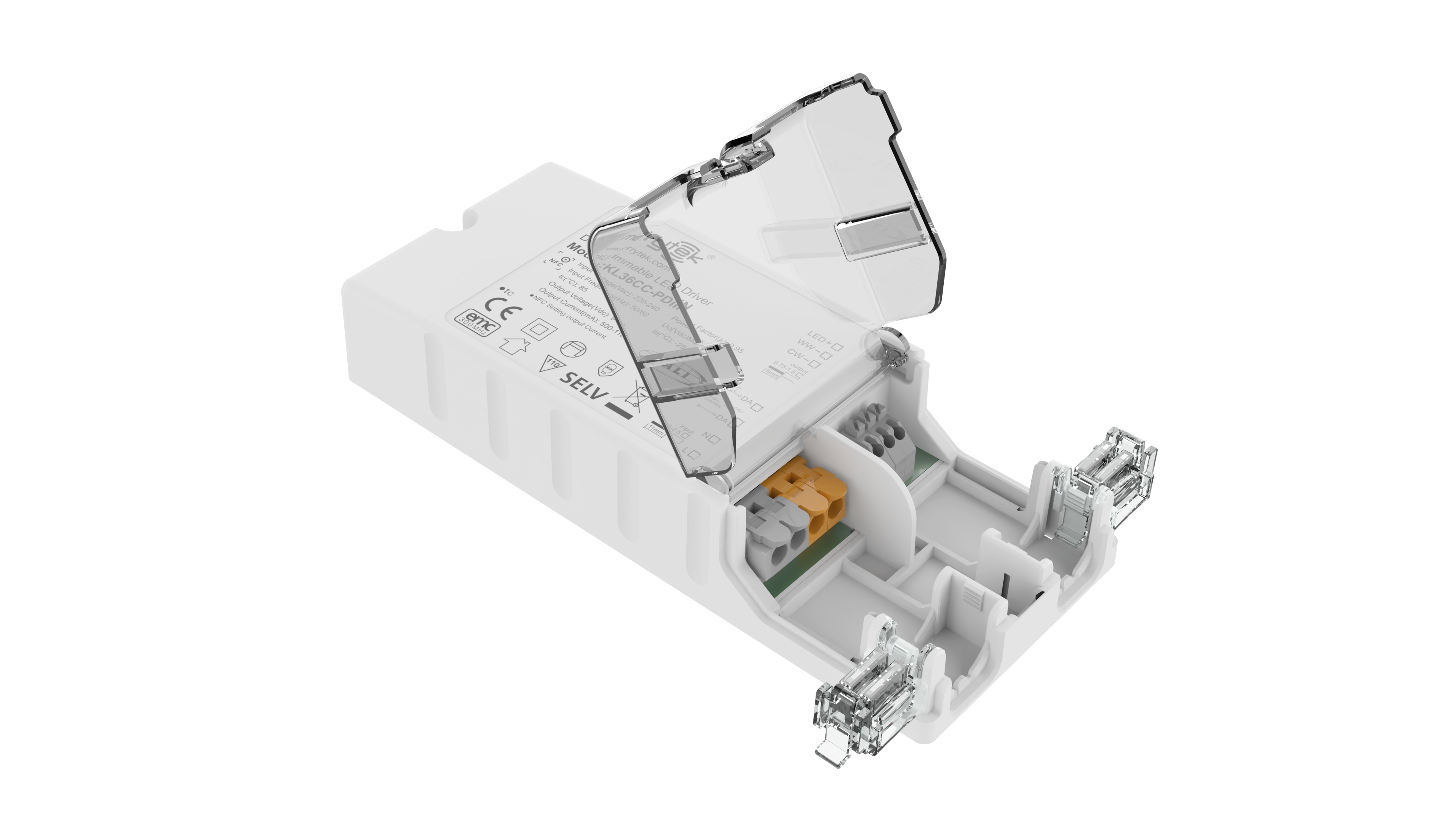

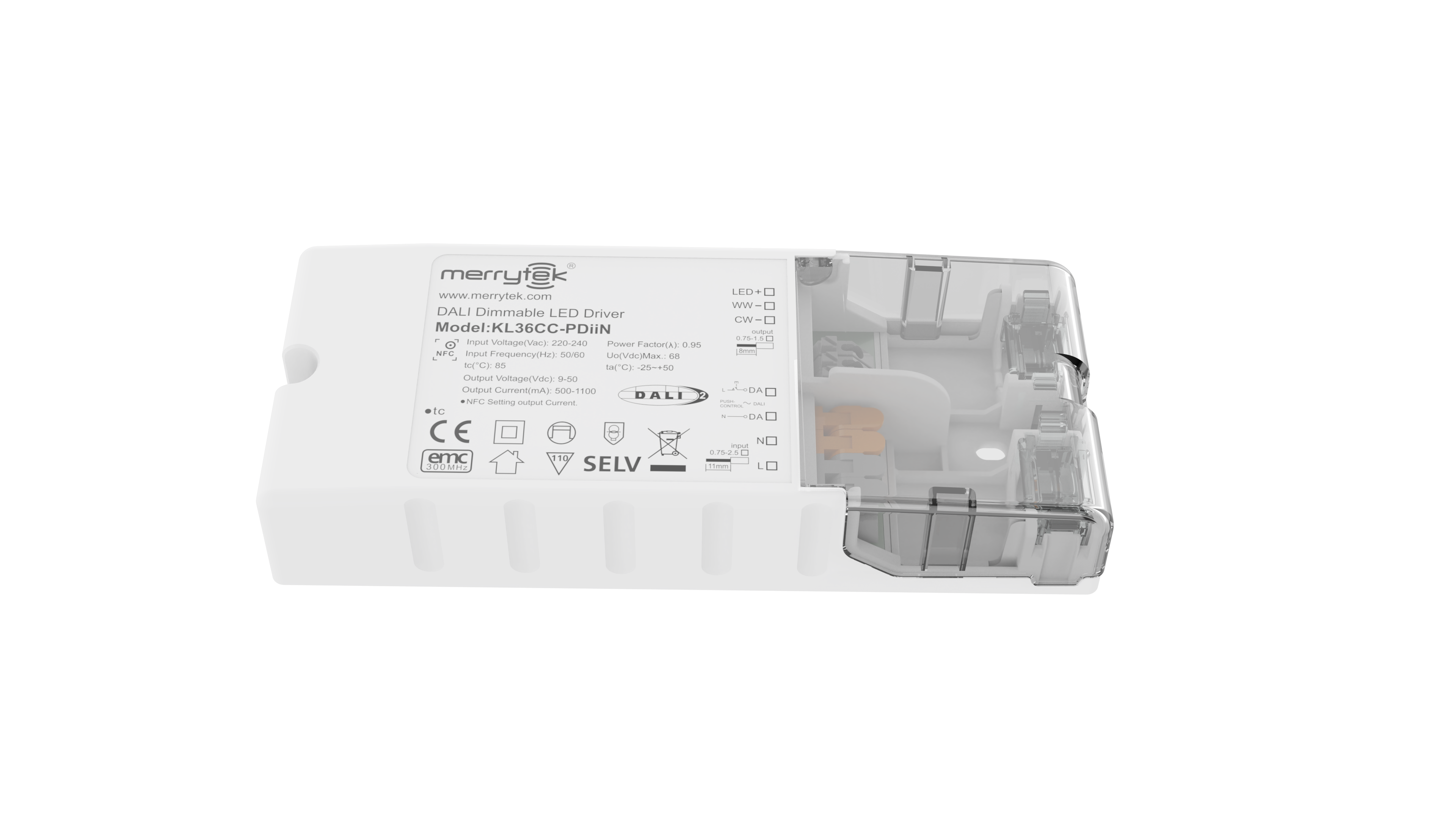

Bộ Nguồn LED DALI DT8 Lập Trình được 36W NFC
Dòng Điện Không Đổi Đầu Ra 500mA đến 1100mA
Tính Năng Sản Phẩm
  • Không nhấp nháy trong toàn dải điều chỉnh độ sáng
  • Công suất chờ dưới 0.5W
  • Điều chỉnh độ sáng chính bằng nút nhấn
  • Công nghệ NFC để lập trình không dây
  • Giao diện DALI DT8 tích hợp
  • Vận hành khẩn cấp DC DT19 được cung cấp tập trung
  • Bù CLO
  • Bảo vệ: ngắn mạch / quá nhiệt / quá áp
  • Giảm dòng điện khi nhiệt độ môi trường cao
  • Điều chỉnh độ sáng bằng nút nhấn với chức năng bộ nhớ
  • Bảo hành 5 năm
Thông Số Kỹ Thuật
Thông Số Đầu Vào
Điện Áp Hoạt Động 198-264Vac 50Hz/60Hz
Điện Áp Đầu Vào Định Mức 220-240Vac 50Hz/60Hz
Dải Điện Áp Đầu Vào DC 200-240Vdc
Dòng Điện Đầu Vào 0.19A Tối Đa
Dòng Khởi Động Đầu Vào <15A (Độ rộng xung bán dòng 100μs) @230Vac
Hệ Số Công Suất (@230V tải 100%) ≥ 0.95
Tổng Méo Hài Điển hình: 15% (@230Vac, tải 100%)
Công Suất Chờ ≤ 0.5W (@230Vac khi DALI tắt)
Hiệu Suất (@230Vac, tải 100%) 88% Tối Đa
Phương Pháp Đấu Dây Tiết diện dây: 0.75-2.5mm²
Thông Số Đầu Ra
Chế Độ Hoạt Động Dòng Điện Không Đổi
Loại Tải LED
Yêu Cầu Về Độ Gợn Giá trị nhấp nháy: nhỏ hơn 5% trong toàn dải điều chỉnh độ sáng
Thời Gian Khởi Động <1s (@230Vac); <0.5s (@200Vdc)
Điện Áp Đầu Ra Khi Không Tải 68 V DC Tối Đa
Dải Điện Áp Đầu Ra Tải 9-50V DC
Công Suất Đầu Ra Toàn Tải 36W Tối Đa
Dòng Điện Đầu Ra Tải 500-1100mA
Độ Chính Xác Dòng Điện Không Đổi ±5%
Phương Pháp Đấu Dây Tiết diện dây: 0.75-1.5mm²
Phương Pháp Điều Khiển
Điều Chỉnh Độ Sáng PUSH Chính Điều chỉnh độ sáng PUSH chính (Chiều dài dây dẫn tối đa: 20m)
Điều Chỉnh Độ Sáng DALI Điều chỉnh độ sáng DALI (Chiều dài dây dẫn tối đa: 300m)
Dải Điều Chỉnh Độ Sáng Điều chỉnh độ sáng PUSH & DALI: 0%-100%
Yêu Cầu Bảo Vệ
Bảo Vệ Quá Nhiệt Đầu Ra Có, không có chức năng tự phục hồi (Có thể được yêu cầu)
Bảo Vệ Ngắn Mạch Đầu Ra Có, với chức năng tự phục hồi (Có thể được yêu cầu)
Môi Trường Hoạt Động
Nhiệt Độ/Độ Ẩm Hoạt Động -25℃~50℃ Độ ẩm: 85% (Không ngưng tụ)
Nhiệt Độ/Độ Ẩm Lưu Trữ -40℃~80℃, Độ ẩm: 85% (Không ngưng tụ)
Nhiệt Độ Vỏ Tối Đa (Tc) 85℃
An Toàn & EMC
Tiêu Chuẩn EMC EN55015 EN61547 EN61000-3-2 EN61000-3-3
Tiêu Chuẩn Giao Thức DALI IEC62386-101 / 102 / 207 DT6 / 209 DT8 / 220 DT19 / 251 / 252 / 253
Tiêu Chuẩn An Toàn EN61347-1 EN61347-2-13
Chứng Nhận CE, CB, ENEC
Điện Áp Chịu Đựng 3750Vac, 5mA, 60s (Đầu vào "L N" - Đầu ra "SEC")
Thông Số Khác
Cấp Độ Bảo Vệ IP20
Loại Bảo Vệ Class II
Loại Lắp Đặt Lắp đặt độc lập
Kích Thước 154×63×28mm
Chức Năng Bộ Nhớ Mất Điện Có, bộ nhớ mất điện PUSH
Đồng Bộ Hóa Điều Chỉnh Độ Sáng PUSH Song song: Tối đa 15 bộ. Nối tiếp: Tối đa 25 bộ.
Yêu Cầu Đóng Gói Túi PE + hộp kraft + hướng dẫn sử dụng + vách ngăn + hộp bên ngoài (K=A)
Trọng Lượng 179.5±5g
Tuổi Thọ 5 năm @Ta toàn tải
Lưu ý: Tất cả các thông số được kiểm tra ở điện áp đầu vào 230Vac và môi trường 25 độ trừ khi có quy định khác.
Kích Thước
Bộ nguồn LED DALI DT8 lập trình NFC 36W, dòng điện không đổi, đầu ra 500mA đến 1100mA 0
Bộ nguồn LED DALI DT8 lập trình NFC 36W, dòng điện không đổi, đầu ra 500mA đến 1100mA 1
Sơ Đồ Đấu Dây
Chế độ Kênh: 1 địa chỉ cho 2 kênh (209 DT8); 2 địa chỉ cho 2 kênh (207 DT6); 1 địa chỉ cho 2 kênh (207 DT6)
Bộ nguồn LED DALI DT8 lập trình NFC 36W, dòng điện không đổi, đầu ra 500mA đến 1100mA 2
Bộ nguồn LED DALI DT8 lập trình NFC 36W, dòng điện không đổi, đầu ra 500mA đến 1100mA 3
Hình A: Điều chỉnh độ sáng PUSH (Song song) | Hình B: Điều chỉnh độ sáng PUSH (Nối tiếp)
Bộ nguồn LED DALI DT8 lập trình NFC 36W, dòng điện không đổi, đầu ra 500mA đến 1100mA 4
Hình C: Điều chỉnh độ sáng DALI
Chế độ Kênh: 1 địa chỉ cho 1 kênh (207 DT6)
Bộ nguồn LED DALI DT8 lập trình NFC 36W, dòng điện không đổi, đầu ra 500mA đến 1100mA 5
Bộ nguồn LED DALI DT8 lập trình NFC 36W, dòng điện không đổi, đầu ra 500mA đến 1100mA 6
Hình D: Điều chỉnh độ sáng PUSH (Song song) | Hình E: Điều chỉnh độ sáng PUSH (Nối tiếp)
Bộ nguồn LED DALI DT8 lập trình NFC 36W, dòng điện không đổi, đầu ra 500mA đến 1100mA 7
Hình F: Điều chỉnh độ sáng DALI
Đường Cong Giảm Công Suất & Điều Chỉnh Độ Sáng
Bộ nguồn LED DALI DT8 lập trình NFC 36W, dòng điện không đổi, đầu ra 500mA đến 1100mA 8
Đường Cong Điều Chỉnh Độ Sáng
Bộ nguồn LED DALI DT8 lập trình NFC 36W, dòng điện không đổi, đầu ra 500mA đến 1100mA 9
Bộ nguồn LED DALI DT8 lập trình NFC 36W, dòng điện không đổi, đầu ra 500mA đến 1100mA 10
Điện Áp Tương Ứng Dòng Điện
Dòng Điện (mA) Pomax (W) Uout (V)
50025.09～50
55027.59～50
60030.09～50
65032.59～50
70035.09～50
75036.09～48
80036.09～45
85035.79～42
90036.09～40
95036.19～38
100036.09～36
105035.79～34
110036.39～33
Các bộ dữ liệu dòng điện điển hình dùng để tham khảo khi chọn các mẫu đèn LED. Có thể đặt nhiều mức dòng điện hơn bằng NFC bằng ỨNG DỤNG di động có thể điều chỉnh theo các bước 1mA.
Bộ nguồn LED DALI DT8 lập trình NFC 36W, dòng điện không đổi, đầu ra 500mA đến 1100mA 11
Quét mã để tải xuống Ứng dụng Merrytek NFC
Mô Tả Hoạt Động BẬT/TẮT & Điều Chỉnh Độ Sáng
  • A. Nhấn nhanh công tắc PUSH (0.1s-1s) để bật hoặc tắt bộ nguồn LED.
  • B. Điều chỉnh độ sáng: Nhấn và giữ công tắc PUSH (1s-8s) để đạt được độ sáng hoặc làm sáng, với dải từ 2-100%.
  • C. Điều chỉnh nhiệt độ màu: Tắt đèn bằng PUSH, sau đó nhấn và giữ để điều chỉnh nhiệt độ màu từ độ sáng hiện tại. Thả ra và nhấn lại để điều chỉnh theo hướng ngược lại. Không thao tác trong 5 giây sẽ thoát khỏi chế độ điều chỉnh màu.
  • D. Bộ nhớ: Điều chỉnh độ sáng PUSH có chức năng bộ nhớ điều chỉnh độ sáng.
  • E. Đồng bộ hóa điều chỉnh độ sáng: Các nguồn điện được kết nối với cùng một công tắc PUSH có thể được đồng bộ hóa bằng cách nhấn và giữ trong hơn 15 giây.
  • F. Chế độ điều chỉnh độ sáng DALI: Kết nối với hệ thống DALI để điều chỉnh độ sáng thông qua bộ điều khiển DALI với dải từ 0-100%.
Lưu Ý Quan Trọng
  • Bộ nguồn LED phải được kết nối với tải trước khi bật nguồn đầu vào; nếu không, bộ nguồn LED có thể bị hỏng.
  • Sau khi tắt nguồn đầu vào của bộ nguồn LED, sẽ có điện áp dư ở đầu ra, có thể duy trì trong khoảng 3 phút.
  • Trước khi đặt thông số qua NFC, vui lòng đảm bảo bộ nguồn đã tắt.
