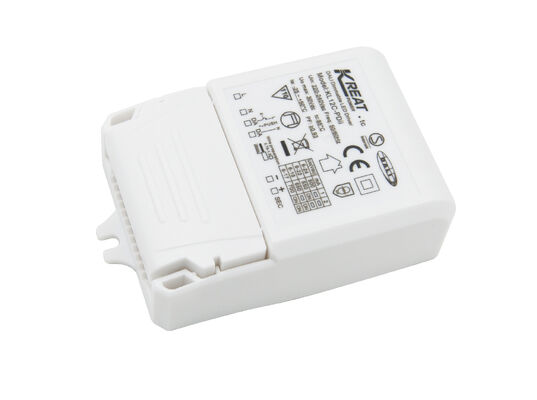

DALI2 DT6 150-500mA 12W Driver LED có thể tắt cho đèn LED dưới cùng với lập trình NFC

  • DALI2 DT6 150-500mA 12W Dimmable LED Driver For Led downlight With NFC Programming
Nguồn gốc Thâm Quyến, Trung Quốc
Hàng hiệu Merrytek
Chứng nhận CE
Số mô hình KL12C-PDiiN
Số lượng đặt hàng tối thiểu 100 chiếc
Giá bán Có thể đàm phán
chi tiết đóng gói hộp màu trắng + Hướng dẫn sử dụng Tấm bìa Carton bên ngoài (K=A)
Thời gian giao hàng 1, Mẫu và đơn đặt hàng nhỏ: Trong vòng 5 ngày làm việc sau khi nhận được khoản thanh toán của bạn. 2
Điều khoản thanh toán T/T
Khả năng cung cấp 20.000 chiếc mỗi tháng
Thông tin chi tiết sản phẩm
Điện áp hoạt động 220-240Vac 50Hz /60Hz Hệ số công suất ≥0,9c @230VAC （tải đầy đủ）
Nguồn dự phòng .50,5W（@230Vac） Hiệu quả 83%Max. Tối đa 83% @230VAC （Full load） @230VAC （Đầy tải）
Chế độ hoạt động Dali2 mờ & đẩy lẫm Kích thước cài đặt 88*52*25.5mm
Bảo hành 5 năm Điện cố định đầu ra 150-500mA
Làm nổi bật

DALI2 điều khiển LED có thể tắt 12W

,

Động cơ điều khiển đèn LED có thể lập trình NFC

,

Máy điều khiển LED 150-500mA DALI2.0
Để lại lời nhắn
Mô tả sản phẩm
DALI2 DT6 150-500mA 12W Động cơ LED có thể tắt để chiếu sáng dưới LED với lập trình NFC
Tổng quan sản phẩm

DALI2 DT6 150-500mA trình điều khiển LED có thể tắt 12W cho đèn LED dưới cùng với lập trình NFC

Tính năng sản phẩm
  • Không nhấp nháy cho toàn bộ phạm vi làm mờ
  • Năng lượng chờ dưới 0,5W
  • Đem tối chính với một nút nhấn
  • Công nghệ NFC cho lập trình không dây
  • Giao diện DALI tích hợp DT6
  • Chức năng khẩn cấp DC được cung cấp trung tâm DT19
  • Bồi thường CLO
  • Bảo vệ: mạch ngắn / nhiệt độ quá cao / điện áp quá cao
  • Giảm dòng điện cho nhiệt độ xung quanh cao
  • Bấm dim với chức năng bộ nhớ
  • Bảo hành 5 năm
Các thông số kỹ thuật
Micro series: KL12C-PDiiN
Thông số kỹ thuật đầu vào
Điện áp hoạt động 198-264Vac 50Hz/60Hz
Điện áp đầu vào định số 220-240Vac 50Hz/60Hz
Phạm vi điện áp đầu vào DC 200-240Vdc
Dòng điện đầu vào 0.07A tối đa.
Dòng điện đầu vào < 15A (Phần chiều rộng xung dòng hiện tại 100μs) @ 230Vac
Nguyên nhân công suất (@230V 100% tải) ≥ 0,9C
Sự biến dạng hài hòa tổng thể Thông thường: 15% (@230Vac, tải 100%)
Năng lượng dự phòng ≤ 0,5W (@ 230Vac khi tắt PUSH hoặc DALI)
Hiệu suất (@ 230Vac, tải 100%) 83%
Phương pháp dây 0.75-1.5mm2
Thông số kỹ thuật đầu ra
Chế độ hoạt động Dòng điện không đổi
Load type Đèn LED
Yêu cầu Ripple Giá trị nhấp nháy: dưới 5% cho toàn bộ phạm vi làm mờ
Thời gian khởi động < 1s (@ 230Vac); < 0,5s (@ 200Vdc)
Điện áp đầu ra không tải 55 V DC tối đa.
Phạm vi điện áp đầu ra tải 3-40V DC
Năng lượng đầu ra tải đầy đủ 12W
Điện lượng tải 150-500mA
Lưu ý: Độ chính xác dòng điện liên tục ± 5%
Phương pháp dây điện Đẩy đầu cuối, đường cắt ngang dây: 0,75-1,5mm2
Phương pháp kiểm soát
Đảm bóng PUSH chính Đảm bóng PUSH chính (trải dài dẫn tối đa: 20M)
Phạm vi làm mờ Đảm bóng PUSH & DALI chính: 0%-100%
DALI Dimming DALI dimming (Max. lead length: 300 m)
Bảo vệ & Môi trường
Khả năng vượt quá bảo vệ nhiệt độ Có, không có chức năng tự phục hồi (Có thể được hỏi)
Bảo vệ mạch ngắn đầu ra Có, với chức năng tự phục hồi (Có thể được hỏi)
Nhiệt độ hoạt động / độ ẩm -25 °C ~ 50 °C Độ ẩm: 85% (Không ngưng tụ)
Nhiệt độ lưu trữ / độ ẩm -40°C~80°C, độ ẩm: 10%-95%
Nhiệt độ khoang tối đa (Tc) 85°C
An toàn & Chứng nhận
Tiêu chuẩn EMC Định dạng của các sản phẩm:
Tiêu chuẩn giao thức DALI IEC62386-102, IEC62386-207 DT6 / 251 / 252 / 253 IEC62386-220 DT19
Tiêu chuẩn an toàn EN61347-1
Chứng nhận CE, CB, ENEC, SAA
Chống điện áp 3750Vac, 5mA, 60s (Input "L N" - Output "SEC")
Thông số kỹ thuật vật lý
Mức độ bảo vệ IP20
Loại bảo vệ Nhóm II
Loại thiết bị Thiết bị độc lập
Kích thước (với nén) 88 × 52 × 25,5mm
Chức năng bộ nhớ tắt Vâng, PUSH mất trí nhớ
PUSH làm mờ đồng bộ hóa Tương tự: 15 đơn vị tối đa.
Yêu cầu về bao bì Túi PE + Hướng dẫn sử dụng + hộp kraft + ván ván + hộp bên ngoài (K=A)
Trọng lượng (với nén) 80.2±5g
Cuộc sống 5 năm @Ta tải đầy đủ
Lưu ý: Tất cả các thông số được thử nghiệm ở điện áp đầu vào 230Vac và môi trường 25 độ, trừ khi được chỉ định.
Kích thước
DALI2 DT6 150-500mA 12W Driver LED có thể tắt cho đèn LED dưới cùng với lập trình NFC 0
Biểu đồ dây điện
DALI2 DT6 150-500mA 12W Driver LED có thể tắt cho đèn LED dưới cùng với lập trình NFC 1
Hình. Một DALI Dimming
DALI2 DT6 150-500mA 12W Driver LED có thể tắt cho đèn LED dưới cùng với lập trình NFC 2
Hình B Đánh bóng
Đường cong giảm độ sáng và làm mờ
DALI2 DT6 150-500mA 12W Driver LED có thể tắt cho đèn LED dưới cùng với lập trình NFC 3 DALI2 DT6 150-500mA 12W Driver LED có thể tắt cho đèn LED dưới cùng với lập trình NFC 4
Điện áp tương ứng hiện tại
Dòng điện (mA) Pomax (W) Uout (V)
150 6.0 3~40
200 8.0 3~40
250 10.0 3~40
300 12.0 3~40
350 12.3 3 ~ 35
400 12.0 3 ~ 30
450 12.2 3~27
500 12.0 3 ~ 24

Các bộ dữ liệu dòng điện điển hình là để tham khảo khi lựa chọn các mô hình đèn LED. Mức độ dòng điện nhiều hơn có thể được đặt bởi NFC bằng cách sử dụng APP di động có thể điều chỉnh trong các bước 1mA.

DALI2 DT6 150-500mA 12W Driver LED có thể tắt cho đèn LED dưới cùng với lập trình NFC 5
Quét mã để tải xuống ứng dụng Merrytek NFC
Hướng dẫn hoạt động
  • ON/OFF:Nhấn tắt nút PUSH (0.1s-1s), trình điều khiển LED sẽ bật hoặc tắt.
  • Đảm độ:Nhấn và giữ nút PUSH (1s-8s). trình điều khiển LED có thể đạt được giảm độ mờ, tăng độ sáng hoặc cả hai với phạm vi giảm độ mờ từ 1-100%.
  • Bộ nhớ:PUSH dimming có chức năng làm mờ bộ nhớ.
  • Đồng bộ hóa làm mờ:Năng lượng được kết nối với cùng một công tắc PUSH có thể được đồng bộ hóa bằng cách nhấn và giữ công tắc PUSH trong thời gian dài hơn 15 giây.
  • Chế độ làm mờ DALI:Kết nối nguồn cung cấp năng lượng với hệ thống DALI, và nó có thể được làm mờ bởi máy chủ DALI.
Lưu ý an toàn quan trọng
  1. Máy điều khiển LED phải được kết nối với tải trước khi bật nguồn điện đầu vào; nếu không, máy điều khiển LED có thể bị hỏng.
  2. Sau khi đầu vào ổ LED được tắt, sẽ có điện áp dư tại đầu ra, có thể duy trì trong khoảng 3 phút.
  3. Trước khi thiết lập các tham số thông qua NFC, vui lòng đảm bảo trình điều khiển được tắt.
