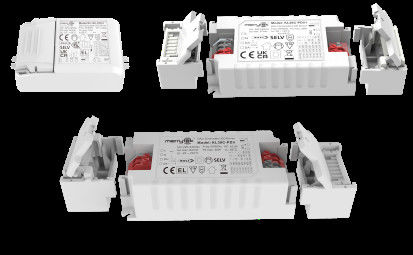

30W DALI DT6 và pushDIM điều khiển dẫn dòng điện cố định có thể tắt cho đèn LED

  • 30W DALI DT6 And PushDIM Dimmable Constant Current Led Driver For LED Downlight
Nguồn gốc Trung Quốc
Hàng hiệu Merrytek
Chứng nhận CE
Số mô hình KL30C-PDii
Số lượng đặt hàng tối thiểu 100
Giá bán Có thể đàm phán
chi tiết đóng gói Hộp trắng + Thùng Carton, 50 cái/CTN
Thời gian giao hàng <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Mẫu và đ
Điều khoản thanh toán T/T hoặc Paypal
Khả năng cung cấp 10,000pcs mỗi tháng

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Điện áp đầu vào định mức 220-240Vac 50Hz /60Hz Dải điện áp đầu vào DC 200-240Vdc
Chế độ hoạt động dòng điện không đổi Phương pháp kiểm soát DALI DT6 và pushDIM
Hệ số công suất ≥0,95 Hiệu quả 88%
Hiện tại 500/550/600/650/700/900/1000mA Cấu trúc 136x42,5x24mm
Xếp hạng IP IP20 Bảo hành 5 năm
Làm nổi bật

điều khiển dẫn dòng điện cố định có thể điều chỉnh

,

30W DALI DT6 LED Driver

,

Động cơ điều khiển LED có thể tắt pushDIM
Để lại lời nhắn
Mô tả sản phẩm

30W DALI DT6 và pushDIM điều khiển dẫn dòng điện cố định có thể tắt cho đèn LED



1Mô tả.

-Chức năng khẩn cấp DC được cung cấp trung tâm DT19

- Không nhấp nháy cho toàn bộ phạm vi làm mờ

- Điện năng chờ dưới 0,5W

- Đảm bóng chính với nút nhấn

-Điện diện DALI DT6

- Bảo vệ: mạch ngắn / nhiệt độ quá cao / điện áp quá cao

- Điện hạ nhiệt cho nhiệt độ môi trường xung quanh cao

-pushDIM với chức năng bộ nhớ

- 5 năm bảo hành

30W DALI DT6 và pushDIM điều khiển dẫn dòng điện cố định có thể tắt cho đèn LED 0



2.Các thông số

  Micro series

KL30C-PDii

KL30C-PDii
Nhập Điện áp hoạt động 198-264Vac 50Hz/60Hz
Điện áp đầu vào định số 220-240Vac 50Hz/60Hz
Phạm vi điện áp đầu vào DC 200-240Vdc
Dòng điện đầu vào

0.16A tối đa.

0.11A tối đa.

0.16A tối đa.
Dòng điện đầu vào < 15A (Phần chiều rộng xung dòng hiện tại100μs) @ 230Vac
Nguyên nhân công suất ((@230V100% tải)

≥ 0.95

≥ 0.95

≥ 0.95

Sự biến dạng hài hòa tổng thể

(@ 230Vac, 100% tải)

 Thông thường: 20%
Năng lượng dự phòng ≤ 0,5W (@ 230Vac khi tắt PUSH hoặc DALI)
Hiệu suất ((@ 230Vac, 100% tải)

88%

88%

88%
Phương pháp dây 0.75-1.5mm2

Máy ngắt mạch tự động



 KL30C-PDii (Đếm điện trong dây)
loại C10 C13 C16 C20 C25
Số 40 55 65 85 100
loại B10 B13 B16 B20 B25
Số 25 30 40 50 60
Sản lượng Chế độ hoạt động Dòng điện không đổi
Load type Đèn LED
Yêu cầu Ripple (Flickering hoặc Flicker-free) Giá trị nhấp nháy: dưới 5% cho toàn bộ phạm vi làm mờ
Thời gian khởi động <1s (@230Vac)
Điện áp đầu ra không tải 59V DC tối đa.
Phạm vi điện áp tải 12-40V DC
Năng lượng đầu ra tải đầy đủ 30W
Lưu ý: 500-1000mA
Lưu ý: Độ chính xác dòng điện liên tục ± 5%
Phương pháp dây điện Động đầu cuối, wlôiMàn cắt ngang:0.75-1.5mm2
Phương pháp kiểm soát Đảm bóng PUSH chính Đảm bóng PUSH chính (Max.lead length:20M)
DALI Dimming DALI dimming (Max.lead length:300M)
Ngoại lệPxoay vòngRcác công trình Khả năng vượt quá nhiệt độ
bảo vệ		 Vâng, không có chức năng tự phục hồi (có thể được hỏi)
Bảo vệ mạch ngắn đầu ra Vâng, không có chức năng tự phục hồi (có thể được hỏi)

Hoạt động

Môi trường

 Nhiệt độ hoạt động / độ ẩm -25 °C ~ 50 °C Độ ẩm:85% (Không ngưng tụ)
Nhiệt độ/ độ ẩm lưu trữ -40°C~80°C, độ ẩm: 10%~95%
Max. case temp ((Tc) 85°C

An toàn

& EMC

 Tiêu chuẩn EMC Định dạng của các sản phẩm:
Tiêu chuẩn giao thức DALI IEC62386-102, IEC62386-207 DT6 251 252 253 DT19
Tiêu chuẩn an toàn EN61347-1
Chứng nhận CE
Chống điện áp 3750Vac, 5mA, 60s
Các loại khác Mức độ bảo vệ IP20
Loại bảo vệ Nhóm II
Loại thiết bị Thiết bị độc lập
Với nén 136*42.5*24mm
Không có sợi 96*42.5*24mm
Chức năng bộ nhớ tắt Vâng, PUSH mất trí nhớ
PUSH làm mờ đồng bộ hóa 15 đơn vị tối đa.
Yêu cầu về bao bì Túi PE + Hướng dẫn + Bảng ván + Thùng bìa (K=A)
Trọng lượng 103.9g
Cuộc sống 5 năm @Ta tải đầy đủ
Lưu ý: Tất cả các thông số được thử nghiệm ở điện áp đầu vào 230Vac và môi trường 25 độ, trừ khi được chỉ định.

3. Kích thước (Đơn vị:mm)

30W DALI DT6 và pushDIM điều khiển dẫn dòng điện cố định có thể tắt cho đèn LED 1

4. Biểu đồ dây



Hình ADALIMờ.ng

30W DALI DT6 và pushDIM điều khiển dẫn dòng điện cố định có thể tắt cho đèn LED 2

Hình.BBấm Dimng

30W DALI DT6 và pushDIM điều khiển dẫn dòng điện cố định có thể tắt cho đèn LED 3

5. Giảm chất lượng.

30W DALI DT6 và pushDIM điều khiển dẫn dòng điện cố định có thể tắt cho đèn LED 4

6. Đường cong mờ

30W DALI DT6 và pushDIM điều khiển dẫn dòng điện cố định có thể tắt cho đèn LED 5

7.Cài đặt bánh răng hiện tại

●: ON ○: OFF (SEC1 SEC2)

KL30C-PDii

Cài đặt bánh răng hiện tại

 1 2 3
500mA ((12-40V) - - -
550mA ((12-40V) ON - -
600mA ((12-40V) - ON -
650mA ((12-40V) ON ON -
700mA ((12-40V) - ON ON
900mA ((12-33V) ON - ON
1000mA ((12-30V) ON ON ON



8. ON/OFF & Mô tả hoạt động làm mờ

A. Nhấn ngắn công tắc PUSH (thời gian nhấn ngắn 0.1S-1S), trình điều khiển LED sẽ bật hoặc tắt.

B. Đảm bóng: Nhấn và giữ nút PUSH (1S-8S), trình điều khiển LED có thể đạt được giảm bóng, tăng sáng hoặc giảm bóng, phạm vi giảm bóng là 2-100%.

C. Bộ nhớ: PUSH dimming có chức năng làm mờ bộ nhớ.

D. Đồng bộ hóa làm mờ: Điện được kết nối với cùng một công tắc PUSH có thể được đồng bộ hóa bằng cách nhấn và giữ công tắc PUSH trong thời gian dài hơn 15S

E. Chế độ làm mờ DALI: Kết nối nguồn điện đến hệ thống DALI và nó có thể được làm mờ bởi máy chủ DALI. Phạm vi làm mờ là 0-100%.



9. các vấn đề cầnAý định

1) Các dây LED phải được kết nối với tải trước khi bật nguồn điện đầu vào, nếu không dây LED có thể bị hư hại.

2) Sau khi đầu vào ổ LED được tắt, sẽ có một điện áp dư tại đầu ra, có thể duy trì trong khoảng 3 phút.
