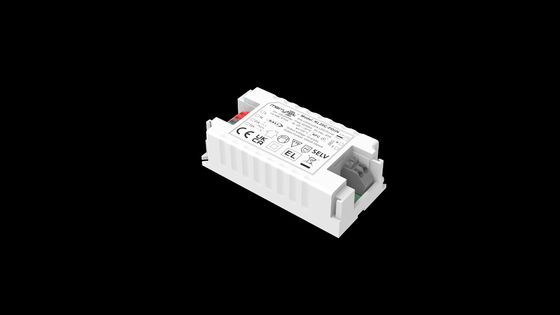

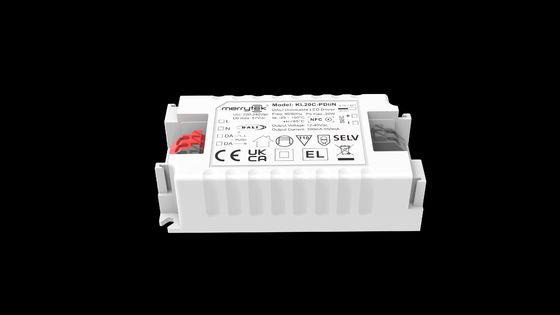

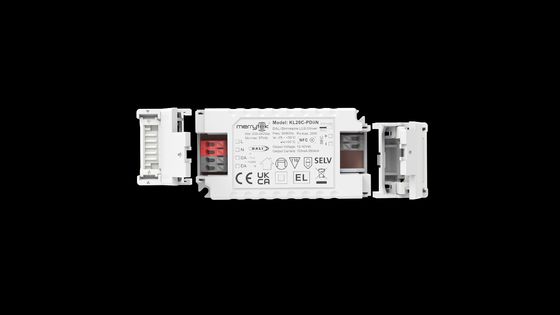

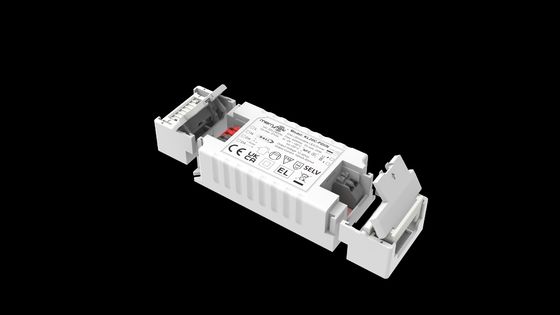

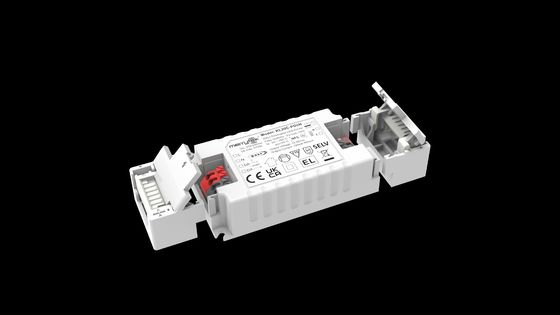

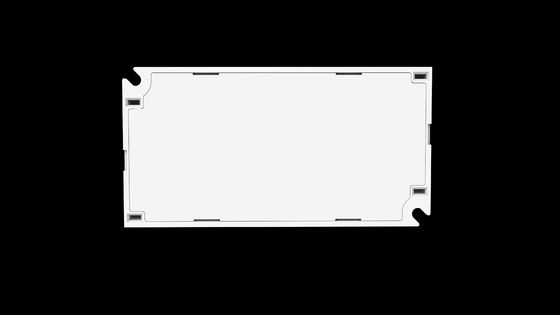

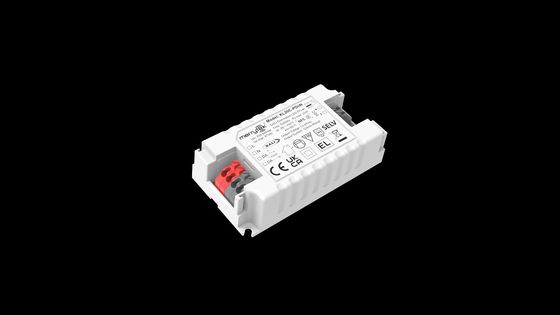

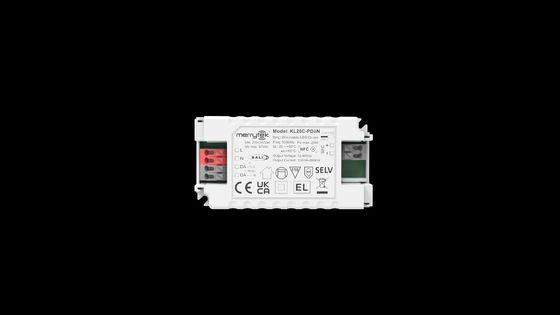

20W DALI2 DT6 500ma điều khiển dẫn dòng liên tục NFC có thể lập trình với thời gian bảo hành 5 năm

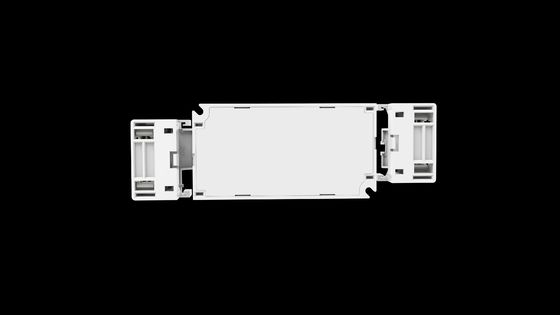

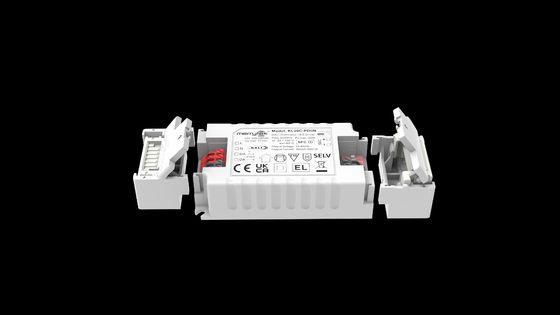

  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
Nguồn gốc Shenzhen, Trung Quốc
Hàng hiệu Merrytek
Chứng nhận CE
Số mô hình KL20C-PDIIN
Số lượng đặt hàng tối thiểu 100pcs
Giá bán Có thể đàm phán
chi tiết đóng gói hộp màu trắng + Hướng dẫn sử dụng Tấm bìa Carton bên ngoài (K=A)
Thời gian giao hàng <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Mẫu và đ
Điều khoản thanh toán T/T
Khả năng cung cấp 20.000 chiếc mỗi tháng

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
điện áp hoạt động 220-240Vac 50Hz /60Hz Hệ số công suất ≥0,93 @230VAC （tải đầy đủ）
Năng lượng dự phòng .50,5W（@230Vac） Hiệu quả 86% tối đa. @230VAC (tập đầy)
Chế độ hoạt động Dali2 mờ & đẩy lẫm Kích thước cài đặt 116*40,5*22mm
Bảo hành 5 năm Điện cố định đầu ra 100-550mA
Làm nổi bật

Máy điều khiển đèn LED dòng không đổi 500mA

,

Bộ nguồn LED dòng điện không đổi 20W

,

Bộ nguồn LED dòng điện không đổi lập trình NFC
Để lại lời nhắn
Mô tả sản phẩm

Bộ nguồn LED dòng không đổi 20W DALI2 DT6 500ma có thể lập trình NFC với thời gian bảo hành 5 năm





     [Tính năng sản phẩm]

  • Không nhấp nháy trong toàn bộ dải điều chỉnh độ sáng
  • Công suất chờ dưới 0,5W
  • Điều chỉnh độ sáng chính bằng nút nhấn
  • Công nghệ NFC để lập trình không dây
  • Giao diện DALI DT6 tích hợp
  • Vận hành khẩn cấp DC được cung cấp tập trung DT19
  • Bù CLO
  • Bảo vệ: ngắn mạch / quá nhiệt / quá áp
  • Giảm dòng điện cho nhiệt độ môi trường cao
  • Điều chỉnh độ sáng bằng nút nhấn với chức năng bộ nhớ
  • Bảo hành 5 năm

[Thông số]

  Dòng Micro KL10C-PDiiN KL20C-PDiiN KL35C-PDiiN
Đầu vào Điện áp hoạt động 198-264Vac 50Hz/60Hz
Điện áp đầu vào định mức 220-240Vac 50Hz/60Hz
Dải điện áp đầu vào DC 200-240Vdc
Dòng điện đầu vào 0.06A Tối đa 0.11A Tối đa 0.19A Tối đa
Dòng điện đột biến đầu vào <15A (Độ rộng xung nửa dòng điện 100μs) @230Vac
Hệ số công suất(@230V100% tải) ≥ 0.9C ≥ 0.93 ≥ 0.95
Tổng méo hài Điển hình: 15% (@230Vac, 100% tải)
Công suất chờ ≤0.5W (@230Vac khi TẮT PUSH hoặc DALI)
Hiệu suất(@230Vac,100% tải) 81% 86% 87%
Phương pháp đấu dây 0.75mm2 0.75-1.5mm2

Cầu dao tự động



 KL10C-PDiiN (Tính toán dòng điện trong dây)
loại B10 B13 B16 B20 B25 /
Số lượng 40 50 65 85 100 /
loại C10 C13 C16 C20 C25 C32
Số lượng 70 90 110 140 170 220
KL20C-PDiiN (Tính toán dòng điện trong dây)
loại B10 B13 B16 B20 B25 /
Số lượng 25 35 45 55 65 /
loại C10 C13 C16 C20 C25 C32
Số lượng 60 70 80 110 130 160
KL35C-PDiiN (Tính toán dòng điện trong dây)
loại B10 B13 B16 B20 B25 /
Số lượng 25 30 40 50 60 /
loại C10 C13 C16 C20 C25 C32
Số lượng 40 55 60 80 105 130
Đầu ra Chế độ hoạt động Dòng điện không đổi
Loại tải LED
Yêu cầu gợn sóng (Nhấp nháy hoặc Không nhấp nháy) Giá trị nhấp nháy: nhỏ hơn 5% cho toàn bộ dải điều chỉnh độ sáng
Thời gian khởi động <1s (@230Vac)
Điện áp đầu ra không tải 50V DC Tối đa 55V DC Tối đa 55V DC Tối đa
Dải điện áp đầu ra tải 3-40V DC 12-40V DC 12-40V DC
Công suất đầu ra tải đầy đủ 10W 20W 35W
Dòng điện đầu ra tải 150-350mA 100-550mA 500-1050mA
Độ chính xác dòng điện/điện áp không đổi Độ chính xác dòng điện không đổi ±5%
Phương pháp đấu dây 0.5mm2 Thiết bị đầu cuối nhấn, tiết diện dây: 0.75-1.5mm2
Phương pháp điều khiển Điều chỉnh độ sáng PUSH chính Điều chỉnh độ sáng PUSH chính (Chiều dài dây dẫn tối đa: 20M)
Dải điều chỉnh độ sáng Điều chỉnh độ sáng PUSH & DALI chính: 0%-100%
Điều chỉnh độ sáng DALI Điều chỉnh độ sáng DALI (Chiều dài dây dẫn tối đa: 300M)
Ngoại lệProtectionRequirements Quá nhiệt đầu ra
bảo vệ		 Có, không có chức năng tự phục hồi (Có thể được yêu cầu)
Bảo vệ ngắn mạch đầu ra Có, không có chức năng tự phục hồi (Có thể được yêu cầu)

Hoạt động

Môi trường

 Nhiệt độ/độ ẩm hoạt động -25℃~50℃ Độ ẩm: 85% (Không ngưng tụ)
Nhiệt độ/độ ẩm bảo quản -40℃~80℃, Độ ẩm: 10%–95%
Nhiệt độ vỏ tối đa (Tc) 85℃

An toàn

& EMC

 Tiêu chuẩn EMC EN55015 EN61547 EN61000-3-2 EN61000-3-3
Tiêu chuẩn giao thức DALI IEC62386-102, IEC62386-207 DT6 251 252 253
Tiêu chuẩn an toàn EN61347-1 EN61347-2-13
Chứng nhận CE
Điện áp chịu đựng 3750Vac, 5mA, 60s (Đầu vào “L N”- Đầu ra “SEC”)
Khác Cấp độ bảo vệ IP20
Loại bảo vệ Cấp II
Loại cài đặt Cài đặt độc lập & cài đặt tích hợp
Với uốn / 116*40.5*22mm 136*42.5*24mm
Không uốn 64.5*40*23mm 78*40.5*22mm 96*42.5*24mm
Chức năng bộ nhớ mất điện Có, bộ nhớ mất điện PUSH
Đồng bộ hóa điều chỉnh độ sáng PUSH Tối đa 15 đơn vị
Yêu cầu đóng gói Túi PE+Hướng dẫn+ván lót+thùng carton bên ngoài (K=A)
Trọng lượng (Với uốn) / 86.9±5g 115.1±5g
Trọng lượng (Không uốn) 54±5g 100.5±5g 132.7±5g
Tuổi thọ 5 năm @Ta tải đầy đủ
Lưu ý: Tất cả các thông số được kiểm tra ở điện áp đầu vào 230VAC và môi trường 25 °C trừ khi có quy định khác.

[Kích thước]



                          20W DALI2 DT6 500ma điều khiển dẫn dòng liên tục NFC có thể lập trình với thời gian bảo hành 5 năm 0

[Sơ đồ đấu dây]



 20W DALI2 DT6 500ma điều khiển dẫn dòng liên tục NFC có thể lập trình với thời gian bảo hành 5 năm 120W DALI2 DT6 500ma điều khiển dẫn dòng liên tục NFC có thể lập trình với thời gian bảo hành 5 năm 2



                            Hình A DALI Dimming                                                                    HìnhB Push Dimming



[Đường cong giảm công suất & điều chỉnh độ sáng]

20W DALI2 DT6 500ma điều khiển dẫn dòng liên tục NFC có thể lập trình với thời gian bảo hành 5 năm 320W DALI2 DT6 500ma điều khiển dẫn dòng liên tục NFC có thể lập trình với thời gian bảo hành 5 năm 4



[Điện áp tương ứng với dòng điện]

KL20C-PDiiN
Dòng điện(mA) Pomax(W) Uout(V)
100 4.0 12~ 40
150 6.0 12~ 40
200 8.0 12~ 40
250 10.0 12~ 40
300 12.0 12~ 40
350 14.0 12~ 40
400 16.0 12~ 40
450 18.0 12~ 40
500 20.0 12~ 40
550 19.8 12~ 36



Các bộ dữ liệu dòng điện điển hình dùng để tham khảo khi chọn các mẫu đèn LED. Có thể đặt nhiều mức dòng điện hơn bằng NFC bằng ứng dụng di động có thể điều chỉnh theo các bước 1mA.

20W DALI2 DT6 500ma điều khiển dẫn dòng liên tục NFC có thể lập trình với thời gian bảo hành 5 năm 5

Quét mã để tải xuống Merrytek NFC



[BẬT/TẮT & Mô tả về Hoạt động Điều chỉnh độ sáng]

A. Nhấn nhanh công tắc PUSH (thời gian nhấn nhanh 0,1s-1s), bộ nguồn LED sẽ bật hoặc tắt.

B. Điều chỉnh độ sáng: Nhấn và giữ công tắc PUSH (1s-8s). Bộ nguồn LED có thể đạt được độ sáng, làm sáng hoặc cả hai, với dải điều chỉnh độ sáng từ 1-100%.

C. Bộ nhớ: Điều chỉnh độ sáng PUSH có chức năng bộ nhớ điều chỉnh độ sáng.

D. Đồng bộ hóa điều chỉnh độ sáng: Nguồn điện được kết nối với cùng một công tắc PUSH có thể được đồng bộ hóa bằng cách nhấn và giữ công tắc PUSH trong hơn 15 giây

E. Chế độ điều chỉnh độ sáng DALI: Kết nối nguồn điện với hệ thống DALI và nó có thể được điều chỉnh độ sáng bằng bộ điều khiển DALI. Dải điều chỉnh độ sáng là 0-100%.



[ Vấn đề Cần Attention]

1) Bộ nguồn LED phải được kết nối với tải trước khi bật nguồn đầu vào; nếu không, bộ nguồn LED có thể bị hỏng.

2) Sau khi tắt nguồn đầu vào của bộ nguồn LED, sẽ có điện áp dư ở đầu ra, có thể duy trì trong khoảng 3 phút.

3) Trước khi đặt các thông số qua NFC, vui lòng đảm bảo bộ nguồn đã tắt.
